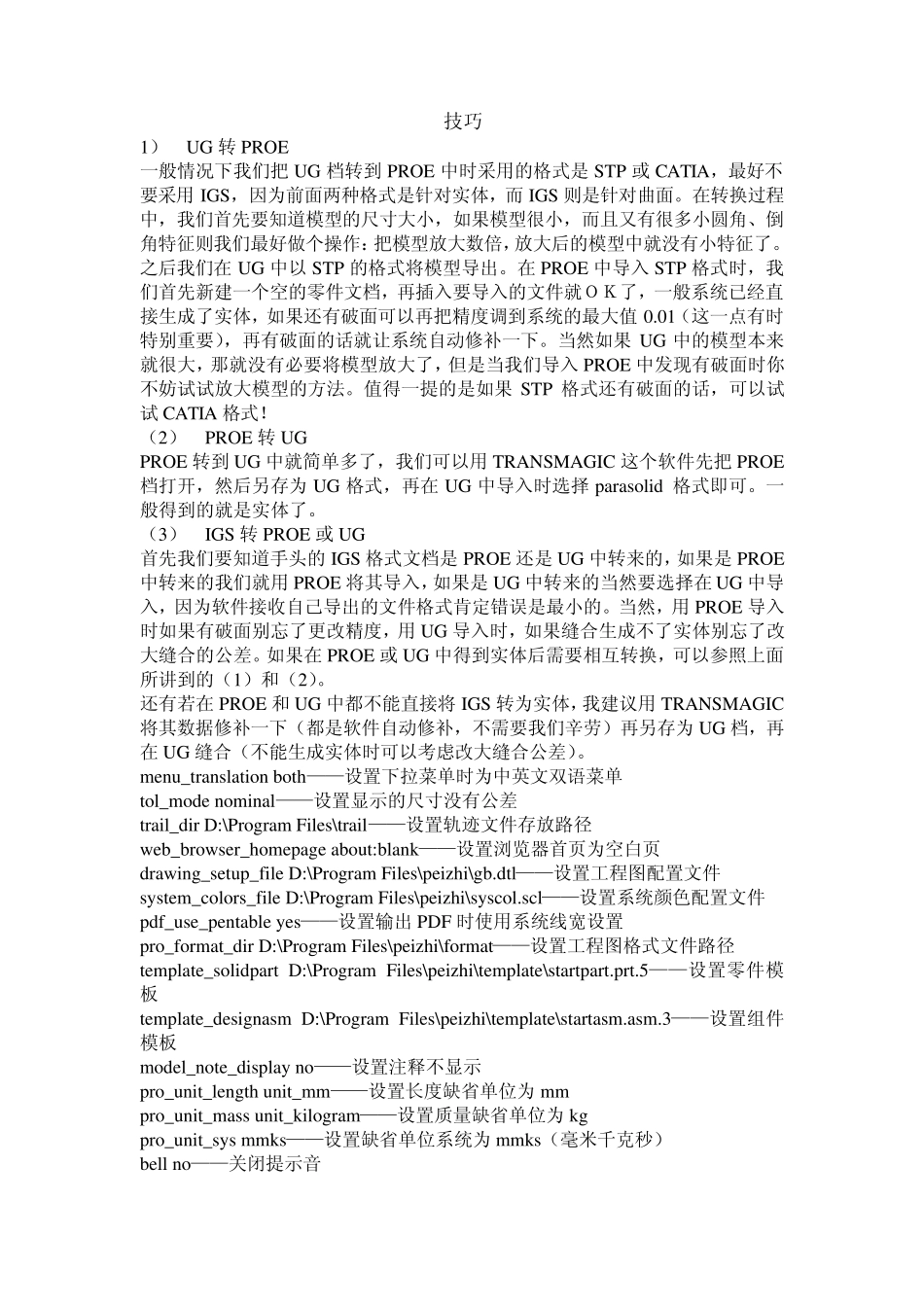

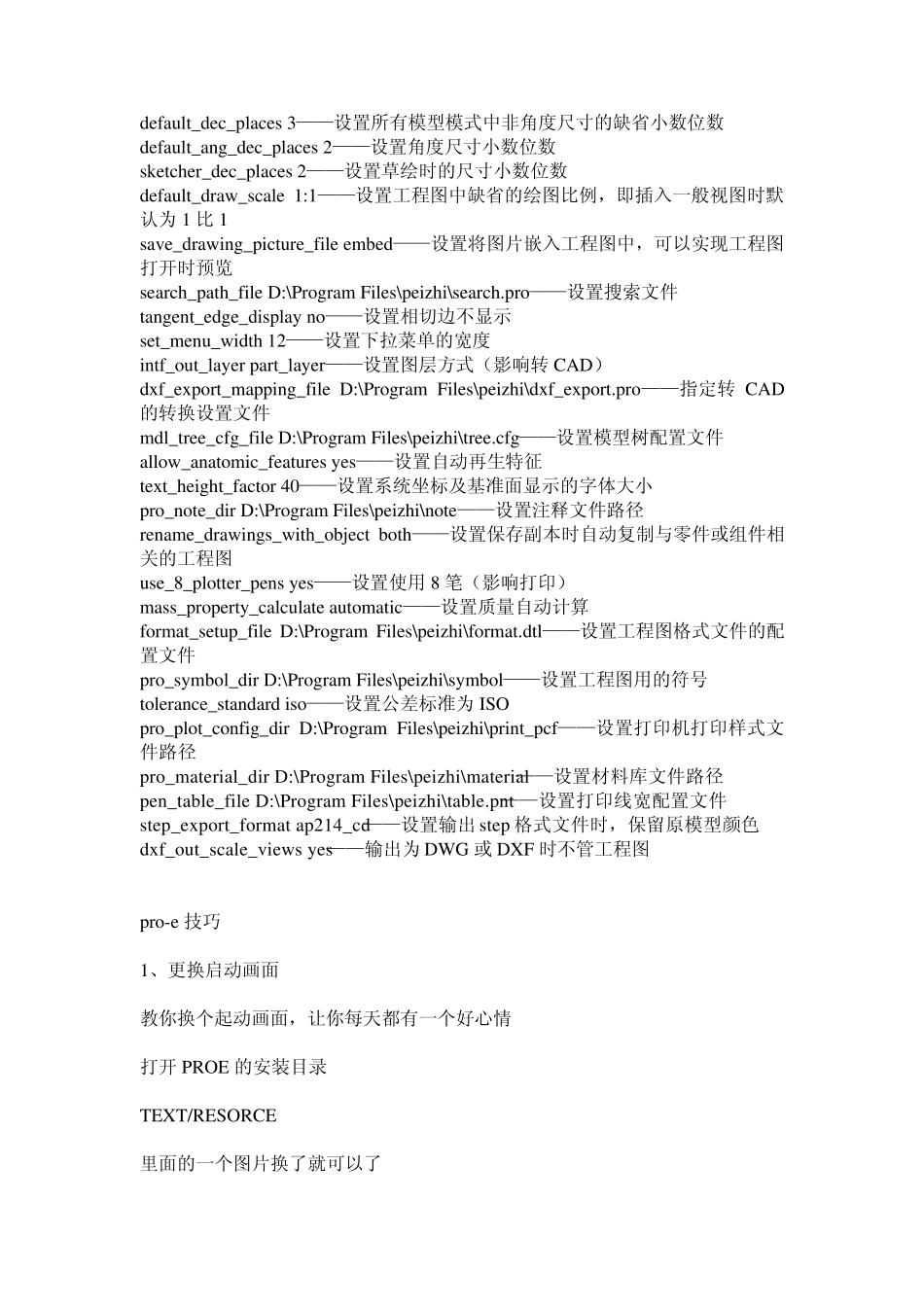

技巧 1） UG 转 PROE 一般情况下我们把 UG 档转到 PROE 中时采用的格式是 STP 或 CATIA，最好不要采用 IGS，因为前面两种格式是针对实体，而 IGS 则是针对曲面。在转换过程中，我们首先要知道模型的尺寸大小，如果模型很小，而且又有很多小圆角、倒角特征则我们最好做个操作：把模型放大数倍，放大后的模型中就没有小特征了。之后我们在 UG 中以 STP 的格式将模型导出。在 PROE 中导入 STP 格式时，我们首先新建一个空的零件文档，再插入要导入的文件就ＯＫ了，一般系统已经直接生成了实体，如果还有破面可以再把精度调到系统的最大值 0.01（这一点有时特别重要），再有破面的话就让系统自动修补一下。当然如果 UG 中的模型本来就很大，那就没有必要将模型放大了，但是当我们导入 PROE 中发现有破面时你不妨试试放大模型的方法。值得一提的是如果 STP 格式还有破面的话，可以试试CATIA 格式！ （2） PROE 转 UG PROE 转到 UG 中就简单多了，我们可以用 TRANSMAGIC 这个软件先把 PROE档打开，然后另存为 UG 格式，再在 UG 中导入时选择parasolid 格式即可。一般得到的就是实体了。 （3） IGS 转 PROE 或 UG 首先我们要知道手头的 IGS 格式文档是 PROE 还是 UG 中转来的，如果是 PROE中转来的我们就用 PROE 将其导入，如果是 UG 中转来的当然要选择在 UG 中导入，因为软件接收自己导出的文件格式肯定错误是最小的。当然，用 PROE 导入时如果有破面别忘了更改精度，用 UG 导入时，如果缝合生成不了实体别忘了改大缝合的公差。如果在 PROE 或 UG 中得到实体后需要相互转换，可以参照上面所讲到的（1）和（2）。 还有若在 PROE 和UG 中都不能直接将 IGS 转为实体，我建议用 TRANSMAGIC将其数据修补一下（都是软件自动修补，不需要我们辛劳）再另存为 UG 档，再在 UG 缝合（不能生成实体时可以考虑改大缝合公差）。 menu_translation both——设置下拉菜单时为中英文双语菜单 tol_mode nominal——设置显示的尺寸没有公差 trail_dir D:\Program Files\trail——设置轨迹文件存放路径 web_browser_homepage about:blank——设置浏览器首页为空白页 drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件 system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件 pdf_use_pentable yes——设置输出...
