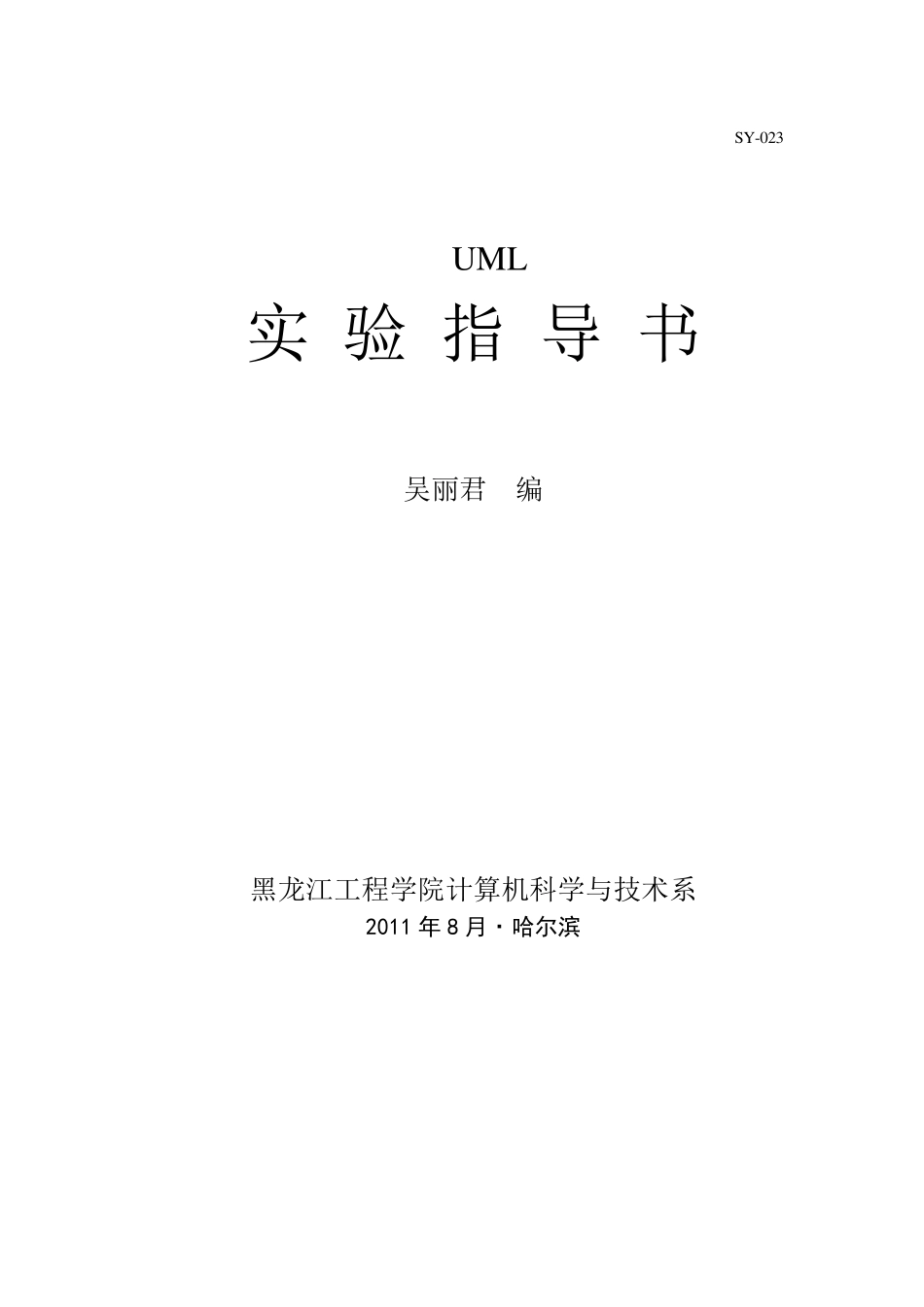

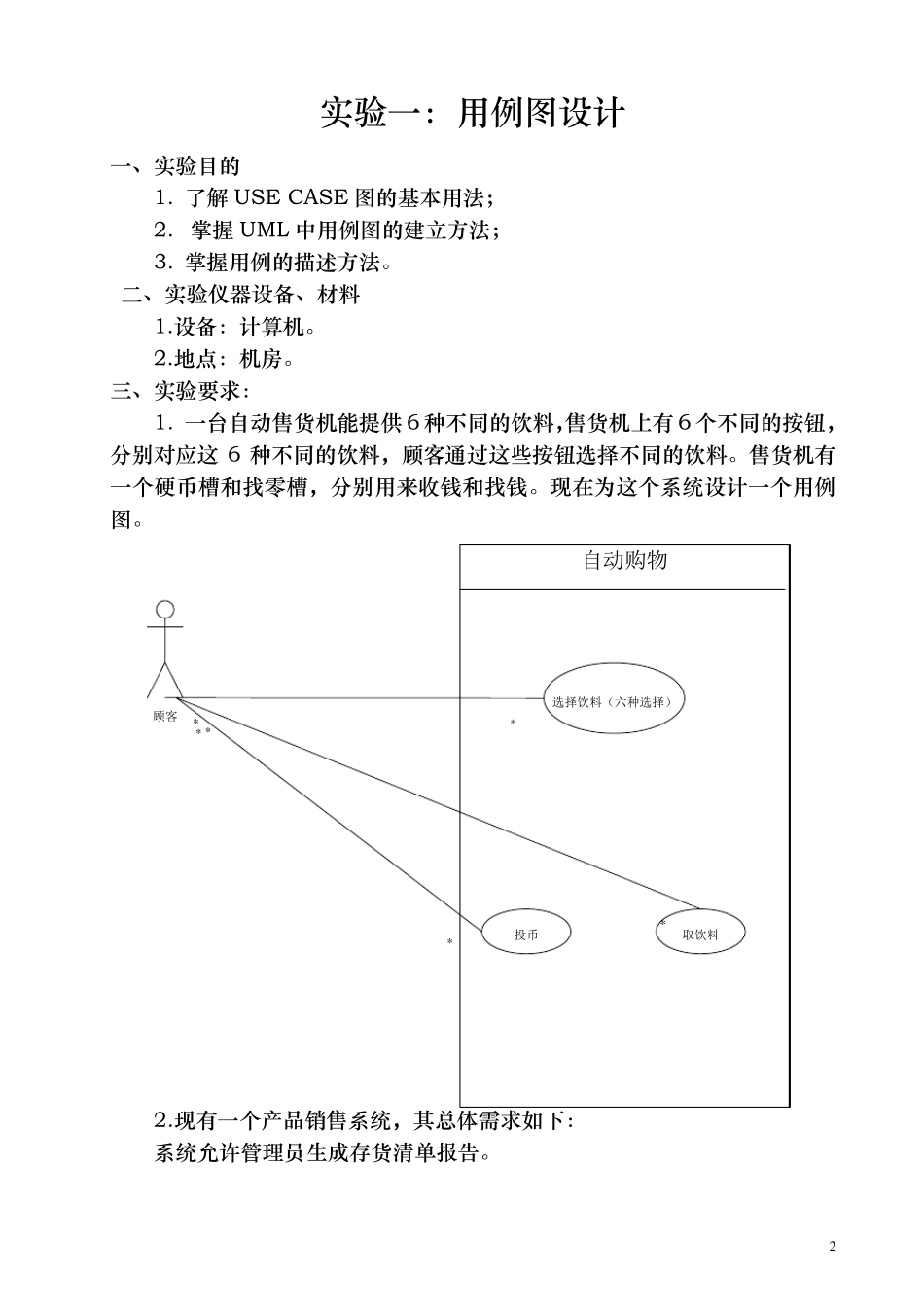

U ML 实 验 指 导 书 吴丽君 编 黑龙江工程学院计算机科学与技术系 2011 年8 月·哈尔滨 SY-023 2 实 验 一 ： 用 例 图 设 计 一 、 实 验 目 的 1. 了 解 USE CASE 图 的 基 本 用 法 ； 2. 掌 握 UML 中 用 例 图 的 建 立 方 法 ； 3. 掌 握 用 例 的 描 述 方 法 。 二 、 实 验 仪 器 设 备 、 材 料 1.设 备 ： 计 算 机 。 2.地 点 ： 机 房 。 三 、 实 验 要 求 ： 1. 一 台 自 动 售 货 机 能 提 供 6 种 不 同 的 饮 料 ，售 货 机 上 有 6 个 不 同 的 按 钮 ，分 别 对 应 这 6 种 不 同 的 饮 料 ， 顾 客 通 过 这 些 按 钮 选 择 不 同 的 饮 料 。 售 货 机 有一 个 硬 币 槽 和 找 零 槽 ， 分 别 用 来 收 钱 和 找 钱 。 现 在 为 这 个 系 统 设 计 一 个 用 例图 。 自动购物顾客选择饮料（六种选择）投币取饮料****** 2.现 有 一 个 产 品 销 售 系 统 ， 其 总 体 需 求 如 下 ： 系 统 允 许 管 理 员 生 成 存 货 清 单 报 告 。 3 管 理 员 可 以 更 新 存 货 清 单 。 销 售 员 记 录 正 常 的 销 售 情 况 。 交 易 可 以 使 用 信 用 卡 或 支 票 ， 系 统 需 要 对 其 进 行 验 证 。 每 次 交 易 后 都 需 要 更 新 存 货 清 单 。 分 析 其 总 体 需 求 ， 并 绘 制 出 其 用 例 图 。 管理员销售员生成存货报告单记录正常销售情况更新存货清单******验证交易种类系统**允许 3.登 录 一 个 网 上 酒 店 管 理 系 统 ， 根 据 其 客 人 预 订 房 间 流 程 ， 描 述 系 统 的“ 预 订 房 间 ” 用 例 。 当 客 人 登 陆 网 上 酒 店 管 理 系 统 ， 系 统 显 示 需 要 选 择 的 服 务 ， 客 人 选 择 预订 房 间 ， 系 统 判 断 客 人 预 订 的 房 间 是 否 还 有 剩 余 ， 如 果 没 有 剩 余 ， 询 问 顾 客是 不 是 要 继 续 选 择 预 订 其 他 的 房 间 ， 顾 客 如 果 选 择 是 ， 则 重 新 进 去 预 订 房 间的 用 例 ， 如 ...
