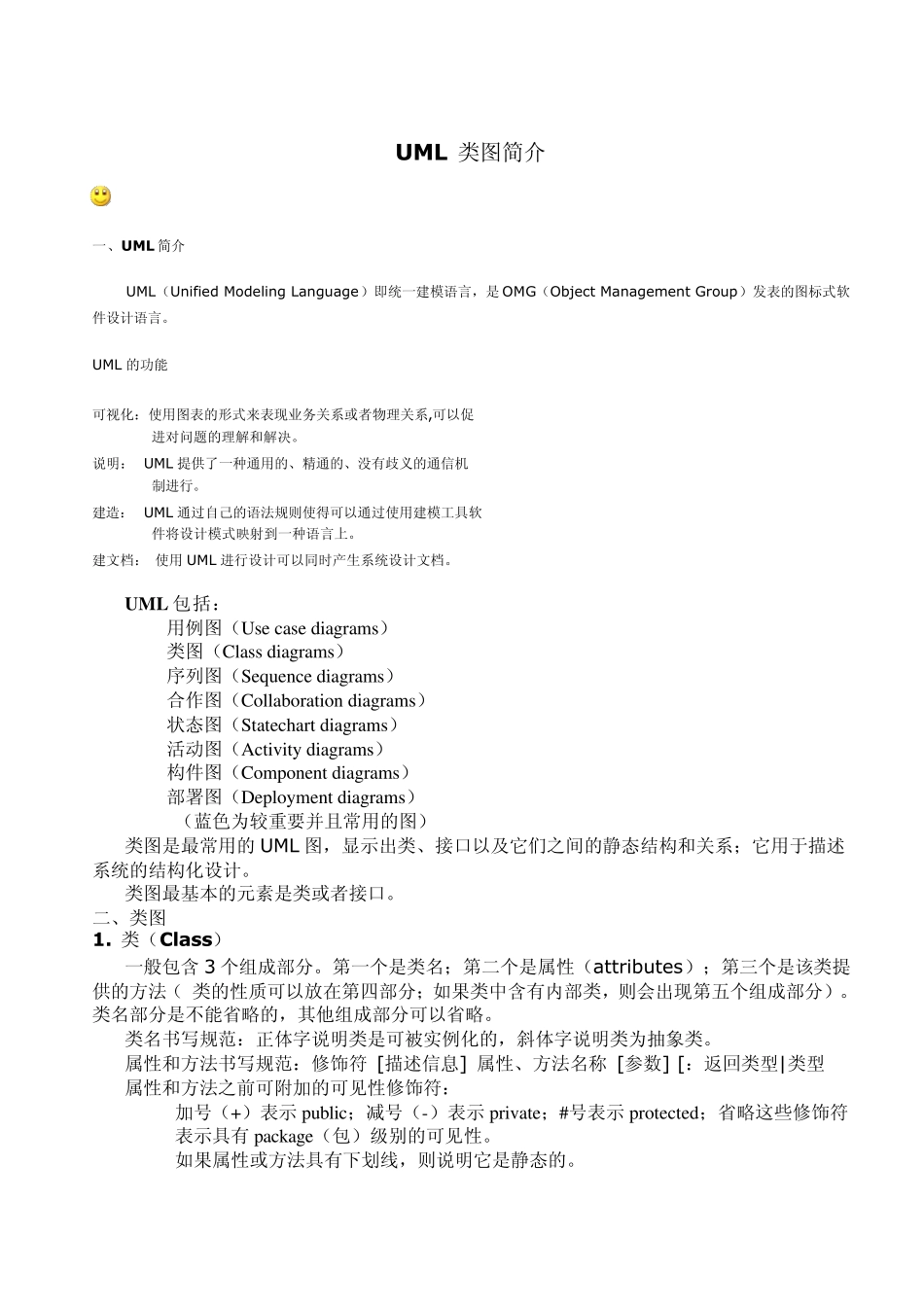

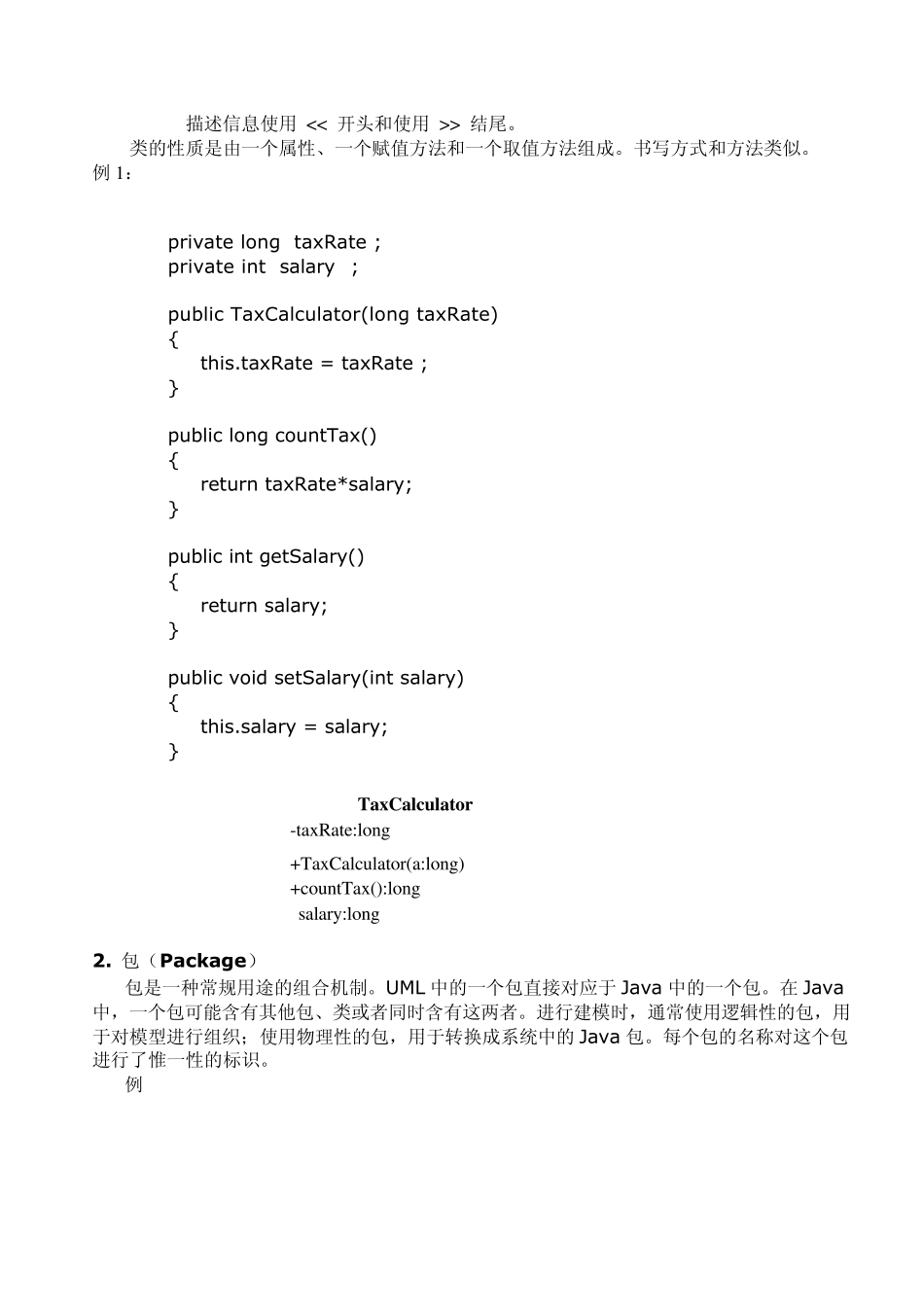

UML 类图简介 一、UML 简介 UML（Unified Modeling Language）即统一建模语言，是 OMG（Object Management Group）发表的图标式软件设计语言。 UML 的功能 可视化：使用图表的形式来表现业务关系或者物理关系,可以促 进对问题的理解和解决。 说明： UML 提供了一种通用的、精通的、没有歧义的通信机 制进行。 建造： UML 通过自己的语法规则使得可以通过使用建模工具软 件将设计模式映射到一种语言上。 建文档： 使用 UML 进行设计可以同时产生系统设计文档。 UML 包括： 用例图（Use case diagrams） 类图（Class diagrams） 序列图（Sequ ence diagrams） 合作图（Collaboration diagrams） 状态图（Statechart diagrams） 活动图（Activ ity diagrams） 构件图（Component diagrams） 部署图（Deploy ment diagrams） （蓝色为较重要并且常用的图） 类图是最常用的 UML 图，显示出类、接口以及它们之间的静态结构和关系；它用于描述系统的结构化设计。 类图最基本的元素是类或者接口。 二、类图 1. 类（Clas s ） 一般包含 3 个组成部分。第一个是类名；第二个是属性（attributes）；第三个是该类提供的方法（ 类的性质可以放在第四部分；如果类中含有内部类，则会出现第五个组成部分）。类名部分是不能省略的，其他组成部分可以省略。 类名书写规范：正体字说明类是可被实例化的，斜体字说明类为抽象类。 属性和方法书写规范：修饰符 [描述信息] 属性、方法名称 [参数] [：返回类型|类型] 属性和方法之前可附加的可见性修饰符： 加号（+）表示 pu blic；减号（-）表示 priv ate；#号表示 protected；省略这些修饰符表示具有 package（包）级别的可见性。 如果属性或方法具有下划线，则说明它是静态的。 描述信息使用 << 开头和使用 >> 结尾。 类的性质是由一个属性、一个赋值方法和一个取值方法组成。书写方式和方法类似。 例 1： public class TaxCalculator { private long taxRate ; private int salary ; public TaxCalculator(long taxRate) { this.taxRate = taxRate ; } public long countTax() { return taxRate*salary; } public int getSalary() { return salary; } public void setSalary(int salary) { this.salary = salary; } } TaxCalculator -tax Rate:long +Tax Calcu lator(a:lon...
