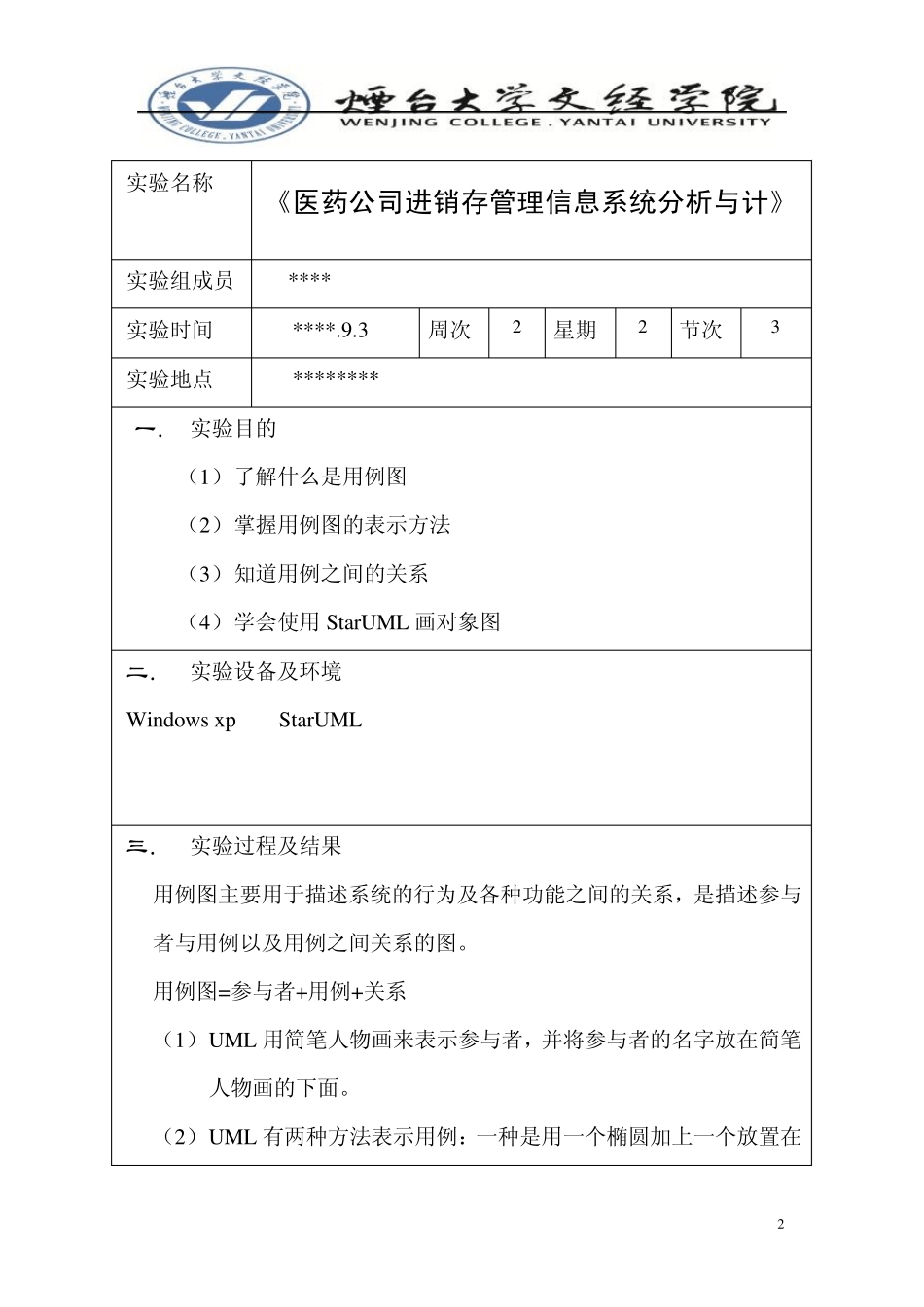

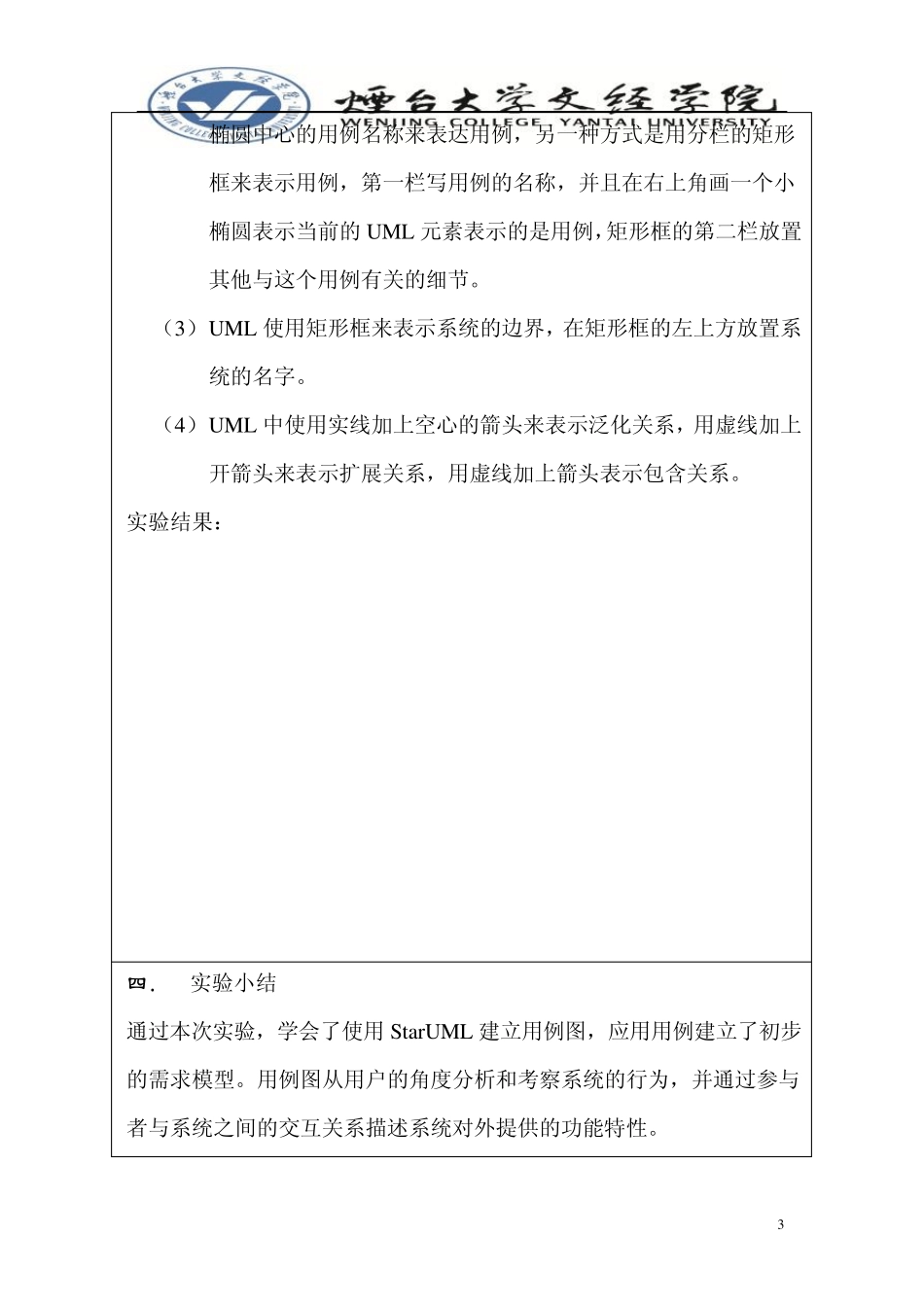

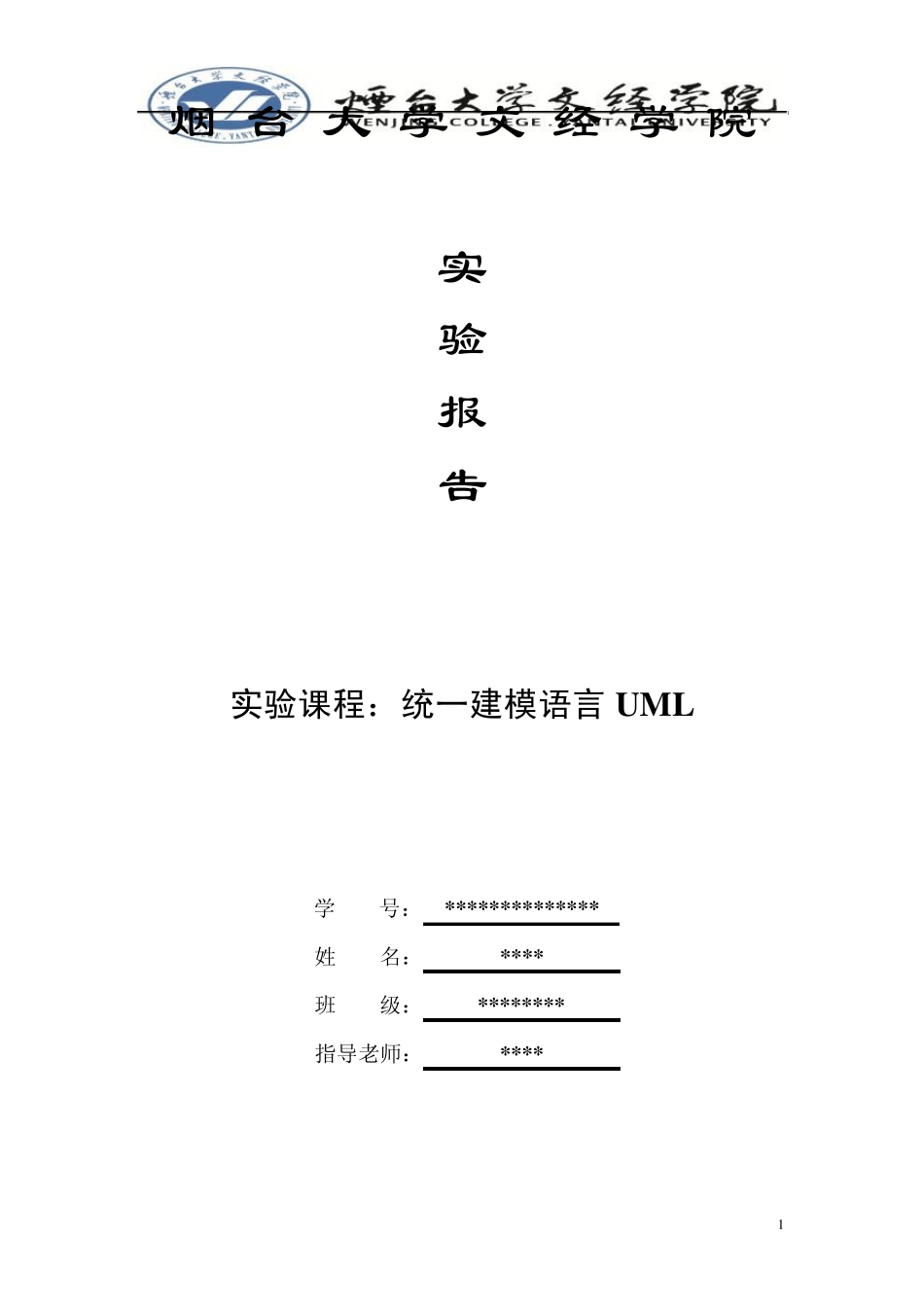

1 烟 台 大 学 文 经 学 院 实 验 报 告 实验课程：统一建模语言 UML 学 号： ************** 姓 名： **** 班 级： ******** 指导老师： **** 2 实验名称 《医药公司进销存管理信息系统分析与计》 实验组成员 **** 实验时间 ****.9.3 周次 2 星期 2 节次 3 实验地点 ******** 一． 实验目的 （1） 了解什么是用例图 （2） 掌握用例图的表示方法 （3） 知道用例之间的关系 （4） 学会使用StarUML 画对象图 二． 实验设备及环境 Windows xp StarUML 三． 实验过程及结果 用例图主要用于描述系统的行为及各种功能之间的关系，是描述参与 者与用例以及用例之间关系的图。 用例图=参与者+用例+关系 （1） UML 用简笔人物画来表示参与者，并将参与者的名字放在简笔人物画的下面。 （2） UML 有两种方法表示用例：一种是用一个椭圆加上一个放置在 3 椭圆中心的用例名称来表达用例，另一种方式是用分栏的矩形框来表示用例，第一栏写用例的名称，并且在右上角画一个小椭圆表示当前的UML 元素表示的是用例，矩形框的第二栏放置其他与这个用例有关的细节。 （3） UML 使用矩形框来表示系统的边界，在矩形框的左上方放置系统的名字。 （4） UML 中使用实线加上空心的箭头来表示泛化关系，用虚线加上开箭头来表示扩展关系，用虚线加上箭头表示包含关系。 实验结果： 四． 实验小结 通过本次实验，学会了使用StarUML 建立用例图，应用用例建立了初步的需求模型。用例图从用户的角度分析和考察系统的行为，并通过参与者与系统之间的交互关系描述系统对外提供的功能特性。 4 五． 实验评价 六． 实验成绩 实验名称 《医药公司进销存管理信息系统分析与计》 实验组成员 **** 实验时间 ****.9.10 周次 3 星期 2 节次 3 实验地点 ******** 七． 实验目的 （1） 了解什么是对象图 （2） 掌握对象图的表示方法 （3） 学会使用 StarUML 画对象图 5 八． 实验设备及环境 Windows xp StarUML 九． 实验过程及结果 对象图为对象瞬间状态建模，显示了一组对象和他们之间的关系，显示了某时刻对象和对象之间的关系。 对象图=对象+链 在 UML 中，在矩形框中放置对象的名字，名字下加上下划线表示这是一个对象。 实验结果： 6 十． 实验小结 通过本次实验了解了对象图是类图的实例，知道了对象图描述的是在某个时间点上系统的一系列对象，他...
