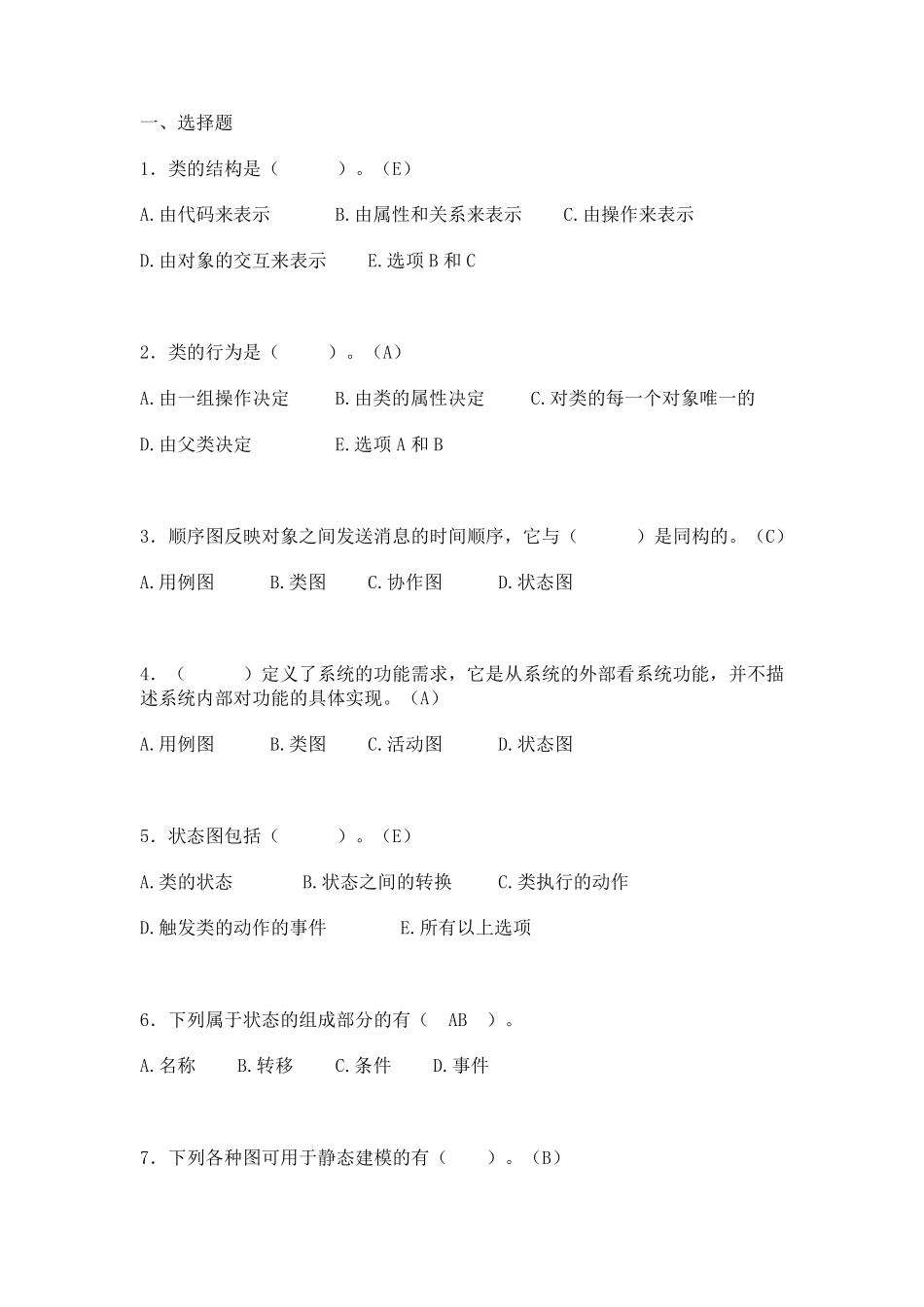

一、选择题 1．类的结构是（ ）。（E） A.由代码来表示 B.由属性和关系来表示 C.由操作来表示 D.由对象的交互来表示 E.选项 B 和 C 2．类的行为是（ ）。（A） A.由一组操作决定 B.由类的属性决定 C.对类的每一个对象唯一的 D.由父类决定 E.选项 A 和 B 3．顺序图反映对象之间发送消息的时间顺序，它与（ ）是同构的。（C） A.用例图 B.类图 C.协作图 D.状态图 4．（ ）定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。（A） A.用例图 B.类图 C.活动图 D.状态图 5．状态图包括（ ）。（E） A.类的状态 B.状态之间的转换 C.类执行的动作 D.触发类的动作的事件 E.所有以上选项 6．下列属于状态的组成部分的有（ AB ）。 A.名称 B.转移 C.条件 D.事件 7．下列各种图可用于静态建模的有（ ）。（B） A.状态图 B.类图 C.序列图 D.活动图 8．下列不属于属性的可见性的是（ ）。(C) A.公有的 B.私有的 C.私有保护的 D.保护的 9．下面不属于用况之间关系的是（ ）。（A） A.友元 B.扩展 C.包含 D.泛化 10．通常对象有很多属性，下面仅能在对象内部访问的属性可见性限制是（ ）。（D） A.公有的（public） B.受保护的（protected） C.友员（friendly） D.私有的（private） 11．在用况之间，会有三种不同的关系，下列不是用况之间关系的是（ ）。（D） A.包含（include） B.扩展（extend） C.泛化（generalization） D.关联（connect） 12．在ATM 自动取款机的工作模型中（用户通过输入正确的用户资料，从银行取钱的过程），下面不是“Actor”的是（ ）。（D） A.用户 B.ATM 取款机 C.ATM 取款机管理员 D.取款 13．下面不是活动图中的基本元素的是（ ）。（D） A.状态、分支 B.分叉、汇合 C.泳道、对象流 D.用况、状态 14．在下面的图例中，哪个用来描述活动（activity）（ ）。（A） A B C D 15．UML 中类的有三种，下面哪个不是其中之一（） A.实体类 B.边界类 C.控制类 D.主类 16．顺序图是强调消息随时间顺序变化的交互图，下面不是用来描述顺序图的组成部分的是（ ）。（E） A.类角色 B.生命线 C.激活期 D.消息 E.转换 17．关于协作图的描述，下列不正确的是（ ）。（D） A.协作图作为一种交互图，强调的是参加交互的对象的组织； B.在ROSE 工具中，协作图可在顺序图的基础上按“F5”键自...
