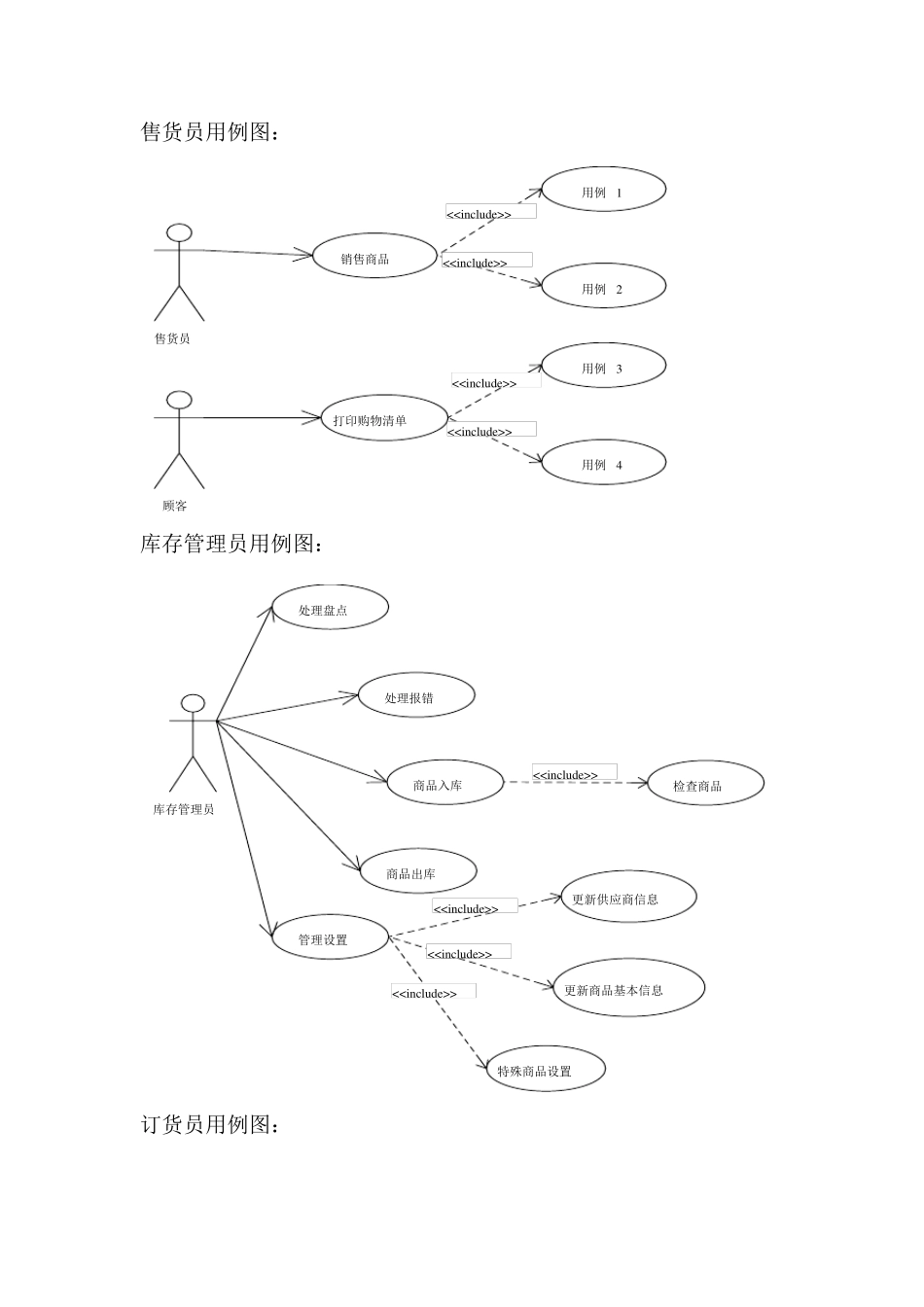

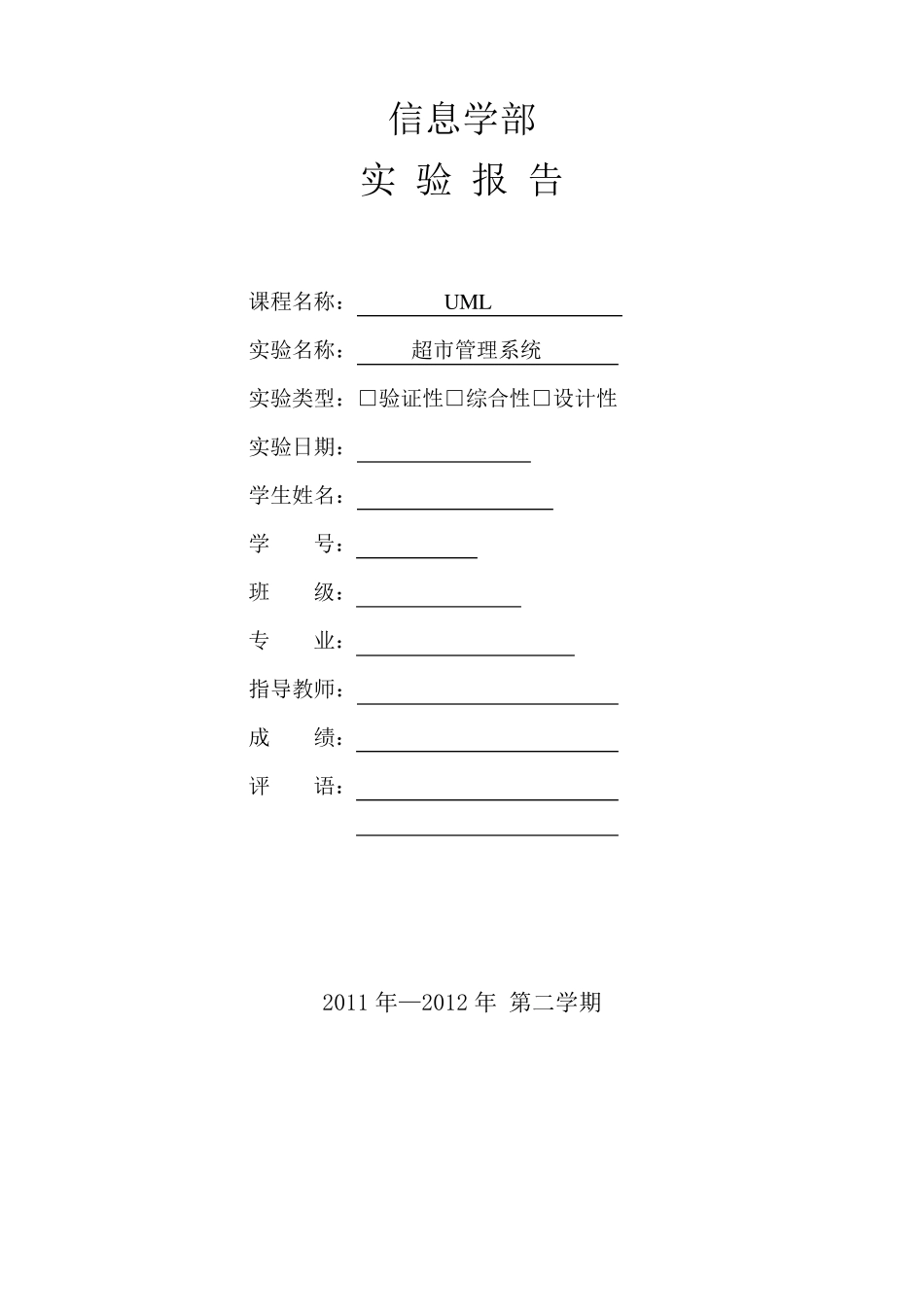

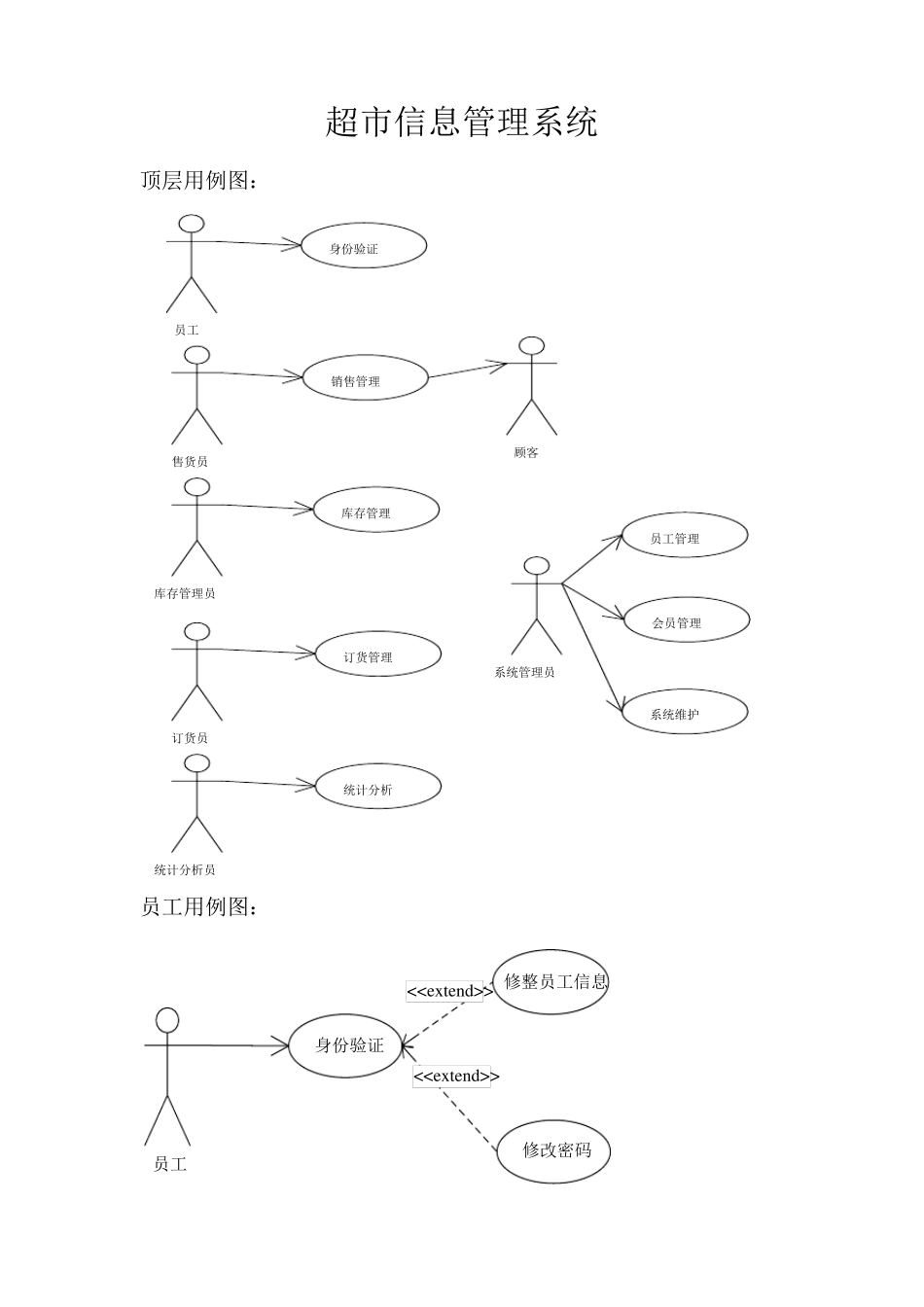

信息学部 实 验 报 告 课程名称： UML 实验名称： 超市管理系统 实验类型：□验证性□综合性□设计性 实验日期： 学生姓名： 学 号： 班 级： 专 业： 指导教师： 成 绩： 评 语： 2011 年—2012 年 第二学期 超市信息管理系统 顶层用例图： 员工身份验证售货员销售管理库存管理员库存管理订货员订货管理统计分析员统计分析顾客系统管理员员工管理会员管理系统维护 员工用例图： 员工身份验证修整员工信息修改密码<><> 售货员用例图： 售货员顾客销售商品打印购物清单用例 1用例 2用例 3用例 4<><><><> 库存管理员用例图： 库存管理员处理盘点处理报错商品入库商品出库管理设置检查商品更新供应商信息更新商品基本信息特殊商品设置<><><><> 订货员用例图： 订货员订货管理统计订货商品制作订单<><> 统计分析员用例图： 统计分析员查询商品基本信息查询销售信息查询供应商信息查询缺货信息查询报损信息查询特殊商品信息 系统管理员用例图： 系统管理员维护会员信息维护员工信息系统设置 参与者初步类型图模型： 员工-name : string-number : string-title : string-password : string-age : Integer-picture : Byte管理员销售员顾客-name : string-number : string-address : string-level : Integer-total : Long统计分析员库存管理员订货员系统管理员商品和供应商类的类图： -name : string-address : string-number : string-postCode : string-email : string-phoneNumber : string-contactPerson : string-representative : string-bankNumbers : string-bank : string-paymentManners : string商品-number : string-name : string-type : string-measureUnit : string-supplier : string-life : string-purchasing : string-sellingPrice : string-memberPrice : string供应商 售货员销售商品用例图： :顾客售货员1.购买商品1.2交付商品管理商品界面:商品1.1.1.1.1计价处理1.1处理销售1.1.1获取商品信息1.1.1.1商品信息1.1.1.1.2更新商品记录1.1.1.1.3显示处理商品 销售员销售商品序列图： :售货员:顾客1.2交付商品1.购买商品1.1处理销售1.1.1.1.3显示处理商...
