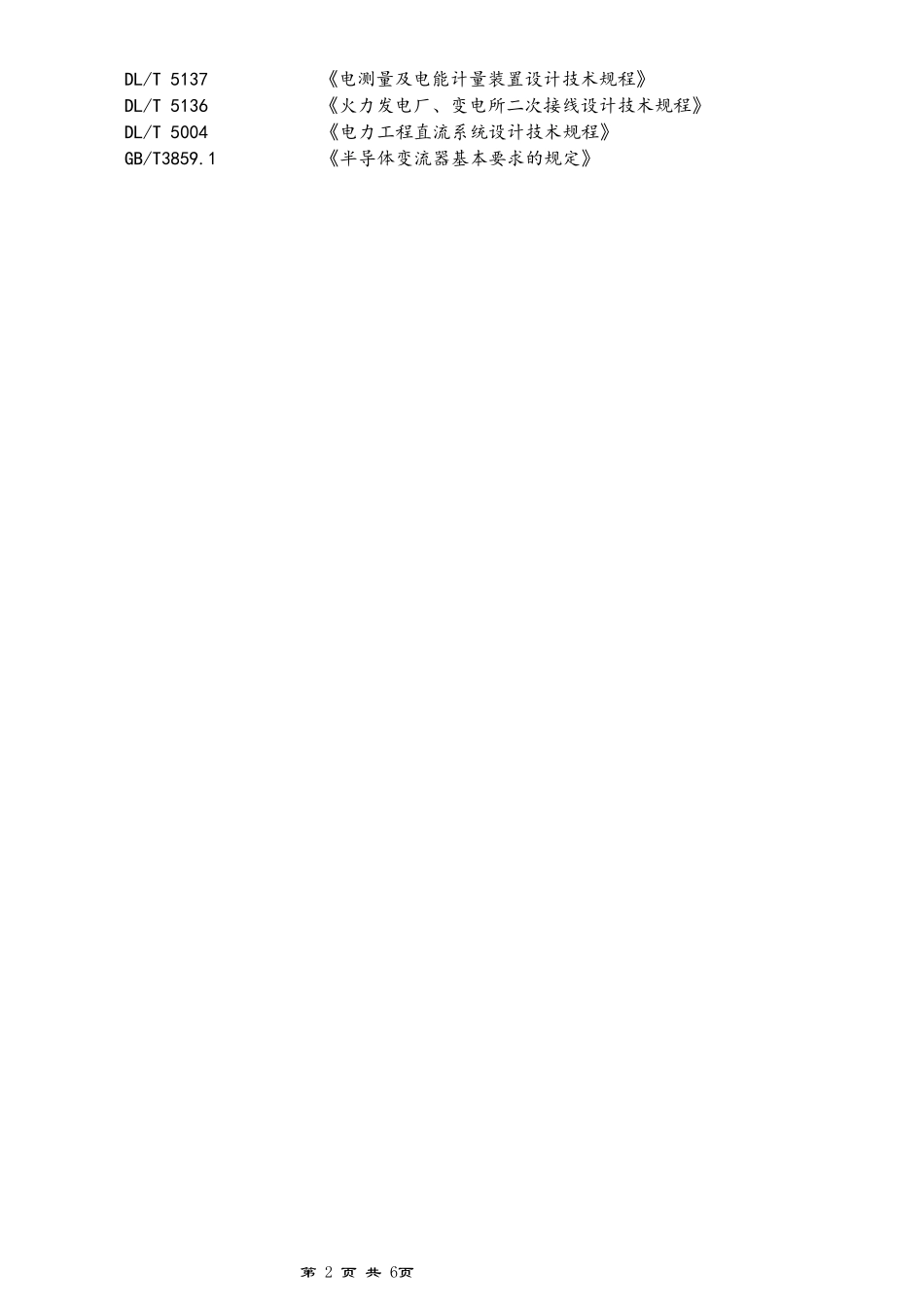

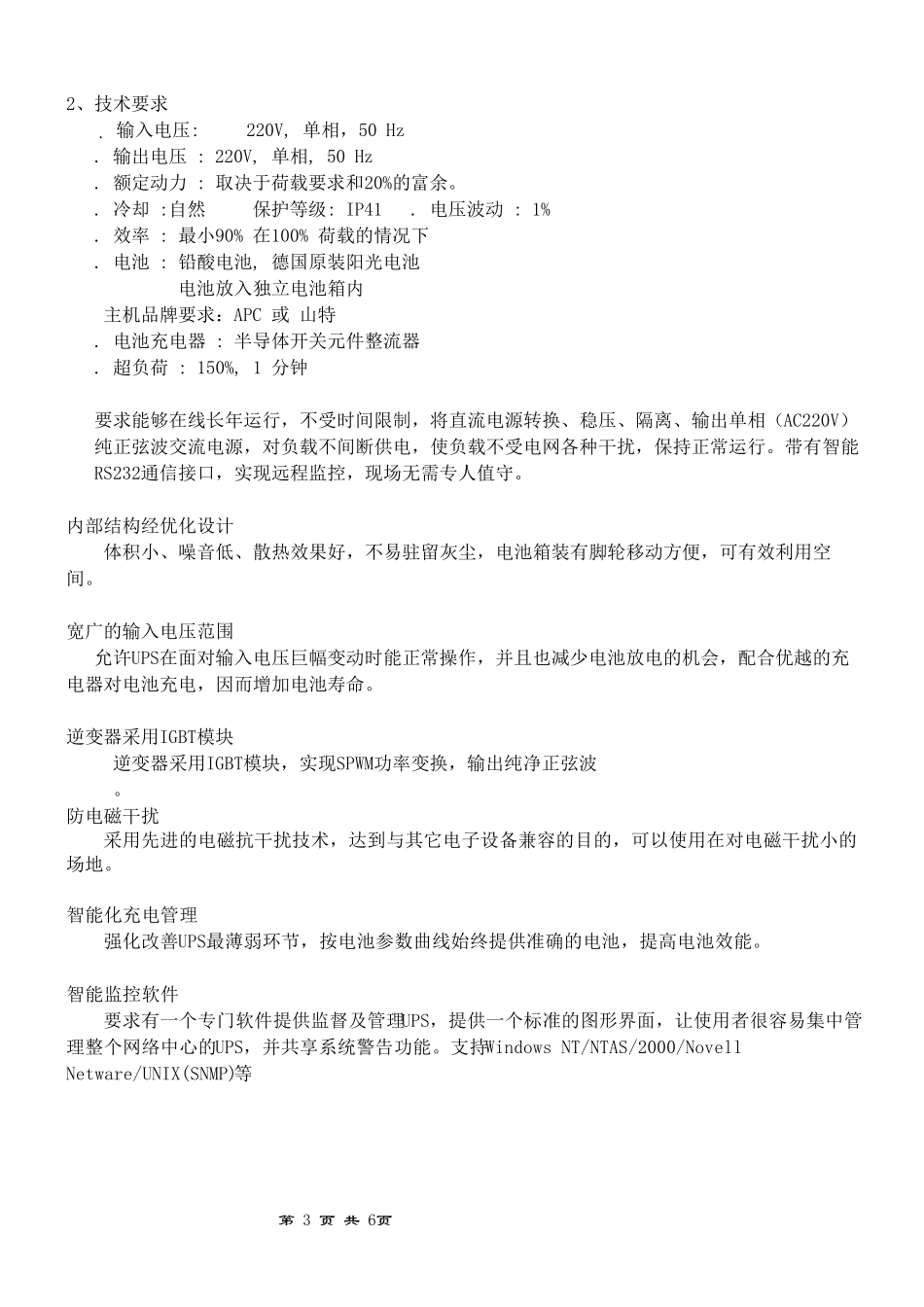

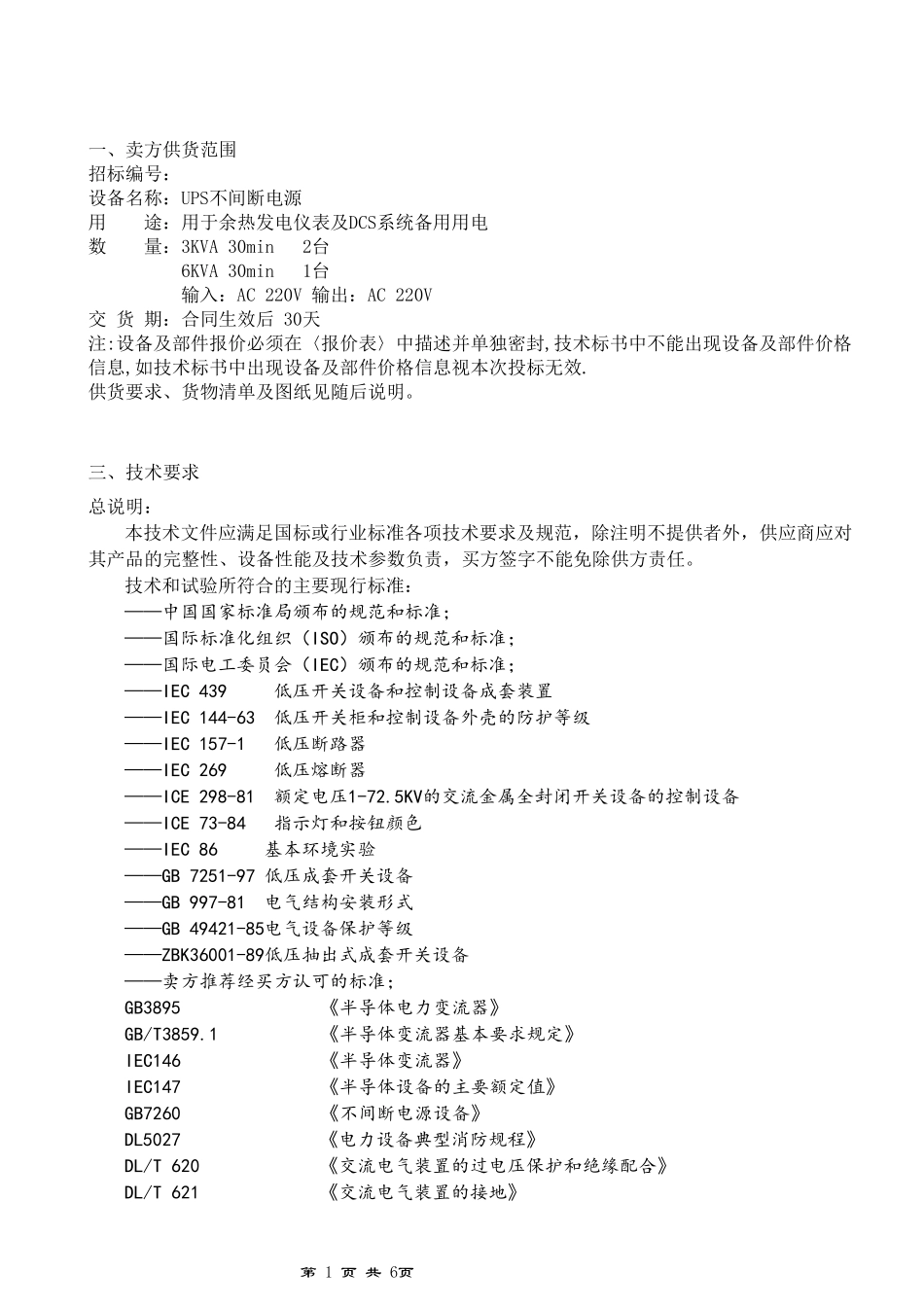

第 1 页 共 6页 一、卖方供货范围 招标编号： 设备名称：UPS不间断电源 用 途：用于余热发电仪表及DCS系统备用用电 数 量：3KVA 30min 2台 6KVA 30min 1台 输入：AC 220V 输出：AC 220V 交 货 期：合同生效后 30天 注:设备及部件报价必须在〈报价表〉中描述并单独密封,技术标书中不能出现设备及部件价格信息,如技术标书中出现设备及部件价格信息视本次投标无效. 供货要求、货物清单及图纸见随后说明。 三、技术要求 总说明： 本技术文件应满足国标或行业标准各项技术要求及规范，除注明不提供者外，供应商应对其产品的完整性、设备性能及技术参数负责，买方签字不能免除供方责任。 技术和试验所符合的主要现行标准： ——中国国家标准局颁布的规范和标准； ——国际标准化组织（ISO）颁布的规范和标准； ——国际电工委员会（IEC）颁布的规范和标准； ——IEC 439 低压开关设备和控制设备成套装置 ——IEC 144-63 低压开关柜和控制设备外壳的防护等级 ——IEC 157-1 低压断路器 ——IEC 269 低压熔断器 ——ICE 298-81 额定电压1-72.5KV的交流金属全封闭开关设备的控制设备 ——ICE 73-84 指示灯和按钮颜色 ——IEC 86 基本环境实验 ——GB 7251-97 低压成套开关设备 ——GB 997-81 电气结构安装形式 ——GB 49421-85电气设备保护等级 ——ZBK36001-89低压抽出式成套开关设备 ——卖方推荐经买方认可的标准； GB3895 《半导体电力变流器》 GB/T3859.1 《半导体变流器基本要求规定》 IEC146 《半导体变流器》 IEC147 《半导体设备的主要额定值》 GB7260 《不间断电源设备》 DL5027 《电力设备典型消防规程》 DL/T 620 《交流电气装置的过电压保护和绝缘配合》 DL/T 621 《交流电气装置的接地》 第 2 页 共 6页 DL/T 5137 《电测量及电能计量装置设计技术规程》 DL/T 5136 《火力发电厂、变电所二次接线设计技术规程》 DL/T 5004 《电力工程直流系统设计技术规程》 GB/T3859.1 《半导体变流器基本要求的规定》 第 3 页 共 6页 2、技术要求 . 输入电压: 220V, 单相，50 Hz . 输出电压 : 220V, 单相, 50 Hz . 额定动力 : 取决于荷载要求和20%的富余。 . 冷却 :自然 保护等级: IP41 . 电压波动 : 1% . 效率 : 最小90% 在100% 荷载的情况下 . 电池 : 铅酸电池, 德国原装阳光电池 电池放入独立电池箱内 ...
