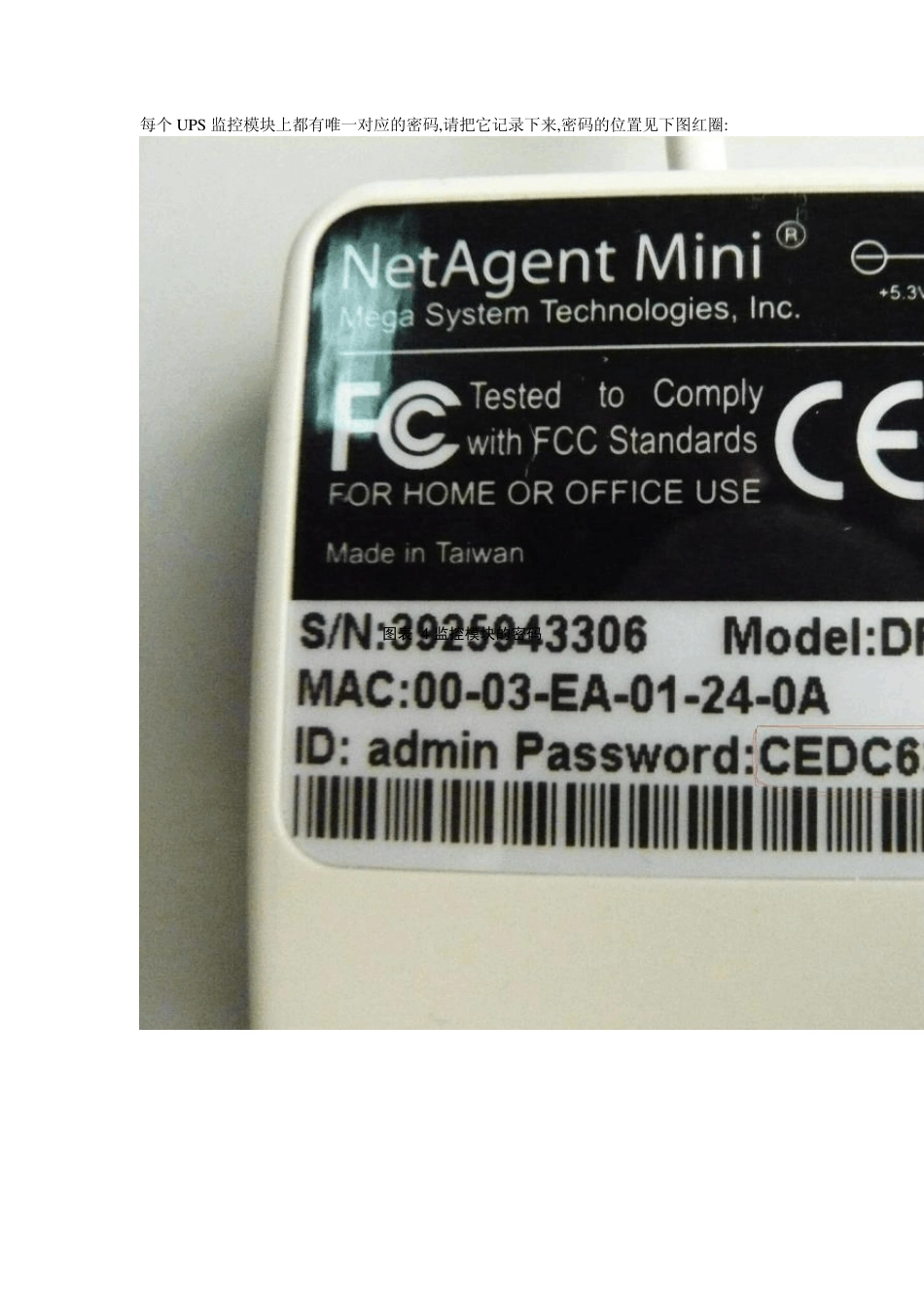

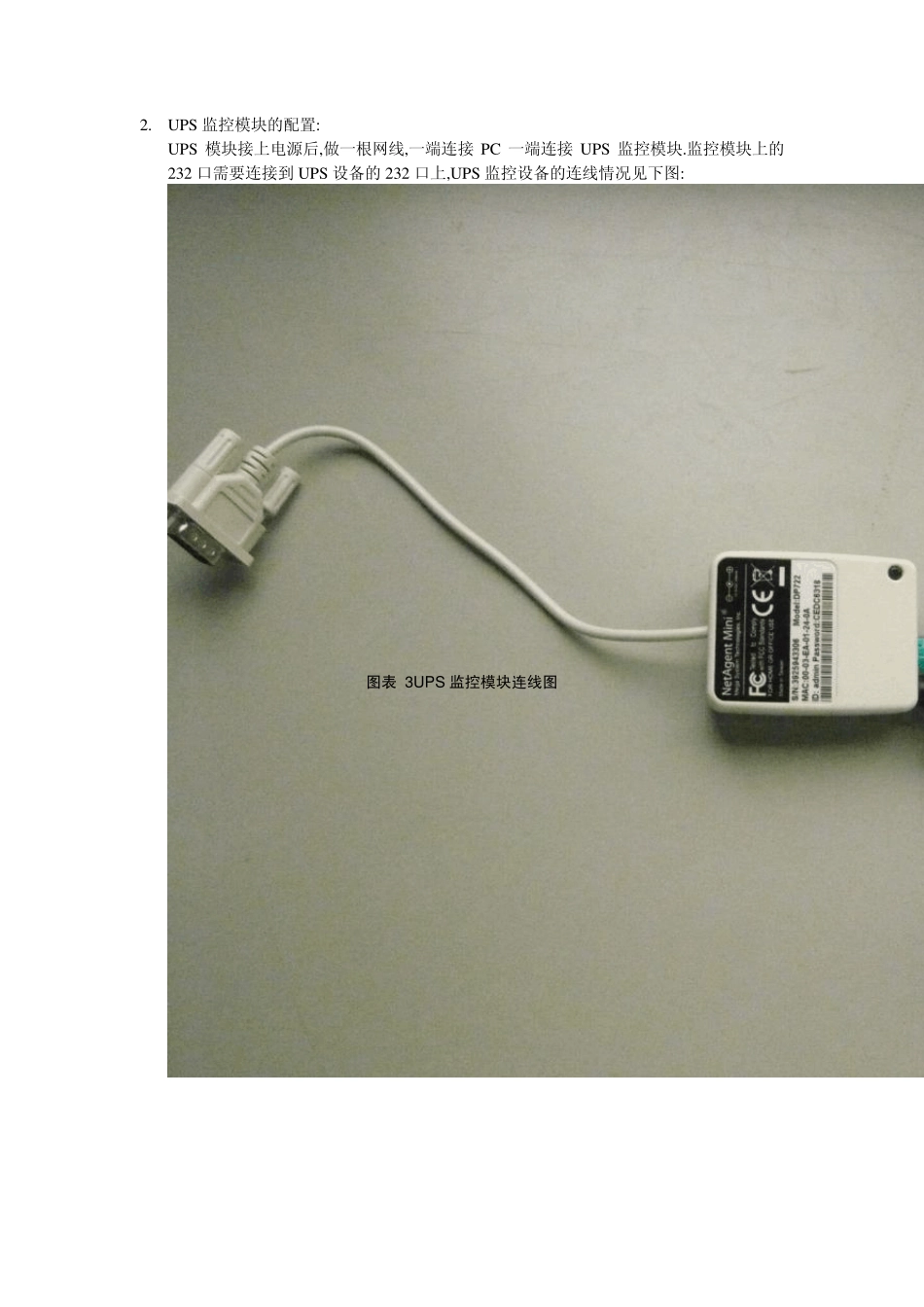

U PS 监控安装操作手册 1. 软件的安装: 为了调试监控模块,需要安装Netility 这个软件.该软件在随模块的光盘中有,具体见下图. 图表 1 软件目录 图表 2 安装文件名 2. U PS 监控模块的配置: U PS 模块接上电源后,做一根网线,一端连接PC 一端连接U PS 监控模块.监控模块上的232 口需要连接到 U PS 设备的232 口上,U PS 监控设备的连线情况见下图: 图表 3UPS 监控模块连线图 每个U PS 监控模块上都有唯一对应的密码,请把它记录下来,密码的位置见下图红圈: 图表 4 监控模块的密码 确定UPS 模块连接到PC 并记下密码后,运行之前安装的 Netility 软件,见下图: 图表 5 软件启动的位置 软件运行后的样子如下图所示,如果监控模块连接正常,会在右侧的显示框中显示出相应的设备.看到设备后,点击软件左侧的Configu re 按钮(下图红圈所显示的位置). 图表 6 软件运行中的样子 点击Configu re 后弹出对话框要求输入密码,这时填入刚才从设备上记下来的密码,并点OK. 图表 7 输入密码确认 点击确认后会出现如下对话框,选取Use following Static IP address 后,在下面配上地址,配置好后点击确认. 图表 8 配置地址 配置好地址后软件会回到最初的界面.由于地址的更改,监控模块和PC 可能不在同一个网段内,这时需要更改PC 的IP 地址与监控模块为同一网段，设置好后可以 PING 一下监控模块的IP 地址，确认能PING 通的情况下在Netility软件中点击Launch Device 按钮,具体界面见下图: 图表 9 软件界面 点击Launch Device 按钮后会在IE 里弹出如下对话框,要求输入用户名和密码,用户名为admin,密码为刚才从设备上记录下的密码,填好后点确认,具体见下图: 图表 1 0 弹出对话框 点击确认后出现如下界面,请核对网络状态下的 IP 地址的相关配置与配置的是否相同,见下图: 图表 11W EB 登陆后主界面 如果地址配置的不对可以参数设置网络监控设置的界面下更改,见下图: 图表 1 2 网络监控参数设置 在状态查询选项下,察看当前运行状态,看看右侧U PS 相关的参数是否都已读出,未读出的话检查监控模块与U PS 设备的232 口是否连接正常.正常情况见下图: 图表 1 3 当前运行状态查询 当查询结果显示U PS 运行状态正常时，请将本来连接到PC 的网线连接到交换机上，以把监控模块连接到我们的网内，并打电话通知客服，让客服人员远程操作，在网管上加入该监控模块。当客服确认该U PS 监控已经正常时，方可离开机房。 注意，安装监控模块的人员，要求详细记录下该设备的安装位置，资产编号，该设备的设备密码以及所配置的IP 地址。回到公司后已邮件的形式将上述信息发送至客服信箱有克服人员统一登记备案。
