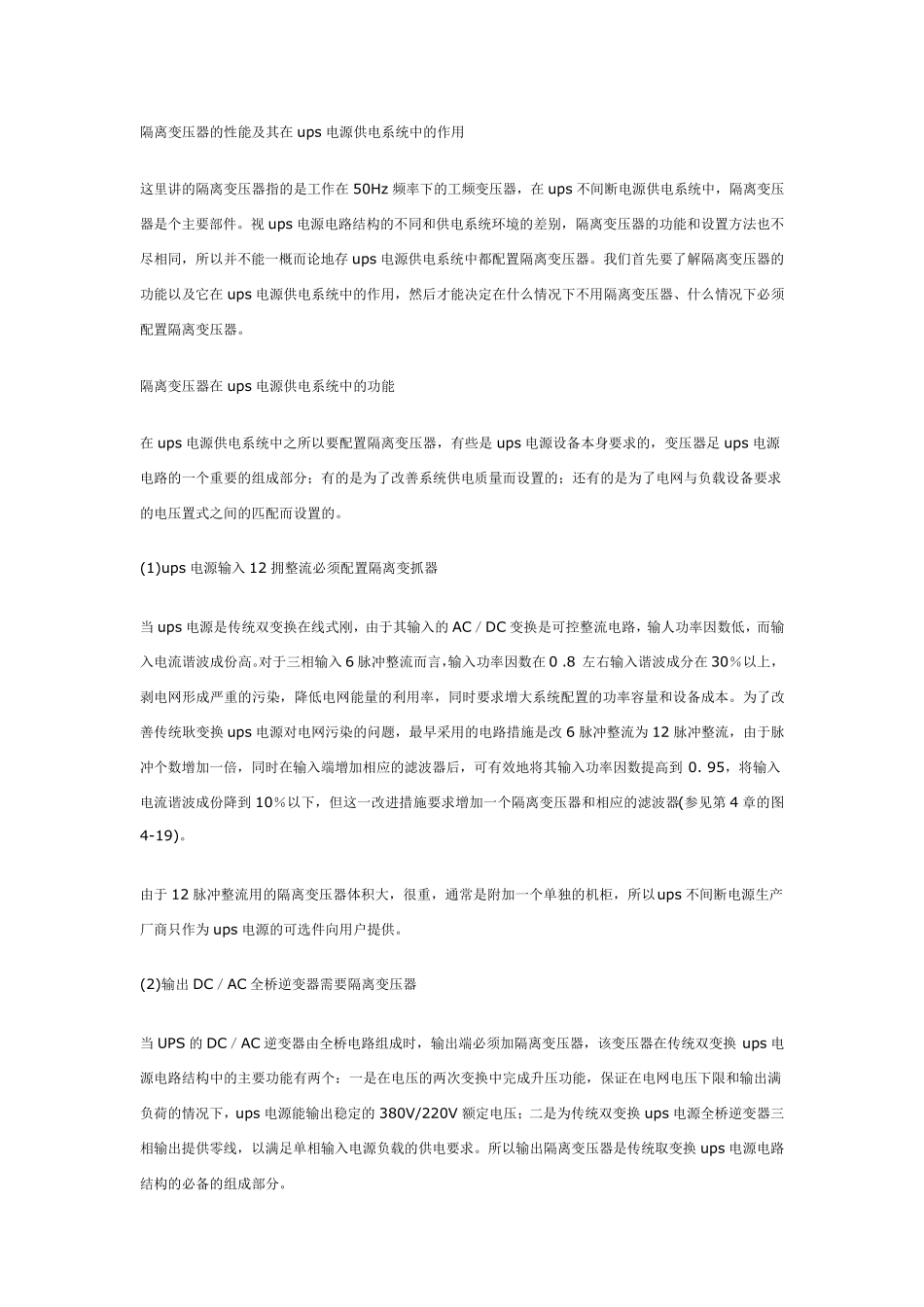

隔离变压器的性能及其在ups 电源供电系统中的作用 这里讲的隔离变压器指的是工作在50Hz频率下的工频变压器，在ups 不间断电源供电系统中，隔离变压器是个主要部件。视ups 电源电路结构的不同和供电系统环境的差别，隔离变压器的功能和设置方法也不尽相同，所以并不能一概而论地存ups 电源供电系统中都配置隔离变压器。我们首先要了解隔离变压器的功能以及它在ups 电源供电系统中的作用，然后才能决定在什么情况下不用隔离变压器、什么情况下必须配置隔离变压器。 隔离变压器在ups 电源供电系统中的功能 在ups 电源供电系统中之所以要配置隔离变压器，有些是ups 电源设备本身要求的，变压器足 ups 电源电路的一个重要的组成部分；有的是为了改善系统供电质量而设置的；还有的是为了电网与负载设备要求的电压置式之间的匹配而设置的。 (1)ups 电源输入 12 拥整流必须配置隔离变抓器 当 ups 电源是传统双变换在线式刚，由于其输入的AC／DC 变换是可控整流电路，输人功率因数低，而输入电流谐波成份高。对于三相输入 6 脉冲整流而言，输入功率因数在0 .8 左右输入谐波成分在30％以上，剥电网形成严重的污染，降低电网能量的利用率，同时要求增大系统配置的功率容量和设备成本。为了改善传统耿变换 ups 电源对电网污染的问题，最早采用的电路措施是改 6 脉冲整流为 12 脉冲整流，由于脉冲个数增加一倍，同时在输入端增加相应的滤波器后，可有效地将其输入功率因数提高到 0. 95，将输入电流谐波成份降到 10％以下，但这一改进措施要求增加一个隔离变压器和相应的滤波器(参见第 4 章的图4-19)。 由于 12 脉冲整流用的隔离变压器体积大，很重，通常是附加一个单独的机柜，所以ups 不间断电源生产厂商只作为 ups 电源的可选件向用户提供。 (2)输出 DC／AC 全桥逆变器需要隔离变压器 当 UPS 的DC／AC 逆变器由全桥电路组成时，输出端必须加隔离变压器，该变压器在传统双变换 ups 电源电路结构中的主要功能有两个：一是在电压的两次变换中完成升压功能，保证在电网电压下限和输出满负荷的情况下，ups 电源能输出稳定的380V/220V 额定电压；二是为传统双变换 ups 电源全桥逆变器三相输出提供零线，以满足单相输入电源负载的供电要求。所以输出隔离变压器是传统取变换 ups 电源电路结构的必备的组成部分。 (3)配电系统零-地电位差超过要求时需要加隔离变压器 在计算机机房供电系统中，交流电输入零...
