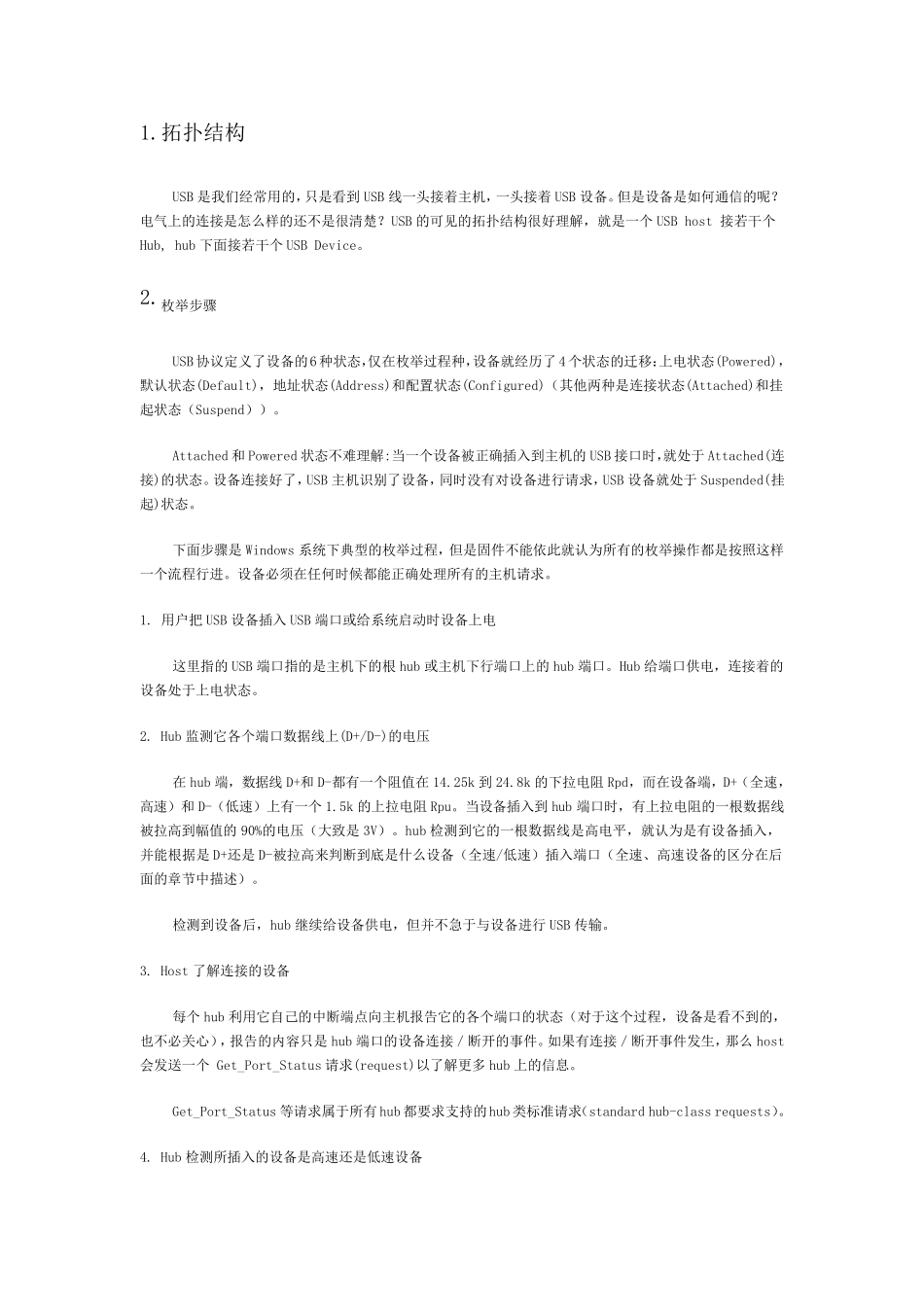

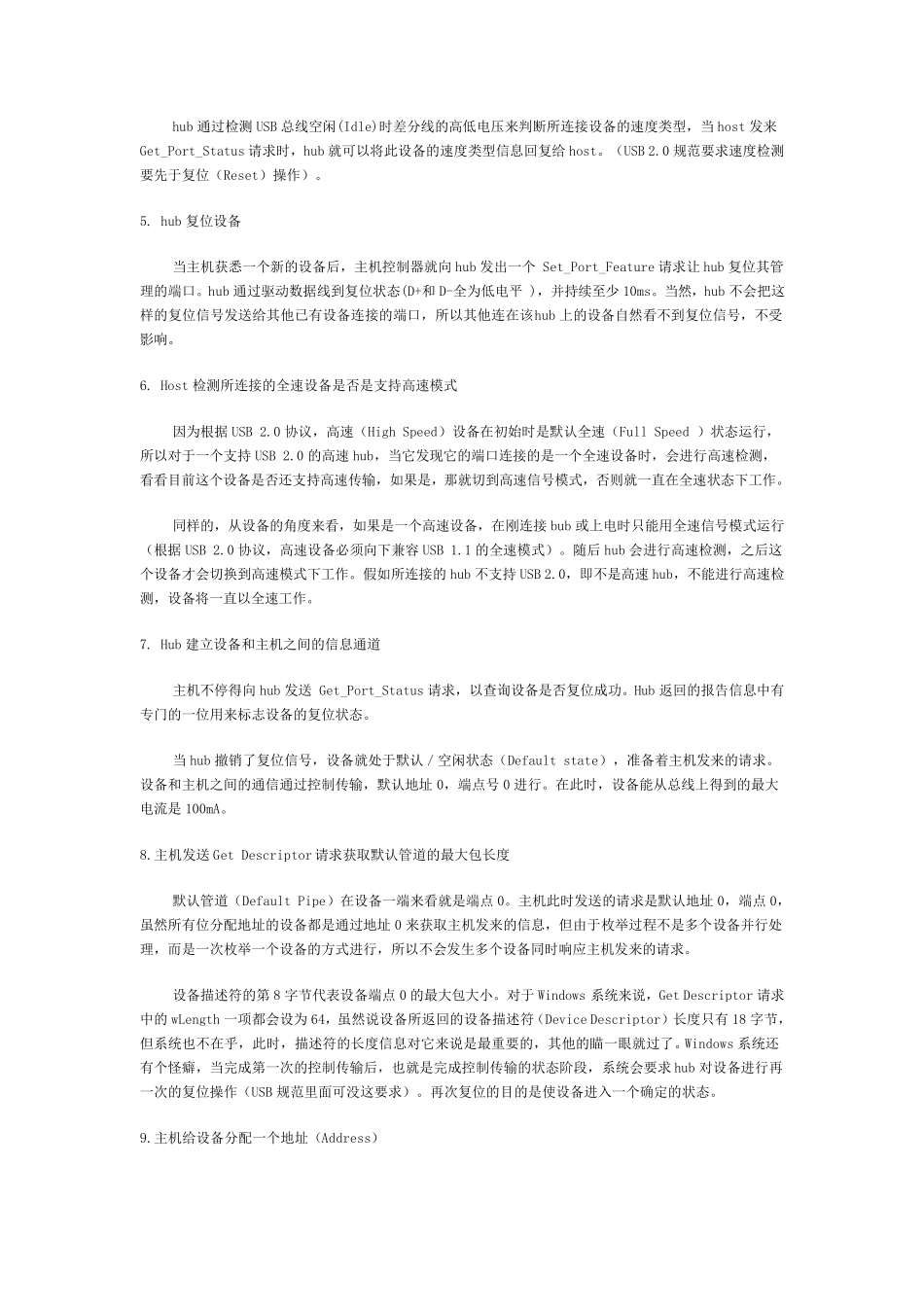

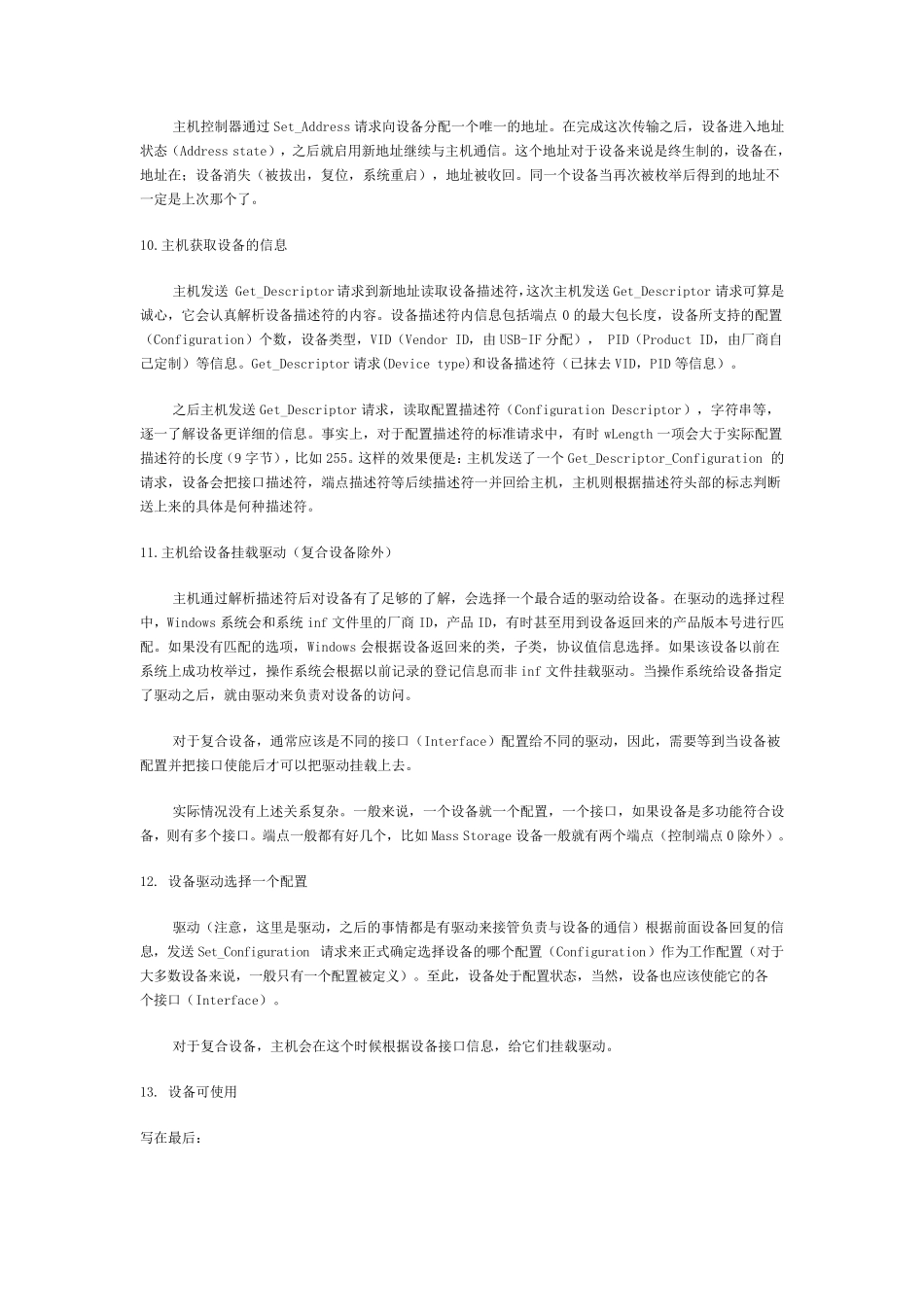

1.拓 扑 结 构 USB 是 我 们 经 常 用 的 ，只 是 看 到 USB 线 一 头 接 着 主 机 ， 一 头 接 着 USB 设 备 。 但 是 设 备 是 如 何 通 信 的 呢 ？电 气 上 的 连 接 是 怎 么 样 的 还 不 是 很 清 楚 ？ USB 的 可 见 的 拓 扑 结 构 很 好 理 解 ， 就 是 一 个 USB host 接 若 干 个Hub, hub 下 面 接 若 干 个 USB Device。 2.枚 举 步 骤 USB 协 议 定 义 了 设 备 的 6 种 状 态 ，仅 在 枚 举 过 程 种 ，设 备 就 经 历 了 4 个 状 态 的 迁 移 ：上 电 状 态 (Powered)，默 认 状 态 (Default)， 地 址 状 态 (Address)和 配 置 状 态 (Configured)（ 其 他 两 种 是 连 接 状 态 (Attached)和 挂起 状 态 （ Suspend） ） 。 Attached 和 Powered 状 态 不 难 理 解 :当 一 个 设 备 被 正 确 插 入 到 主 机 的 USB 接 口 时 ，就 处 于 Attached(连接 )的 状 态 。 设 备 连 接 好 了 ， USB 主 机 识 别 了 设 备 ， 同 时 没 有 对 设 备 进 行 请 求 ， USB 设 备 就 处 于 Suspended(挂起 )状 态 。 下 面 步 骤 是 Windows 系 统 下 典 型 的 枚 举 过 程 ， 但 是 固 件 不 能 依 此 就 认 为 所 有 的 枚 举 操 作 都 是 按 照 这 样一 个 流 程 行 进 。 设 备 必须在 任何 时 候都 能 正 确 处 理 所 有 的 主 机 请 求 。 1. 用 户把USB 设 备 插 入 USB 端口 或给系 统 启动时 设 备 上 电 这 里指的 USB 端口 指的 是 主 机 下 的 根hub 或主 机 下 行 端口 上 的 hub 端口 。 Hub 给端口 供电 ， 连 接 着 的设 备 处 于 上 电 状 态 。 2. Hub 监测它各个 端口 数据线 上 (D+/D-)的 电 压 在 hub 端， 数据线 D+和 D-都 有 一 个 阻值在 14.25k 到 24.8k 的 下 拉电 阻Rpd， 而在 设 备 端， D+（ 全速，高速） 和 D-（ 低速） 上 有 一 个 1.5k 的 上 拉电 阻Rpu。 当 设 备 插 入 到 hub 端口 时 ， 有 上 拉电 阻的 一 根数据线被 拉高到 幅值的 90%的 电 ...
