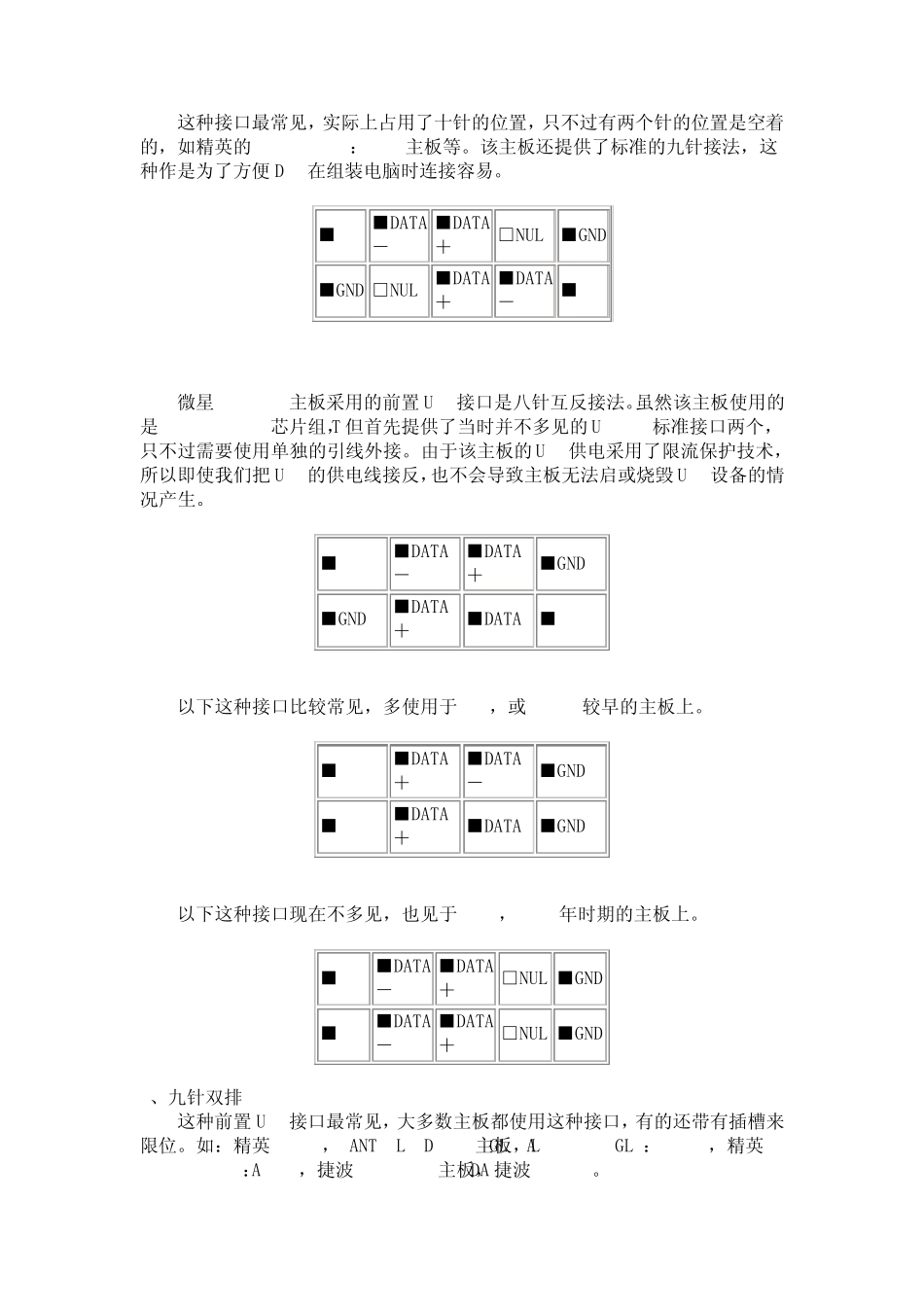

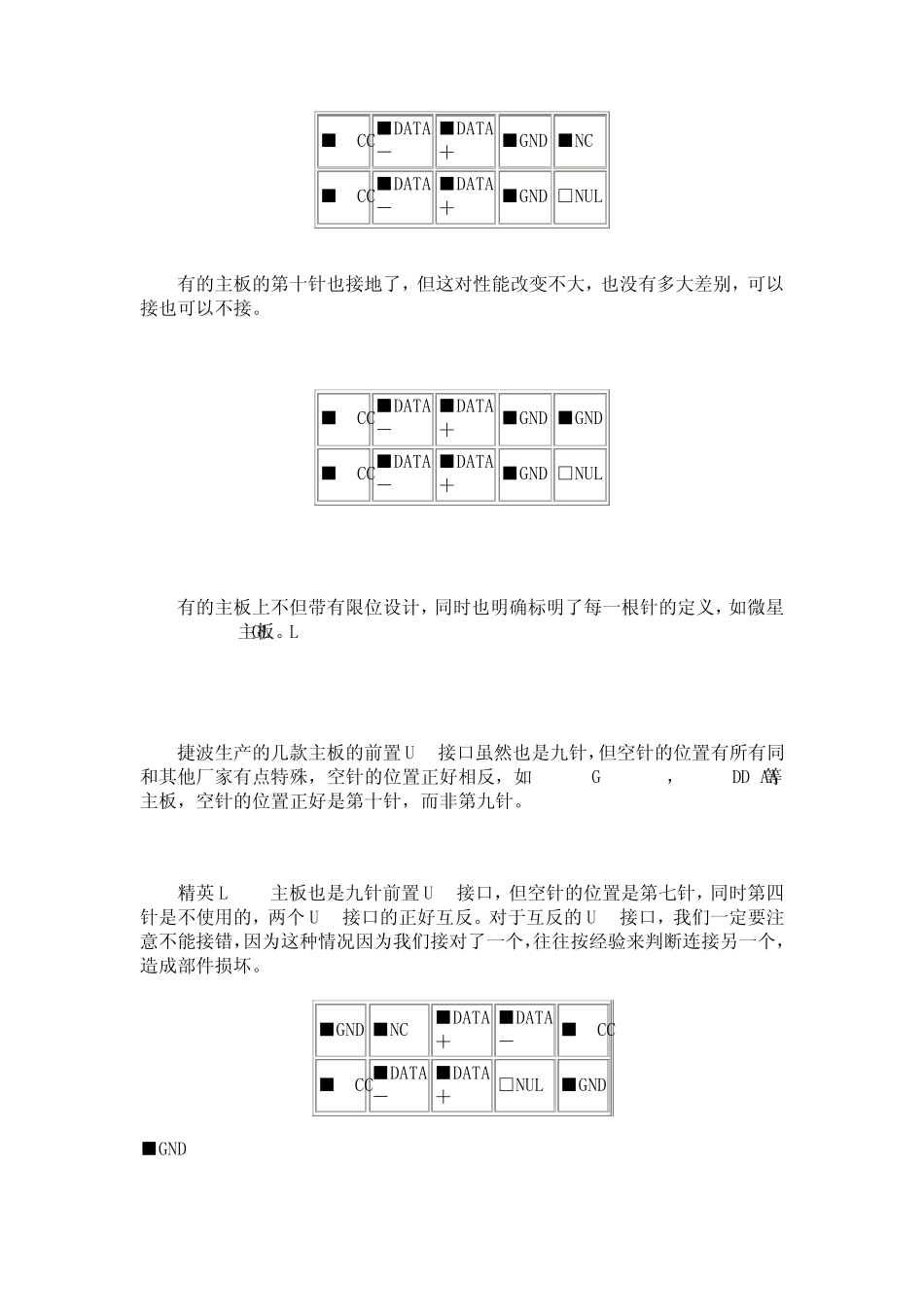

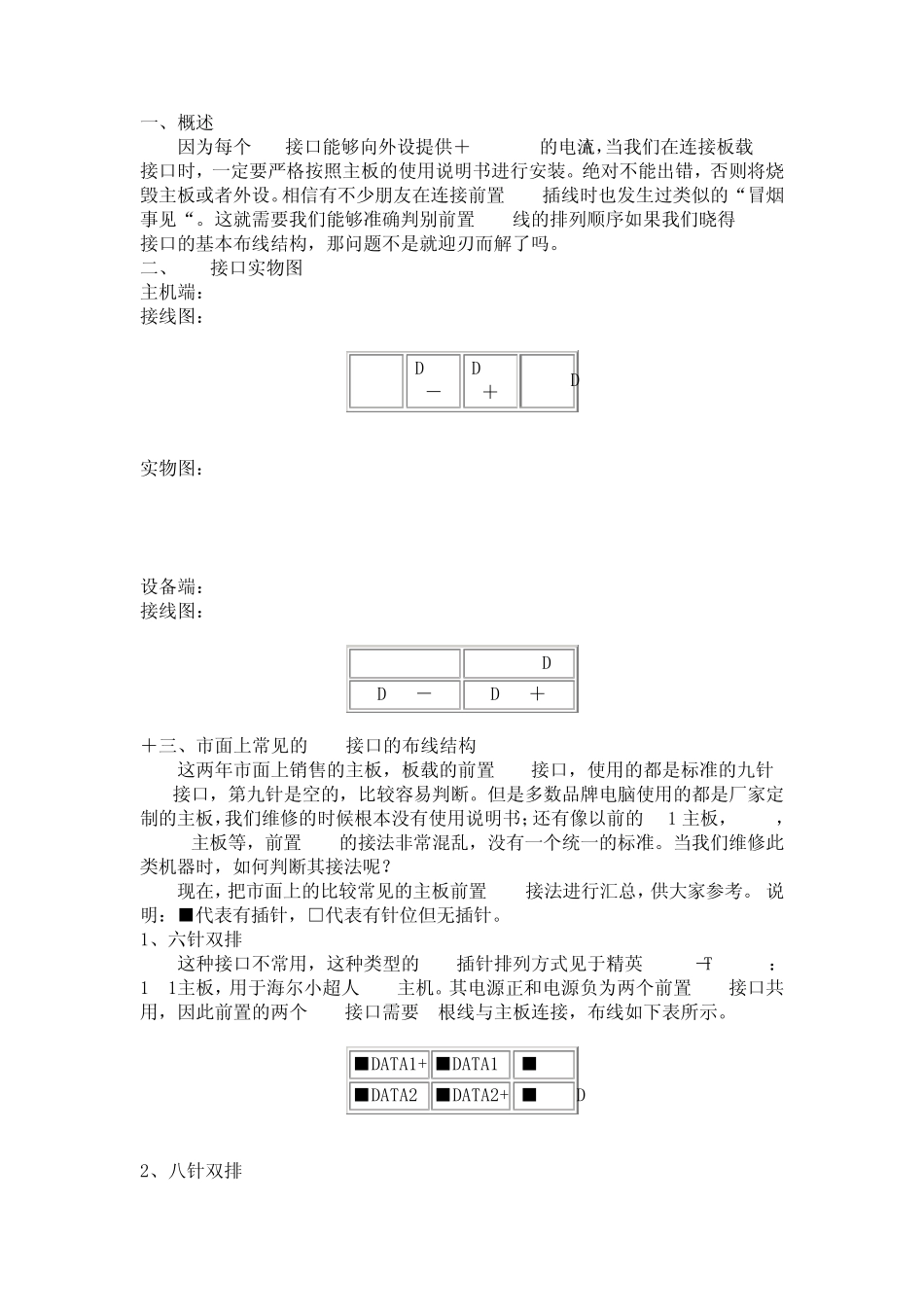

一、概述 因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得 USB接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋ ＋三、市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英 P6STP－FL(REV：1.1)主板，用于海尔小超人 766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。 ■DATA1+ ■DATA1- ■VCC ■DATA2- ■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■GND □NUL ■DATA＋ ■DATA－ ■VCC 微星 MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把 USB的供电线接反，也不会导致主板无法启或烧毁 USB设备的情况产生。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■DATA＋ ■DATA- ■VCC 以下这种接口比较常见，多使用于 815，或 440BX较早的主板上。 ■VCC ■DATA＋ ■DATA－ ■GND ■VCC ■DATA＋ ■DATA- ■GND 以下这种接口现在不多见，也见于 2001，2002年时期的主板上。 ■VCC ■DATA－ ■D...
