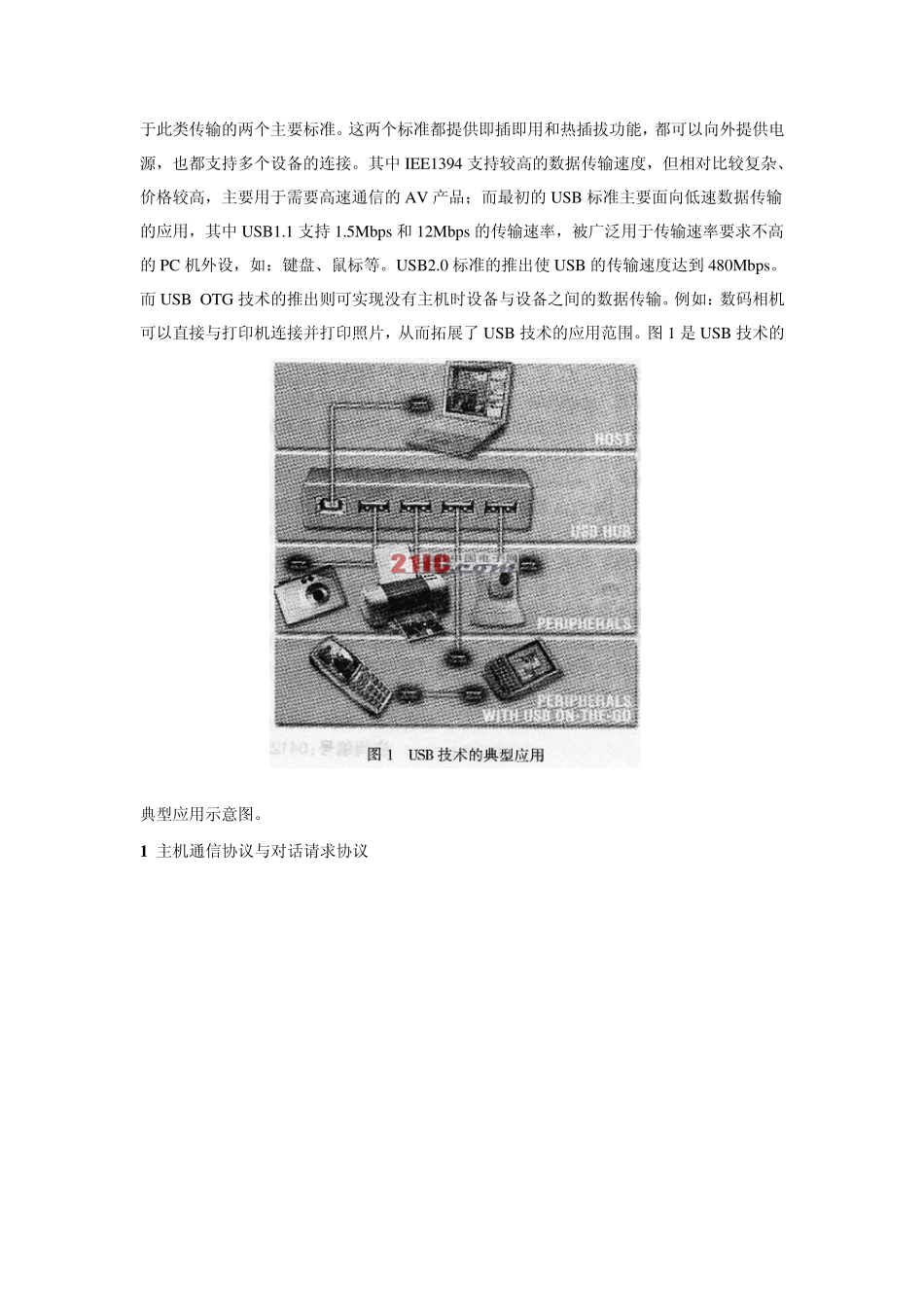

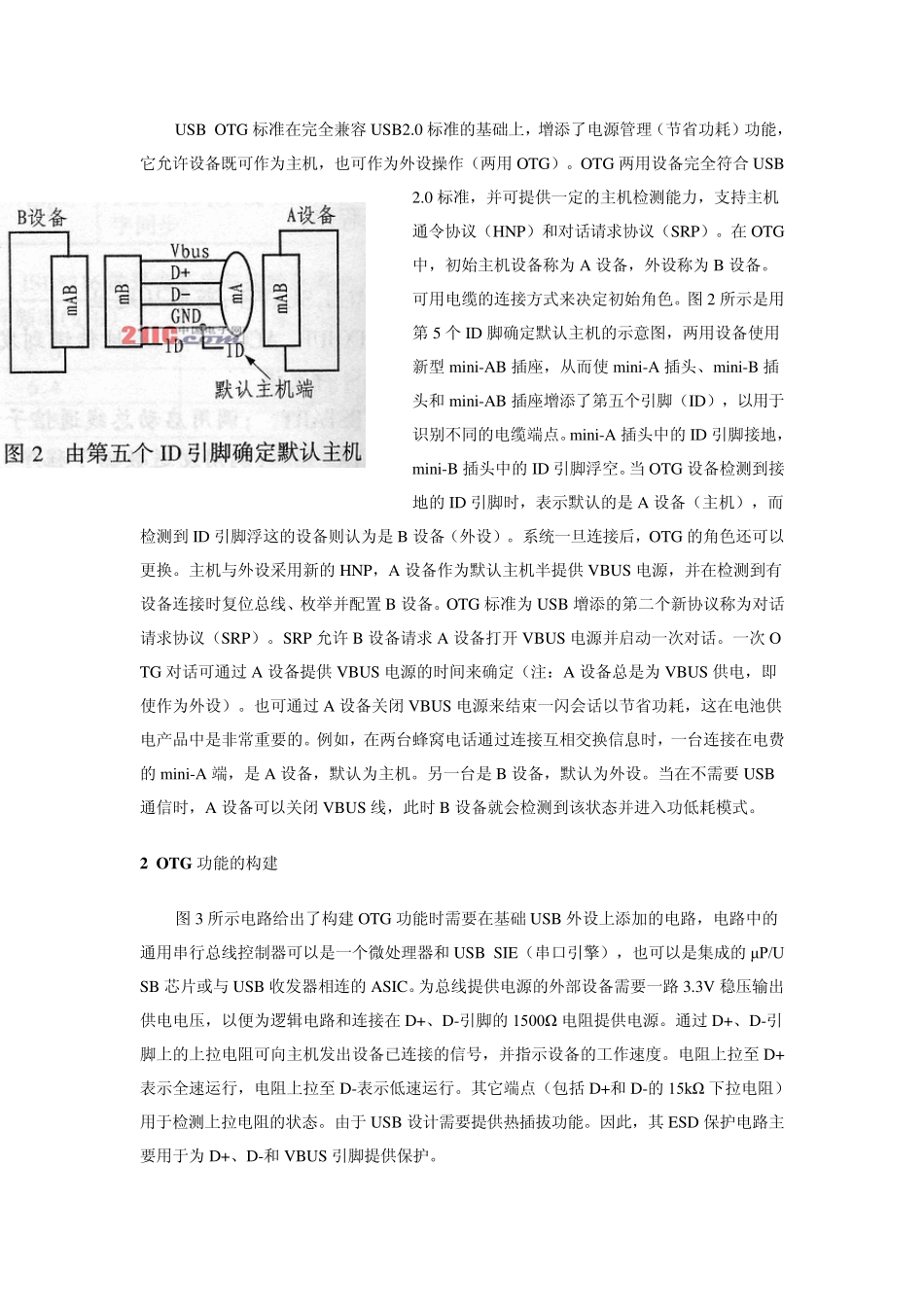

USB 引脚图与引脚定义 u sb 是 Univ ersal Serial Bu s （通用串行总线）的缩写，由 Compaq, Digital, IBM, Intel, Microsoft, NEC, Northern Telecom 联合推出。外观上计算机一侧为 4 针公插，设备一侧为 4 针母插。现在u sb 已经成为了我们生活中离不开的设备了，但是经常有人把电脑主板上的u sb 线接反或者接错，直接导致u sb 设备，或者u sb 接口被烧坏，建议大家接好以后用万用表测试一下电压了再用。 《 u sb 引脚定义》 Pin Name Description 1 VCC +5 VDC 2 D- Data - 3 D+ Data + 4 GND Grou nd 《 USB 引脚图》 u sb 一般的接线方法是这样的： 红线：v cc 黑线：gnd 白线：data- 绿线：data+ USB OTG 设计 随着PDA、移动电话、数码相机、打印机等消费类产品的普及，用于这些设备与电脑，或设备与设备之间的高速数据传输技术越来越受到人们的关注，IEEE1394 和 USB 是用于此类传输的两个主要标准。这两个标准都提供即插即用和热插拔功能，都可以向外提供电源，也都支持多个设备的连接。其中IEE1394 支持较高的数据传输速度，但相对比较复杂、价格较高，主要用于需要高速通信的AV 产品；而最初的USB 标准主要面向低速数据传输的应用，其中USB1.1 支持1.5Mbps和12Mbps的传输速率，被广泛用于传输速率要求不高的PC 机外设，如：键盘、鼠标等。USB2.0 标准的推出使 USB 的传输速度达到 480Mbps。而 USB OTG 技术的推出则可实现没有主机时设备与设备之间的数据传输。例如：数码相机可以直接与打印机连接并打印照片，从而拓展了 USB 技术的应用范围。图 1 是 USB 技术的典型应用示意图。 1 主机通信协议与对话请求协议 USB OTG 标准在完全兼容USB2.0 标准的基础上，增添了电源管理（节省功耗）功能，它允许设备既可作为主机，也可作为外设操作（两用OTG）。OTG 两用设备完全符合USB2.0 标准，并可提供一定的主机检测能力，支持主机通令协议（HNP）和对话请求协议（SRP）。在OTG中，初始主机设备称为A 设备，外设称为B 设备。可用电缆的连接方式来决定初始角色。图2 所示是用第5 个ID 脚确定默认主机的示意图，两用设备使用新型mini-AB 插座，从而使mini-A 插头、mini-B 插头和mini-AB 插座增添了第五个引脚（ID），以用于识别不同的电缆端点。mini-A 插头中的ID 引脚接地，mini-B 插头中的ID 引脚浮空。当 OTG 设备检测到接...
