USB的描述符详解总结VIP免费

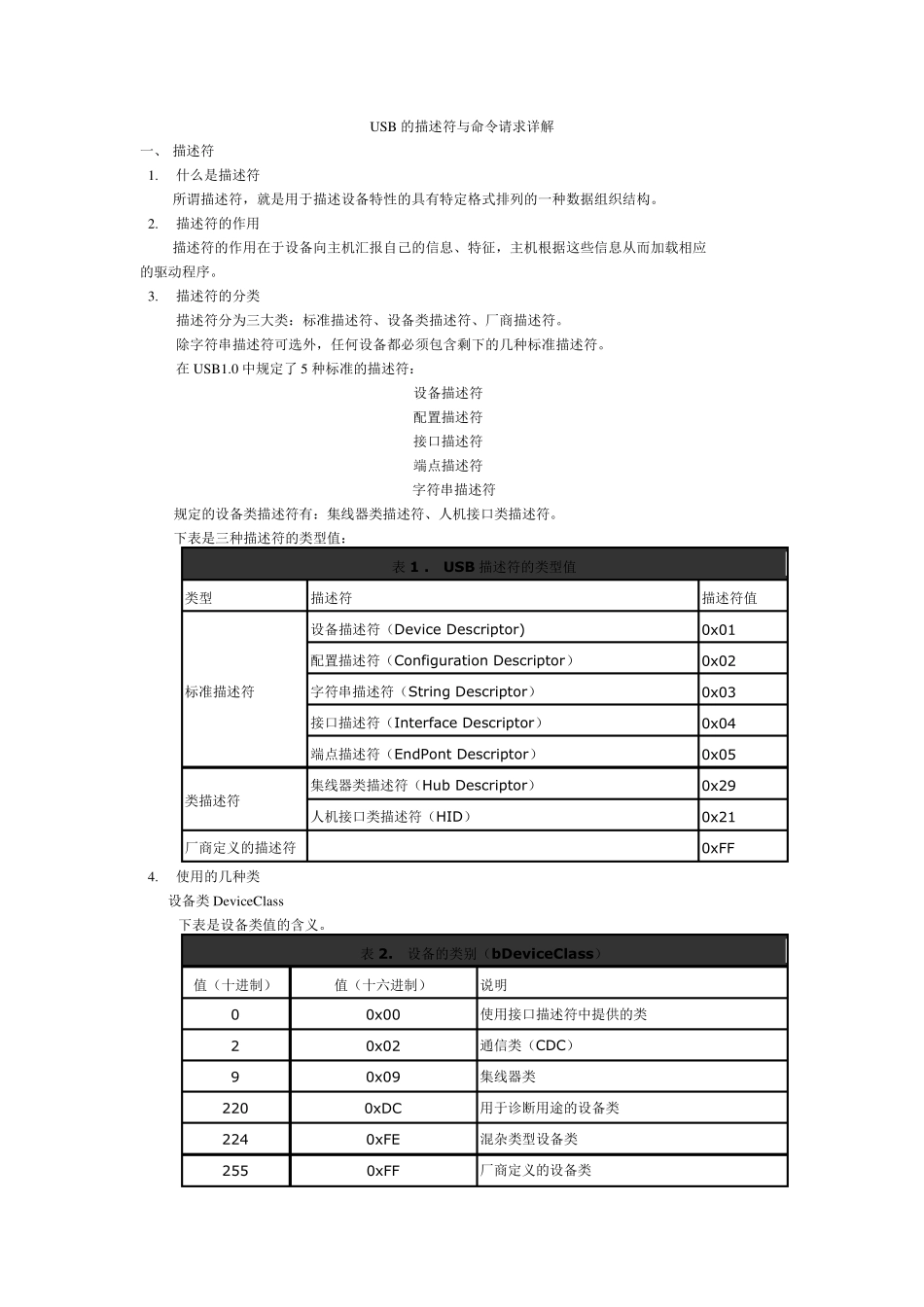

USB的描述符详解总结_第1页
1/10

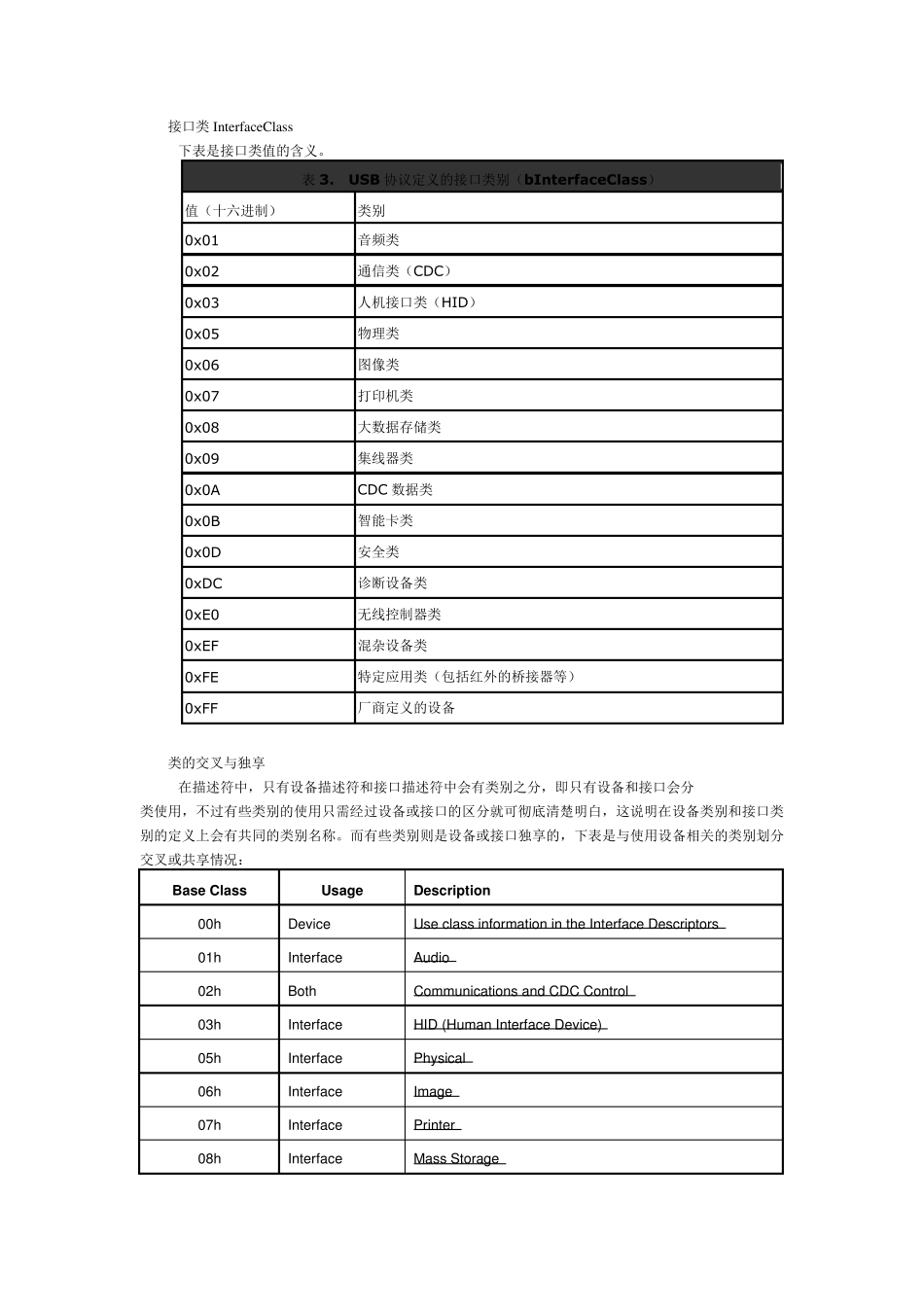

USB的描述符详解总结_第2页
2/10

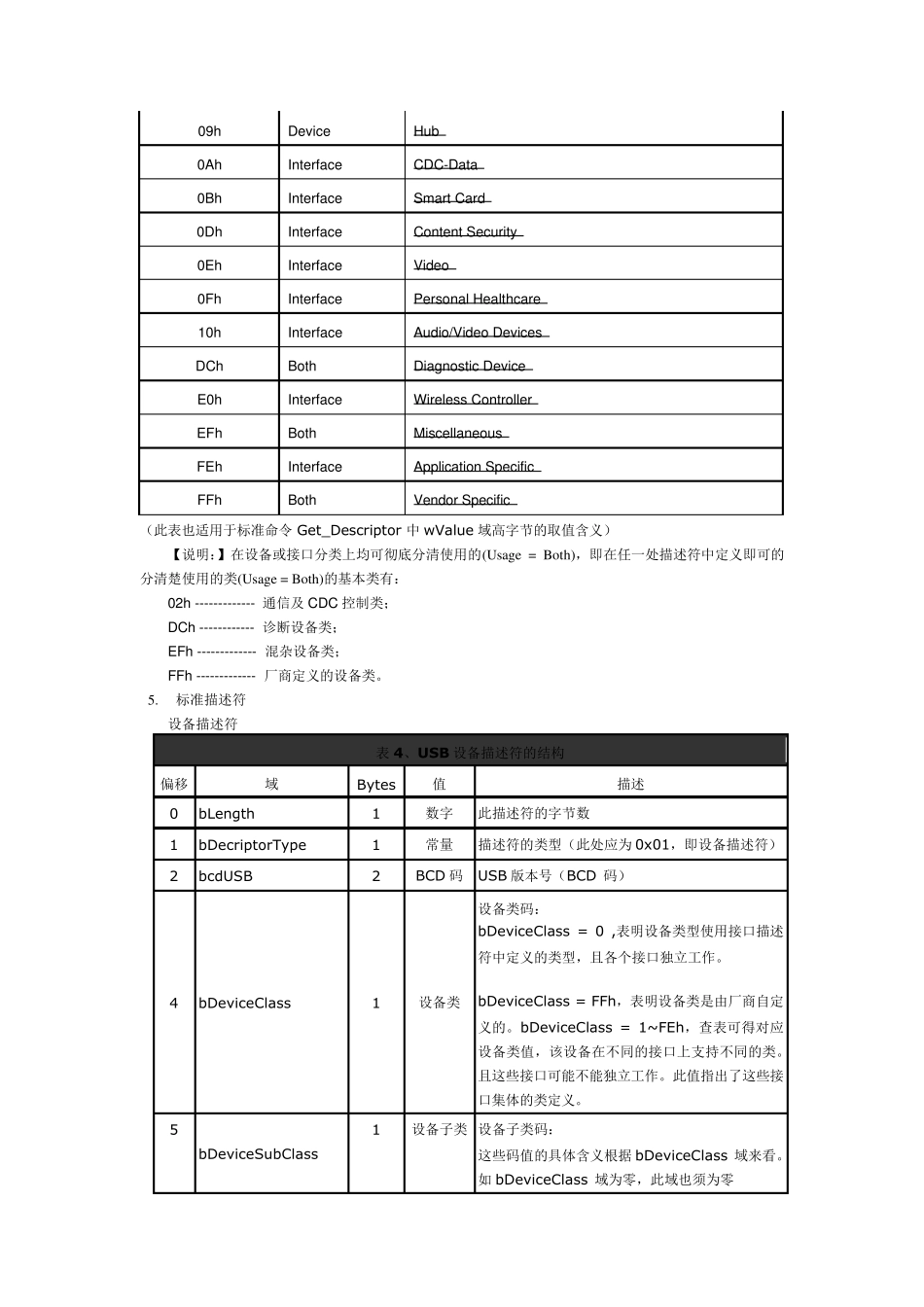

USB的描述符详解总结_第3页
3/10
USB 的描述符与命令请求详解 一、 描述符 1. 什么是描述符 所谓描述符,就是用于描述设备特性的具有特定格式排列的一种数据组织结构。 2. 描述符的作用 描述符的作用在于设备向主机汇报自己的信息、特征,主机根据这些信息从而加载相应 的驱动程序。 3. 描述符的分类 描述符分为三大类:标准描述符、设备类描述符、厂商描述符。 除字符串描述符可选外,任何设备都必须包含剩下的几种标准描述符。 在 USB1.0 中规定了 5 种标准的描述符: 设备描述符 配置描述符 接口描述符 端点描述符 字符串描述符 规定的设备类描述符有:集线器类描述符、人机接口类描述符。 下表是三种描述符的类型值: 表 1 . USB 描述符的类型值 类型 描述符 描述符值 标准描述符 设备描述符(Device Descriptor) 0x01 配置描述符(Configuration Descriptor) 0x02 字符串描述符(String Descriptor) 0x03 接口描述符(Interface Descriptor) 0x04 端点描述符(EndPont Descriptor) 0x05 类描述符 集线器类描述符(Hub Descriptor) 0x29 人机接口类描述符(HID) 0x21 厂商定义的描述符 0xFF 4. 使用的几种类 设备类 DeviceClass 下表是设备类值的含义。 表 2. 设备的类别(bDeviceClass) 值(十进制) 值(十六进制) 说明 0 0x00 使用接口描述符中提供的类 2 0x02 通信类(CDC) 9 0x09 集线器类 220 0xDC 用于诊断用途的设备类 224 0xFE 混杂类型设备类 255 0xFF 厂商定义的设备类 接口类InterfaceClass 下表是接口类值的含义。 表3. USB 协议定义的接口类别(bInterfaceClass) 值(十六进制) 类别 0x 01 音频类 0x 02 通信类(CDC) 0x 03 人机接口类(HID) 0x 05 物理类 0x 06 图像类 0x 07 打印机类 0x 08 大数据存储类 0x 09 集线器类 0x 0A CDC 数据类 0x 0B 智能卡类 0x 0D 安全类 0x DC 诊断设备类 0x E0 无线控制器类 0x EF 混杂设备类 0x FE 特定应用类(包括红外的桥接器等) 0x FF 厂商定义的设备 类的交叉与独享 在描述符中,只有设备描述符和接口描述符中会有类别之分,即只有设备和接口会分 类使用,不过有些类别的使用只需经过设备或接口的区分就可彻底清楚明白,这说明在设备类别和接口类别的定义上会有共同的类别名称。而有些类别则是设备或接口独享的,下表是与使用设备相关的类别划分交...
