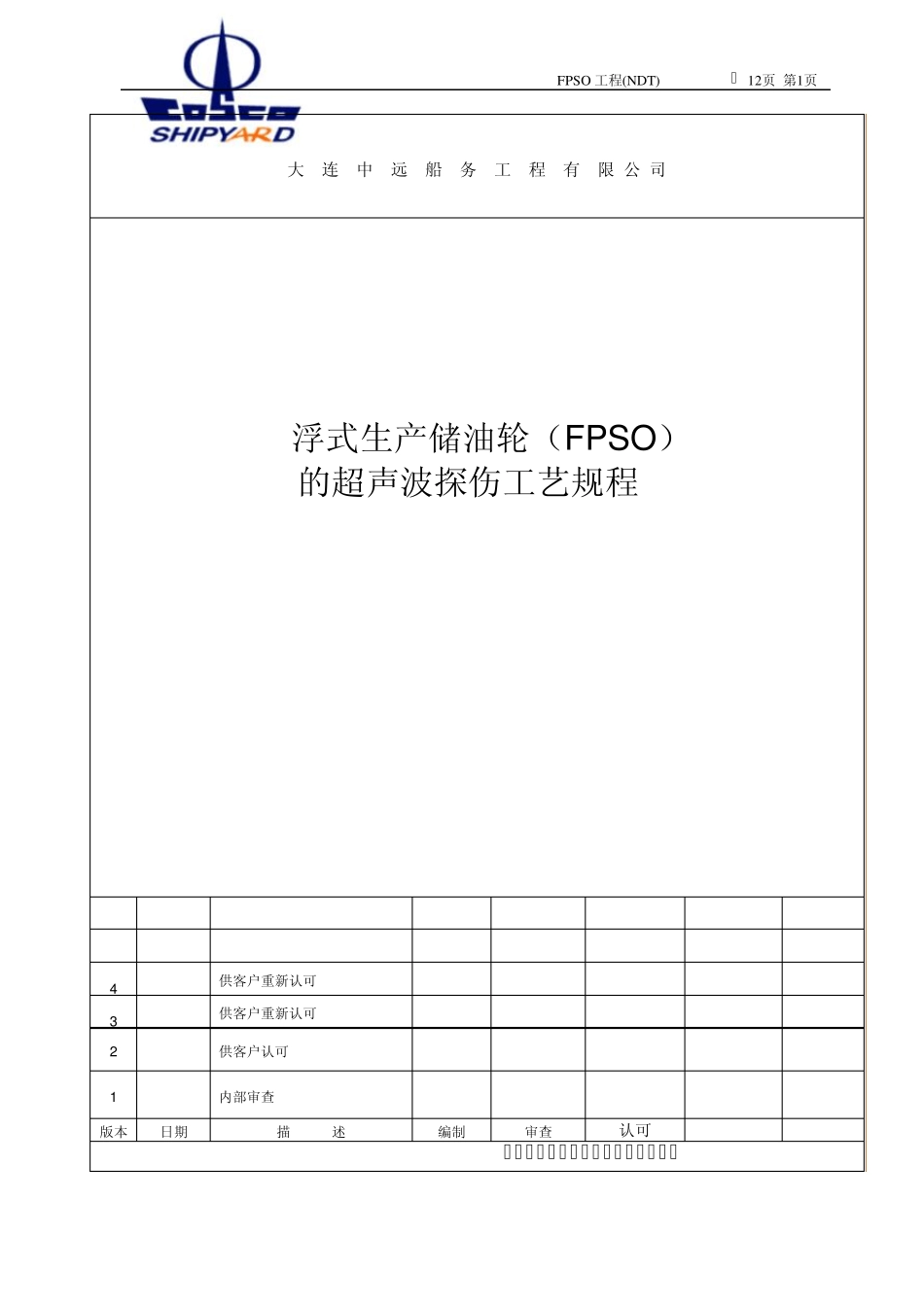

FPSO 工程(NDT) 共 12页 第1页 大 连 中 远 船 务 工 程 有 限 公 司 浮式生产储油轮（FPSO） 的超声波探伤工艺规程 4 供客户重新认可 3 供客户重新认可 2 供客户认可 1 内部审查 版本 日期 描 述 编制 审查 认可 大连中远船务公司质检部探伤室编制 FPSO 工程(NDT) 共 12页 第2页 目录 1 主题内容与适用范围 3 2 参考标准 3 3 超声检验人员 3 4 检测设备 3~5 5 探伤准备 5~7 6 仪器调整和校验 8~9 7 初始检验 9~10 8 不合格部位的处理 10 9 探伤的范围和验收标准 10 10 探伤报告 10 11 附录 1 缺陷术语中英文对照表 11~12 2 大连大连中远船务工程有限责任公司超声波探伤报告 13 FPSO 工程(NDT) 共 12页 第3页 1 主题内容与适应范围 1.1 本规程是为了准确地检出焊缝、热影响区和邻近母材中各种缺陷，以及对缺陷大小、性质等级评定而编制。 1.2 实施本规程采用A 型脉冲反射式超声波探伤仪，手工探头接触法进行探伤，探伤时可采用斜探头法，也可采用直探头法，还可以两种方法都采用，这要根据执行标准和特定的结构焊缝而定。 1.3 本规程适用于“FPSO”工程项目的船体部分和管系部分的手工超声波检验。 2 参考标准 DNV 船体焊缝无损检测规范 ANSI/AWS D1.1 钢结构焊接规范 ASME-B31.3 锅炉及压力容器规范 ASTM 164 焊缝接触式超声检测方法 ASME 锅炉及压力容器 第 V 卷，第V 章 3 超声检测人员 3.1 从事焊缝检测的检验人员，必须掌握超声波检测的基础知识，具有足够的焊缝超声波检测经验，同时还必须掌握一定的金属材料和焊接基础知识。 3.2 焊缝超声波检测人员应按有关规程或技术条件经过严格培训和考核， 并持有中国船检局颁发的II 级以上资格证书(CCS 认可的II 级资格等效ASNT-TC-1A)。 3.3 所有从事此项目的探伤人员必须首先接受一个验证试验,在验证试验 通过的基础上才允许在本项目上工作。 3.4 超声波检测人员的考核工作由室主任不定期进行，每人每月至少考核一次。考核内容主要是测探头、调比例、作DAC 曲线、现场探伤等。 4 检测设备 4.1 超声波探伤仪 4.1.1 超声波探伤仪由计量部门检定有效方可使用。 4.1.2 探伤仪工作频率范围至少为1~6MHz，并配有衰减器或增益控制器， FPSO 工程(NDT) 共 12页 第4页 总调节量应大于60dB，步进级每档不大于2dB，在不小于60dB 范围内其精度为不大于±1dB，...
