2024年电气设备安装施工方案VIP免费

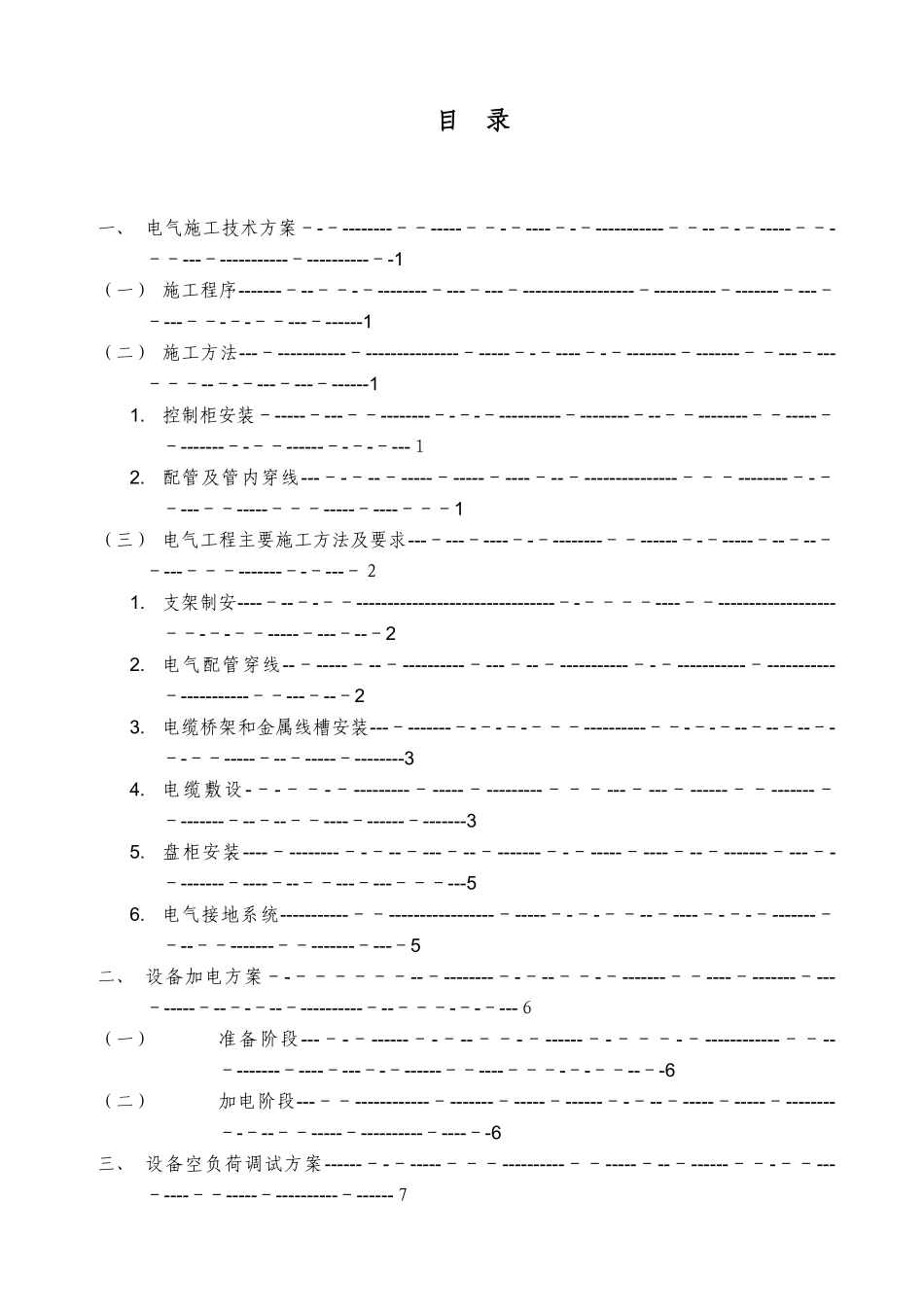

目录一、电气施工技术方案－-－--------－－-----－－-－----－-－-----------－－--－-－-----－－-－－---－-----------－----------－-1（一）施工程序-------－--－－-－--------－---－---－------------------－----------－-------－---－－---－－-－-－－---－------1（二）施工方法---－-----------－---------------－-----－-－----－-－--------－-------－－---－---－－－--－-－---－---－------11.控制柜安装－-----－---－－--------－-－-－----------－--------－--－－--------－－-----－－-------－-－－------－-－-－---１2.配管及管内穿线---－-－--－-----－-----－----－--－---------------－－－--------－-－－---－－-----－－－-----－----－－－1（三）电气工程主要施工方法及要求---－---－----－-－--------－－------－-－-----－--－--－－---－－－-------－-－---－２1.支架制安----－--－-－－--------------------------------－-－－－－----－－-------------------－－-－-－－-----－---－--－22.电气配管穿线--－-----－--－----------－---－--－-----------－-－-----------－-----------－-----------－－---－--－23.电缆桥架和金属线槽安装---－-------－-－-－-－－－----------－－-－-－--－--－--－-－-－－-----－--－-----－--------34.电缆敷设-－-－－-－---------－-----－---------－－－---－---－------－－-------－－-------－--－--－－----－------－-------35.盘柜安装----－--------－-－--－---－--－-------－-－-----－----－--－-------－---－-－-------－----－--－－---－---－－－---56.电气接地系统-----------－－-----------------－-----－-－-－－--－----－-－-－-------－－--－－-------－－-------－---－5二、设备加电方案－-－－－－－－--－--------－-－--－－-－-------－－----－-------－---－-----－--－-－--－----------－--－－－-－-－---６（一）准备阶段---－-－------－-－--－－-－------－-－－－-－------------－－--－-------－----－---－-－------－－----－－－-－-－－--－-6（二）加电阶段---－－------------－-------－-----－------－-－--－-----－-----－--------－-－--－－-----－----------－----－-6三、设备空负荷调试方案------－-－-----－－－----------－－-----－--－------－－-－－---－----－－-----－----------－------７（一）准备阶段－-----－-－-－-----－-－---------－－------－-－－----－--－－-－－----－－---－------－－------－-－---－---－-------7（二）调试阶段-－-－－-－-－-----------－-------－---------－----------－---－--－------------－－－--－----－-－-------－－---7（三）空负荷运转阶段-----－------－－－-－---------－－-----－-------－--－--－--－------－------－－-－--－-－----－-－----－７一、电气施工技术方案(一)施工程序：施工准备→底座、支架制安→桥架敷设、配管→设置电缆排管→控制柜安装→配线→系统调试(二)施工方法:1.控制柜安装:(1)控制柜底座按标准图册《常用低压配电设备安装》90Ｄ367施工，采用1０#槽钢制作。(2)按控制柜底固定孔尺寸，在底座上开孔，并用镀锌螺栓固定。(3)柜底座与型钢连接紧密,固定牢固，接地可靠，调整垂直度和水平度达到规范要求。(4)柜内的电缆和导线应整齐，避免交叉，并固定牢靠,电缆芯线和导线的端部均应标明编号，并与图纸一致,字迹清晰不易褪色。(5)柜内端子板的每个接线端子接线不得超过2根，电缆芯和导线应留有不小于20的余量。2.配管及管内穿线：(1)线路暗配时，管路宜沿最近的路线敷设,并应减少弯曲。埋入建筑物内的管路与建筑物表面的距离不应小于30mm管路的弯曲处不应有折皱、凹陷和裂缝,且弯扁程度不应大于管外径的10。(2)当线路明配时，弯曲半径不宜小于管外径的6倍;当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。当线路暗配时,弯曲半径不应小于管外径的6倍;当埋设于地下或混凝土内时,其弯曲半径不应小于管外径的1０...
