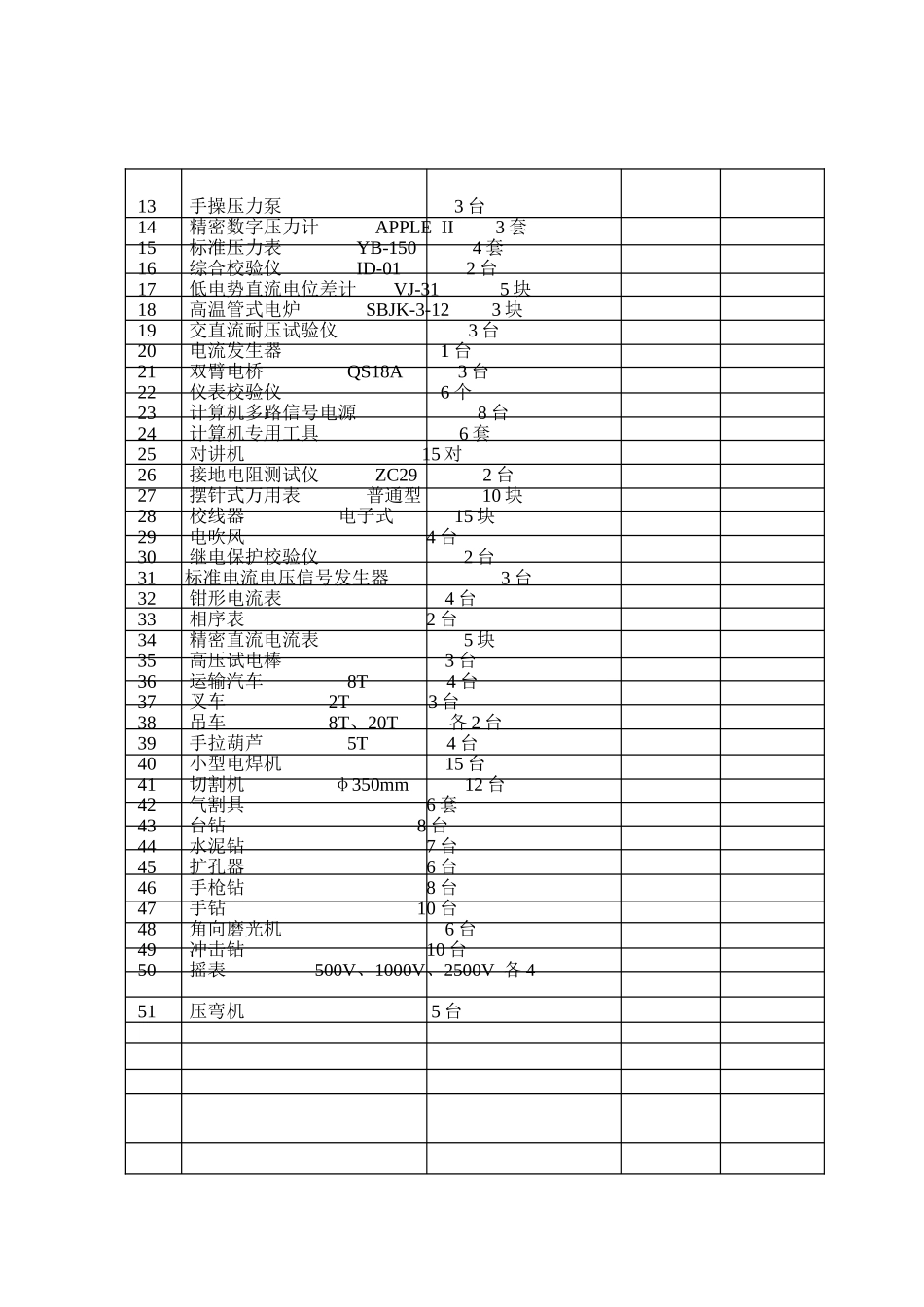

9、电气、自动化施工方案1、施工前的准备1．1熟悉图纸资料,弄清设计图的设计内容,对图中选用的电气设备和主要材料等进行统计，及时编制出库计划和购置计划,注意图纸提出的施工要求，设备规格,材料性能。1．2安全防护器具齐全，施工用各种机具均能正常作业，安全可靠。１.３做好施工机具，仪表进厂前的复检，购置工作。1.4根据机装、电气、非标、管道、筑炉等工种用电要求,依据业主的临电供配方案,合理准备现场施工用电,且按以下原则施工:1.4．1工地的临时用电、其总开关要依国家规定装设漏电保护器;1.4．2临电的配线,应使用绝缘良好的电缆,若是使用PVC绝缘电线，必须穿放管内才可使用;1．4.3放在地面上的电缆，遇到要作接头处所,必须架设与地面离开250mm以上;１.４.４电缆如跨越道路时，要设置保护,以便车辆行驶;1．4.５临时用变压器或开关站，必须做围栅及安全标志警告;1.4.6闸刀开关保险丝熔断时，应检查故障原因,后安装适当的保险丝，不可用铜丝代替使用；１.4．７工作机具使用时,须注意负载平衡。１.５做好材料上报审批,待甲方认可后，有计划备料,做好施工的日、周、月的进度计划,做好人员安排计划。1．6备好防火器材,电气室门窗齐全，玻璃完好无损，计算机房空调投入正常运行。2、电气自动化安装施工依据:２.1一般电气安装参照电气安装工程施工说明书。２.２各设备厂家提供的安装说明书。２．３依照业主与现场监理的说明。2.４国家标准规范。3、施工用主要机具及试验用主要仪表、仪器:序号名称规格、型号数量备注1数字万用表PF58块2双踪示波器BS43403块3晶体管直流稳压电源BJ17136台4自动调压器TND-36台5标准电阻箱ZX38-105台6信号发生器2F2-016台7直流钳形电流表6台8晶体管兆欧表ZC26-33块9直流毫伏表CZI-MV6块10直流毫安表CZI-MA5块11单臂电桥2台12手操真空泵2台13手操压力泵3台14精密数字压力计APPLEII3套15标准压力表YB-1504套16综合校验仪ID-012台17低电势直流电位差计VJ-315块18高温管式电炉SBJK-3-123块19交直流耐压试验仪3台20电流发生器1台21双臂电桥QS18A3台22仪表校验仪6个23计算机多路信号电源8台24计算机专用工具6套25对讲机15对26接地电阻测试仪ZC292台27摆针式万用表普通型10块28校线器电子式15块29电吹风4台30继电保护校验仪2台31标准电流电压信号发生器3台32钳形电流表4台33相序表2台34精密直流电流表5块35高压试电棒3台36运输汽车8T4台37叉车2T3台38吊车8T、20T各2台39手拉葫芦5T4台40小型电焊机15台41切割机φ350mm12台42气割具6套43台钻8台44水泥钻7台45扩孔器6台46手枪钻8台47手钻10台48角向磨光机6台49冲击钻10台50摇表500V、1000V、2500V各451压弯机5台4、施工方案：４.1成套配电柜（盘)及动力开关柜安装工程4.1.1盘柜二次运输4.１.1.1按配电柜的重量及形体大小，结合现场施工条件，由施工员决定采用吊车、汽车或人力搬运。４．1.1.2柜体上有吊环者，吊索应穿过吊环；无吊环者,吊索最好挂栓在四角主要承力结构处。不许将吊索挂在设备部件上吊装。4.1.１.3运输中要固定牢靠,防止磕碰,避免元件，仪表及油漆的损坏。4.1．2配电柜底座制作安装４.1.２.1配电柜的底座一般用型钢制作,如角钢，槽钢等,钢材规格大小根据配电柜的尺寸和重量而定,型钢先矫直再下料。4.1.2.2固定底座用的底板,强度符合安装要求，安装人员应配合或检查验收基础的准确性。４.1.2.3安装时,底座槽钢表面应保持平整，水平度、全长不直度在规范允许范围内。4.1.2.4所有基础刷防腐漆两道,颜色符合图纸要求。4.1.３配电柜（盘)开箱配电柜（盘)到达现场后，按进度情况进行开箱检查，主要检查以下内容并填写“设备开箱检查记录”。4.1.３.1规格、型号是否与设计相符,而且临时在柜（盘）上标明名称、安装编号和安装位置。４．1.3.２配电柜（盘）上零件和备品是否齐全,有无出厂图纸和技术文件。4.1.3.３有无损坏和受潮。４.１.４配电柜(盘）安装最好在土建室内完工开始进行4．1.４.1柜(盘)在室内的位置按图纸要求施工，如图纸无明确标注时；按国家规范施工。4.1.4.2在距离配电柜顶和底各200ｍm之处,按一定的位置，绷两根尼龙线作为基准线，将柜（盘）按规定的顺序比照基准线安装就位，其四角可...
