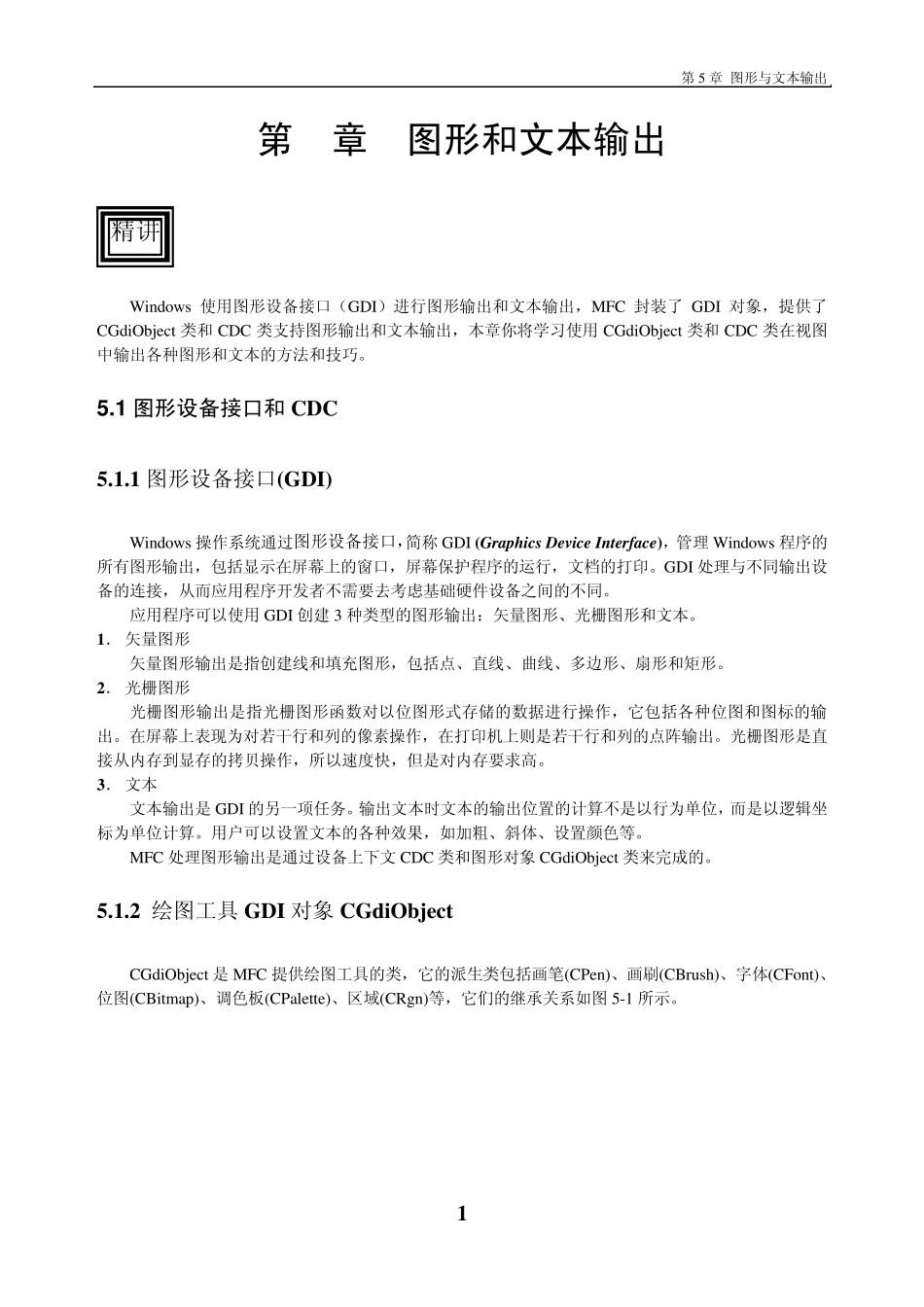

第5 章 图形与文本输出 1 第5章 图形和文本输出 精讲 Window s 使用图形设备接口（GDI）进行图形输出和文本输出，MFC 封装了GDI 对象，提供了CGdiObject 类和CDC 类支持图形输出和文本输出，本章你将学习使用CGdiObject 类和CDC 类在视图中输出各种图形和文本的方法和技巧。 5 .1 图形设备接口和CDC 5.1.1 图形设备接口(GDI) Window s 操作系统通过图形设备接口，简称GDI (Graphics Dev ice Interface)，管理Window s 程序的所有图形输出，包括显示在屏幕上的窗口，屏幕保护程序的运行，文档的打印。GDI 处理与不同输出设备的连接，从而应用程序开发者不需要去考虑基础硬件设备之间的不同。 应用程序可以使用GDI 创建3 种类型的图形输出：矢量图形、光栅图形和文本。 1． 矢量图形 矢量图形输出是指创建线和填充图形，包括点、直线、曲线、多边形、扇形和矩形。 2． 光栅图形 光栅图形输出是指光栅图形函数对以位图形式存储的数据进行操作，它包括各种位图和图标的输出。在屏幕上表现为对若干行和列的像素操作，在打印机上则是若干行和列的点阵输出。光栅图形是直接从内存到显存的拷贝操作，所以速度快，但是对内存要求高。 3． 文本 文本输出是 GDI 的另一项任务。输出文本时文本的输出位置的计算不是以行为单位，而是以逻辑坐标为单位计算。用户可以设置文本的各种效果，如加粗、斜体、设置颜色等。 MFC 处理图形输出是通过设备上下文CDC 类和图形对象CGdiObject 类来完成的。 5.1.2 绘图工具 GDI 对象CGdiObject CGdiObject 是 MFC 提供绘图工具的类，它的派生类包括画笔(CPen)、画刷(CBrush)、字体(CFont)、位图(CBitmap)、调色板(CPalette)、区域(CRgn)等，它们的继承关系如图5-1 所示。 VC++6 简明教程 2 图5-1 CGdiObject 类的构成 各个派生类的任务是： 1． 画笔(CPen) 封装GDI 画笔，用于绘制对象的边框以及直线和曲线。默认画笔用于绘制与一个像素等宽的黑色实线。 2． 画刷(CBru sh) 封装GDI 画刷。画刷是用来填充一个封闭的图形对象(如矩形，圆形)的内部区域。默认的画刷颜色是白色。 3． 字体(CFont) 封装GDI 字体对象，用户可以建立一种GDI 字体，并使用CFont 的成员函数来访问它。主要影响文本输出的效果，包括文字的大小、是否加粗、是否斜体、是否加下划线等。 4． 位图(CBitmap) 封装GDI 位图，提供成员函数装载和位图操作，位图可以用于填...
