VCA810中文资料VIP免费

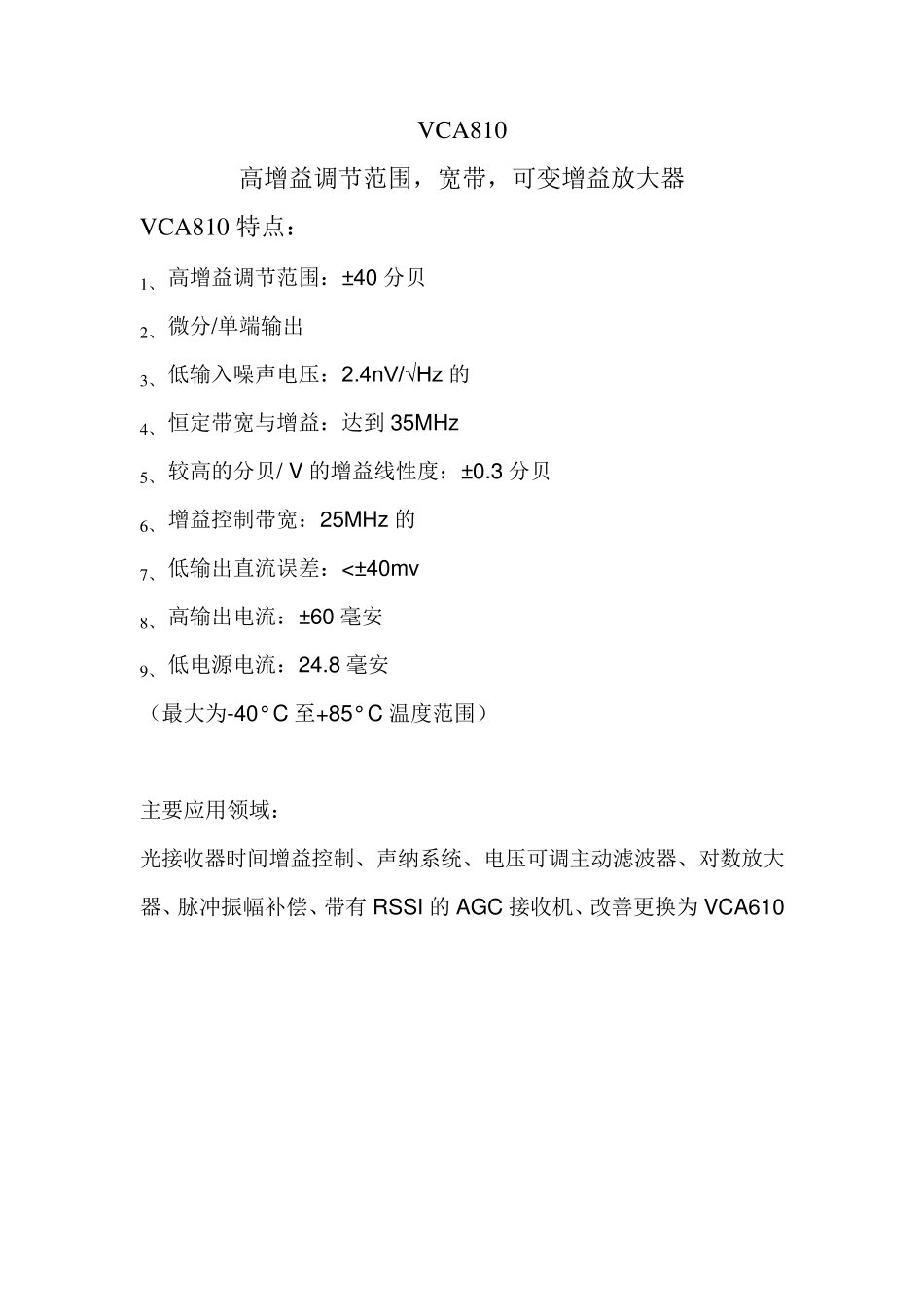

VCA810中文资料_第1页
1/22

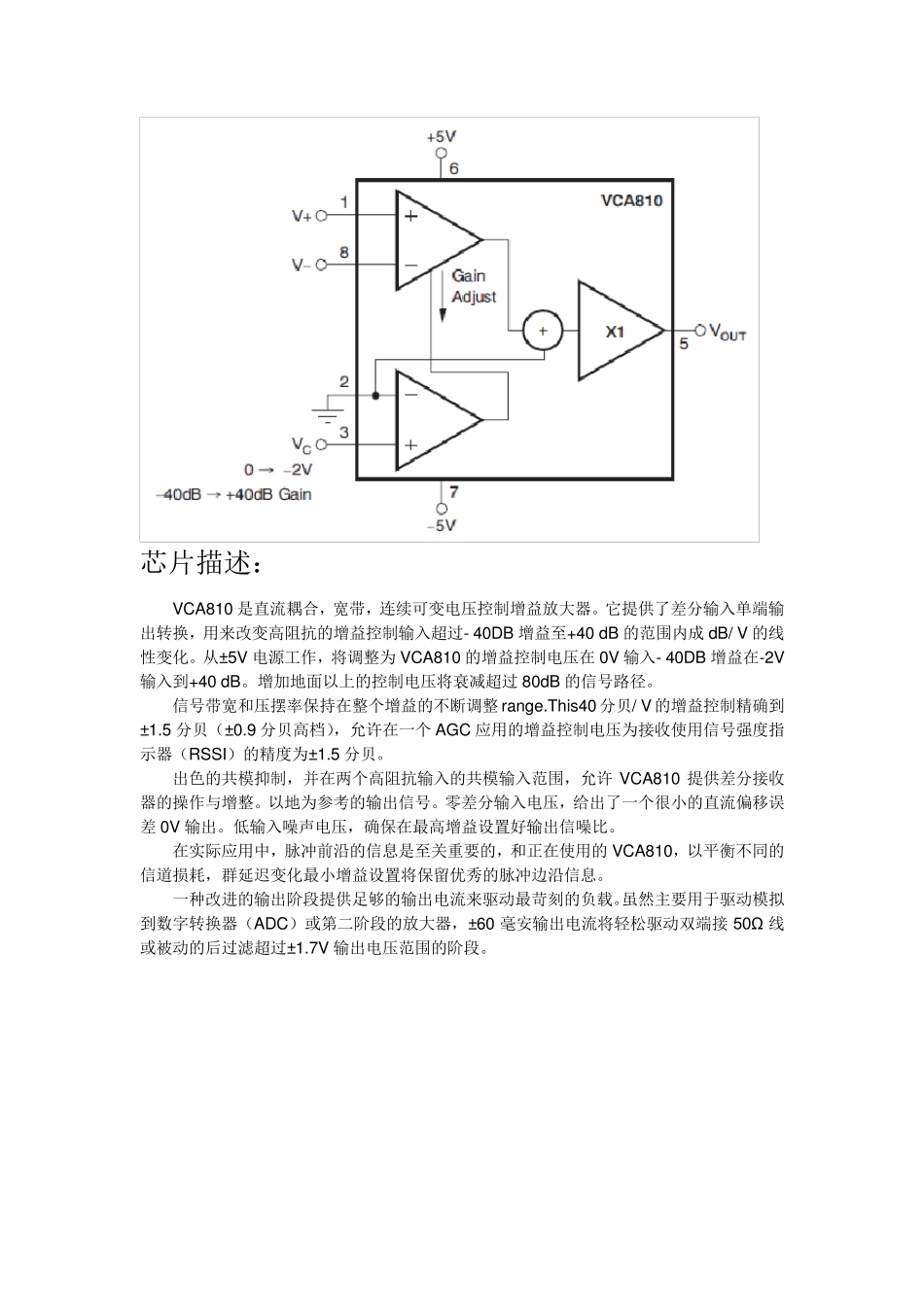

VCA810中文资料_第2页
2/22

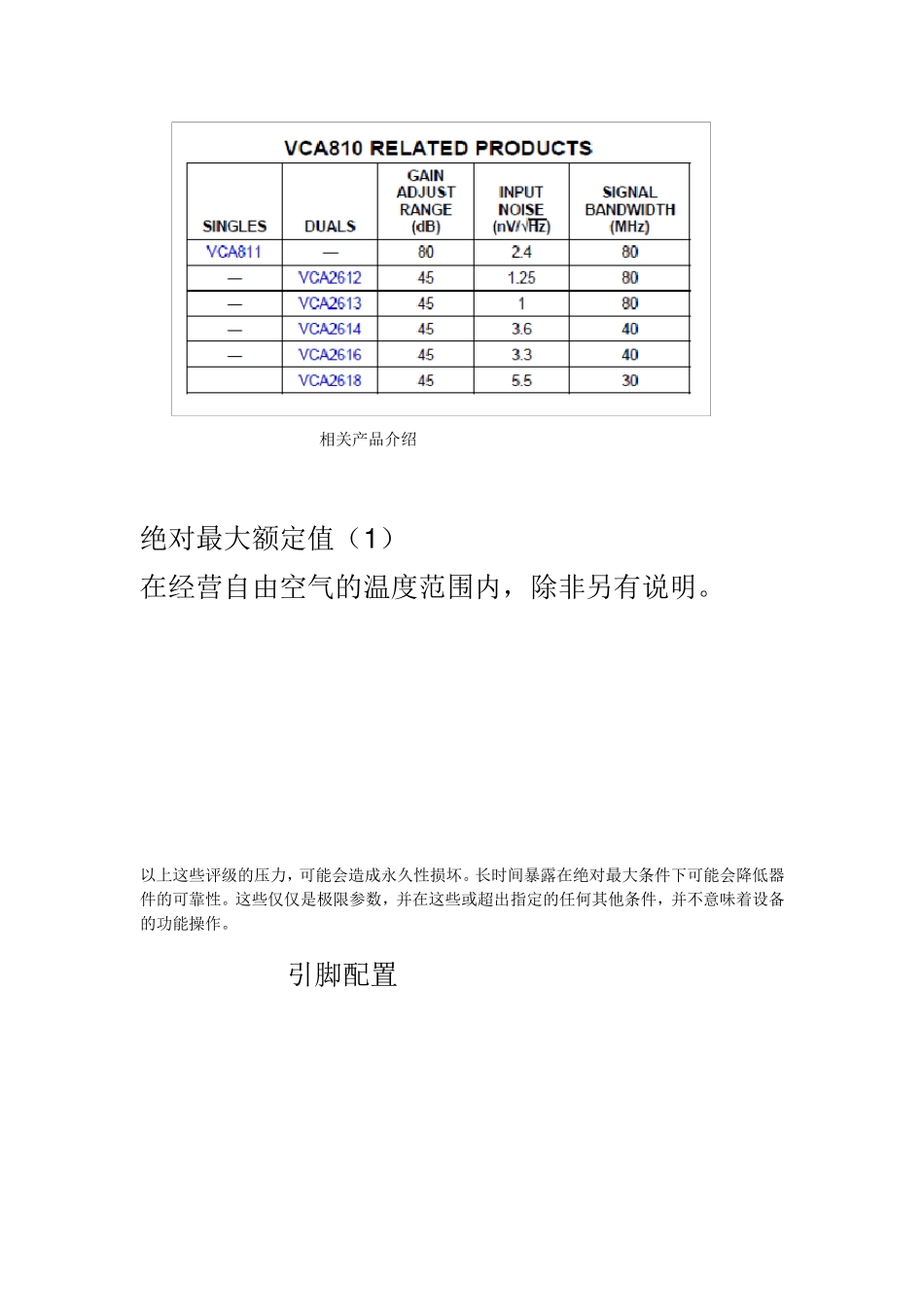

VCA810中文资料_第3页
3/22
VCA810 高增益调节范围,宽带,可变增益放大器 VCA810 特点: 1、 高增益调节范围:±40 分贝 2、 微分/单端输出 3、 低输入噪声电压:2.4nV/√Hz 的 4、 恒定带宽与增益:达到 35MHz 5、 较高的分贝/ V 的增益线性度:±0.3 分贝 6、 增益控制带宽:25MHz 的 7、 低输出直流误差:<±40mv 8、 高输出电流:±60 毫安 9、 低电源电流:24.8 毫安 (最大为-40° C 至+85° C 温度范围) 主要应用领域: 光接收器时间增益控制、声纳系统、电压可调主动滤波器、对数放大器、脉冲振幅补偿、带有 RSSI 的 AGC 接收机、改善更换为 VCA610 芯片描述: VCA810 是直流耦合,宽带,连续可变电压控制增益放大器。它提供了差分输入单端输出转换,用来改变高阻抗的增益控制输入超过- 40DB 增益至+40 dB 的范围内成 dB/ V 的线性变化。从±5V 电源工作,将调整为 VCA810 的增益控制电压在 0V 输入- 40DB 增益在-2V输入到+40 dB。增加地面以上的控制电压将衰减超过 80dB 的信号路径。 信号带宽和压摆率保持在整个增益的不断调整 range.This40 分贝/ V 的增益控制精确到±1.5 分贝(±0.9 分贝高档),允许在一个 AGC 应用的增益控制电压为接收使用信号强度指示器(RSSI)的精度为±1.5 分贝。 出色的共模抑制,并在两个高阻抗输入的共模输入范围,允许 VCA810 提供差分接收器的操作与增整。以地为参考的输出信号。零差分输入电压,给出了一个很小的直流偏移误差 0V 输出。低输入噪声电压,确保在最高增益设置好输出信噪比。 在实际应用中,脉冲前沿的信息是至关重要的,和正在使用的 VCA810,以平衡不同的信道损耗,群延迟变化最小增益设置将保留优秀的脉冲边沿信息。 一种改进的输出阶段提供足够的输出电流来驱动最苛刻的负载。虽然主要用于驱动模拟到数字转换器(ADC)或第二阶段的放大器,±60 毫安输出电流将轻松驱动双端接 50Ω 线或被动的后过滤超过±1.7V 输出电压范围的阶段。 相关产品介绍 绝对最大额定值(1 ) 在经营自由空气的温度范围内,除非另有说明。 以上这些评级的压力,可能会造成永久性损坏。长时间暴露在绝对最大条件下可能会降低器件的可靠性。这些仅仅是极限参数,并在这些或超出指定的任何其他条件,并不意味着设备的功能操作。 引脚配置 1 高级版本指标 2、nc =不连接。 电气特性:VS=±5V 黑体字限额是在+25 ° C 测试 在 RL=50...
