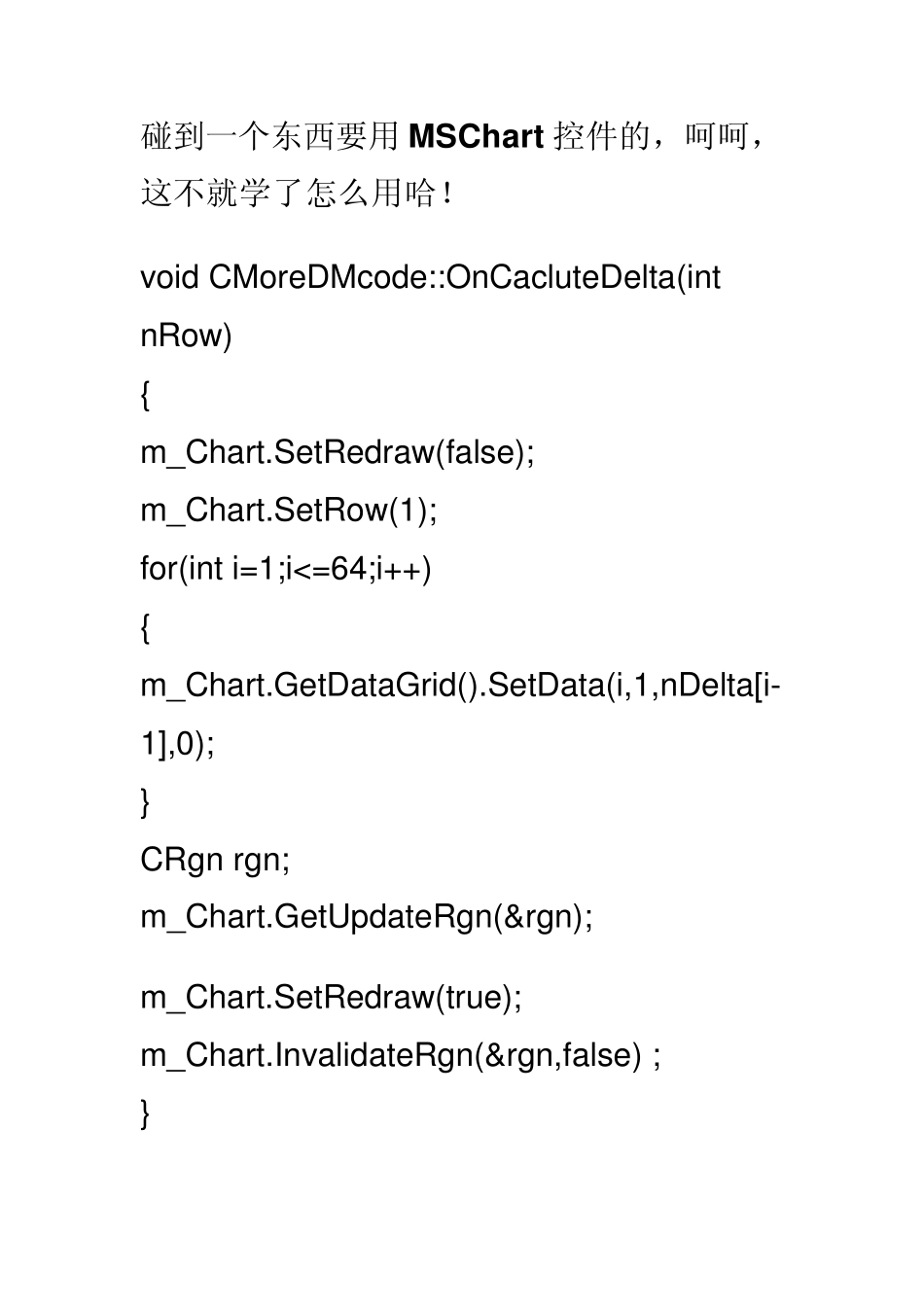

碰到一个东西要用 MSChart 控件的，呵呵，这不就学了怎么用哈！ void CMoreDMcode::OnCacluteDelta(int nRow) { m_Chart.SetRedraw(false); m_Chart.SetRow(1); for(int i=1;i<=64;i++) { m_Chart.GetDataGrid().SetData(i,1,nDelta[i-1],0); } CRgn rgn; m_Chart.GetUpdateRgn(&rgn); m_Chart.SetRedraw(true); m_Chart.InvalidateRgn(&rgn,false) ; } void CMoreDMcode::InitChart() { VARIANT var; m_Chart.SetColumnCount(1); //设置曲线条数 m_Chart.SetRowCount(64); //一条曲线有64个点 m_Chart.SetTitleText("二位形态码△t 变化趋势"); m_Chart.SetChartType(1|2);// //m_Chart.SetShowLegend(TRUE); //设置X 轴 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale().SetAuto(FALSE); // 不自动标注 X轴刻度 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale().SetDivisionsPerLabel(8);// 每四刻度一个标注 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale().SetDivisionsPerTick(8); // 每刻度一个刻度线 //m_Chart.GetPlot().GetAxis(0,var).GetValueScale().SetMinorDivision(1); // 每刻度一个刻度线 m_Chart.GetPlot().GetAxis(0,var).GetValueScale().SetMaximum(64); // X 轴最大刻度 m_Chart.GetPlot().GetAxis(0,var).GetValueScale().SetMinimum(0); // X 轴最小刻度 m_Chart.GetPlot().GetAxis(0,var).GetAxisTitle().SetText("二位形态码"); //设置 Y 轴 m_Chart.GetPlot().GetAxis(1,var).GetValueScale().SetAuto(FALSE); // 不自动标注 Y 轴刻度 m_Chart.GetPlot().GetAxis(1,var).GetValueScale().SetMaximum(100); // Y 轴最大刻度 m_Chart.GetPlot().GetAxis(1,var).GetValueScale().SetMinimum(0); // Y 轴最小刻度 m_Chart.GetPlot().GetAxis(1,var).GetValueScale().SetMajorDivision(10); // Y 轴刻度10等分 m_Chart.GetPlot().GetAxis(1,var).GetValueScale().SetMinorDivision(1); // 每刻度一个刻度线 //m_Chart.GetPlot().GetAxis(1,var).GetAxisTitle().SetText("△t 变化趋势"); // Y 轴名称 //m_Chart.GetPlot().GetAxis(1,var).GetAxisTitle().GetTextLayout().SetOrientation(2);//Y轴名称排列方式 m_Chart.GetPlot().SetUniformAxis(FALSE); } void CMoreDMcode::OnMSChartDraw() { CString str;...
