VC串口编程图解教程VIP免费

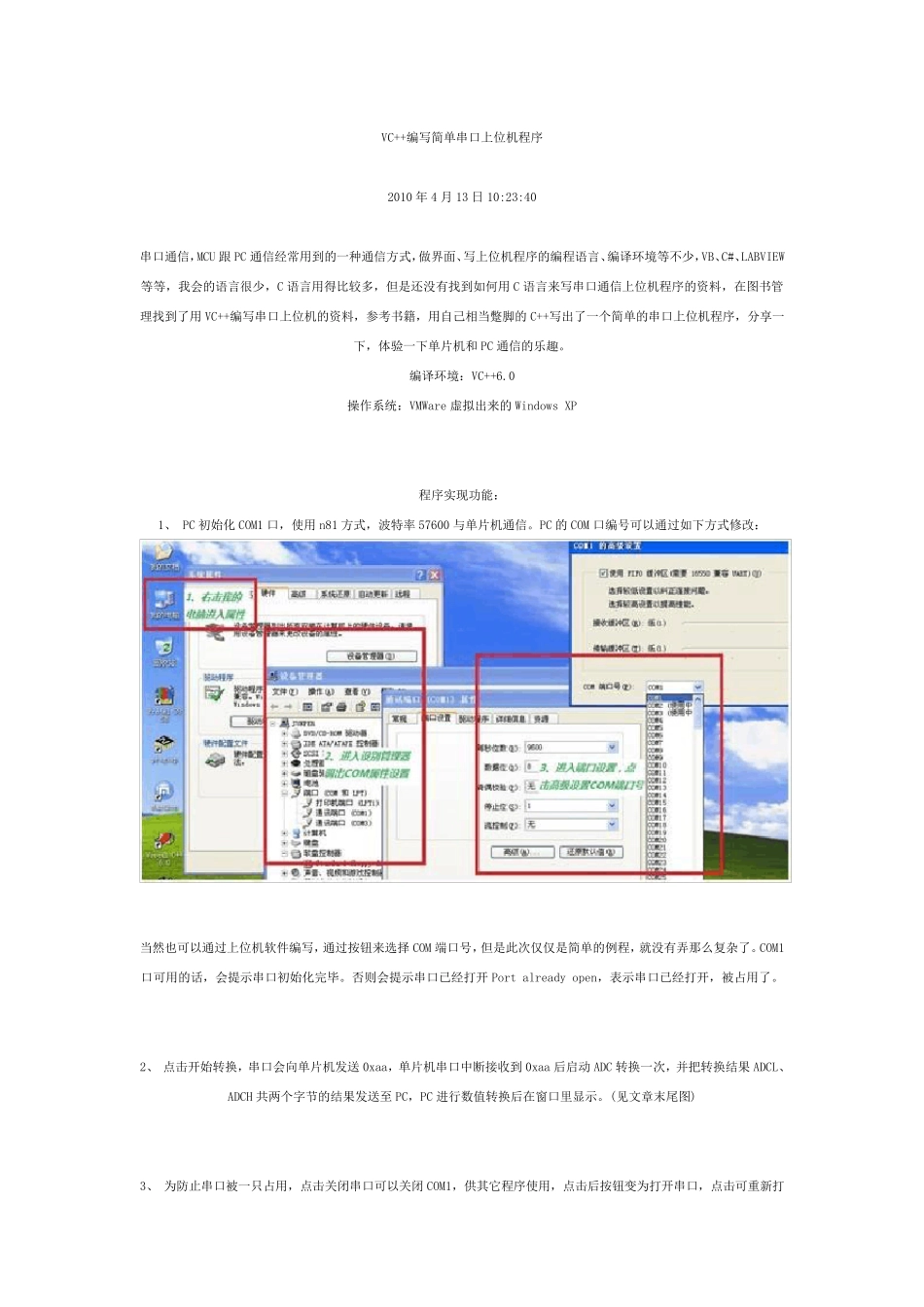

VC串口编程图解教程_第1页
1/15

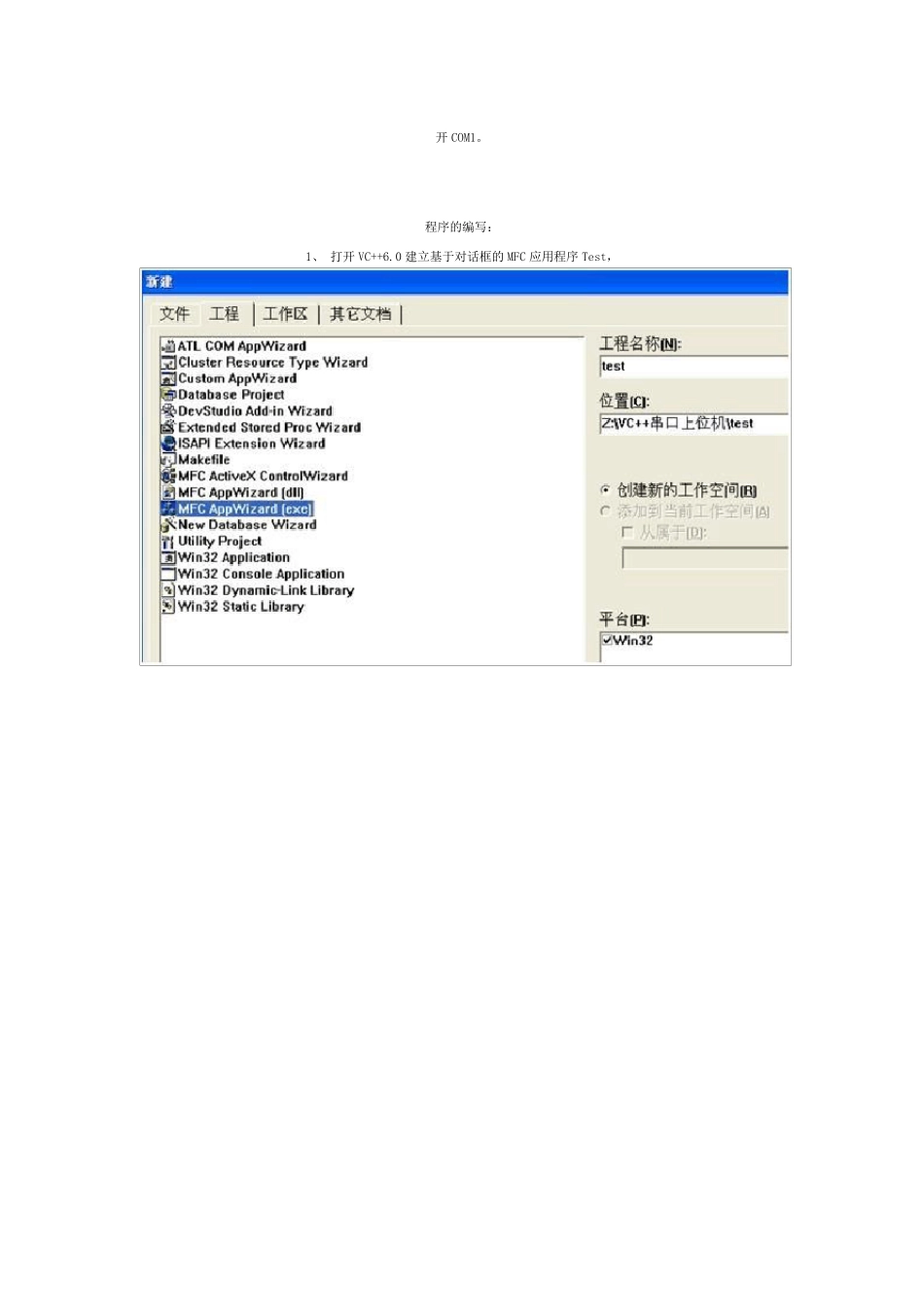

VC串口编程图解教程_第2页
2/15

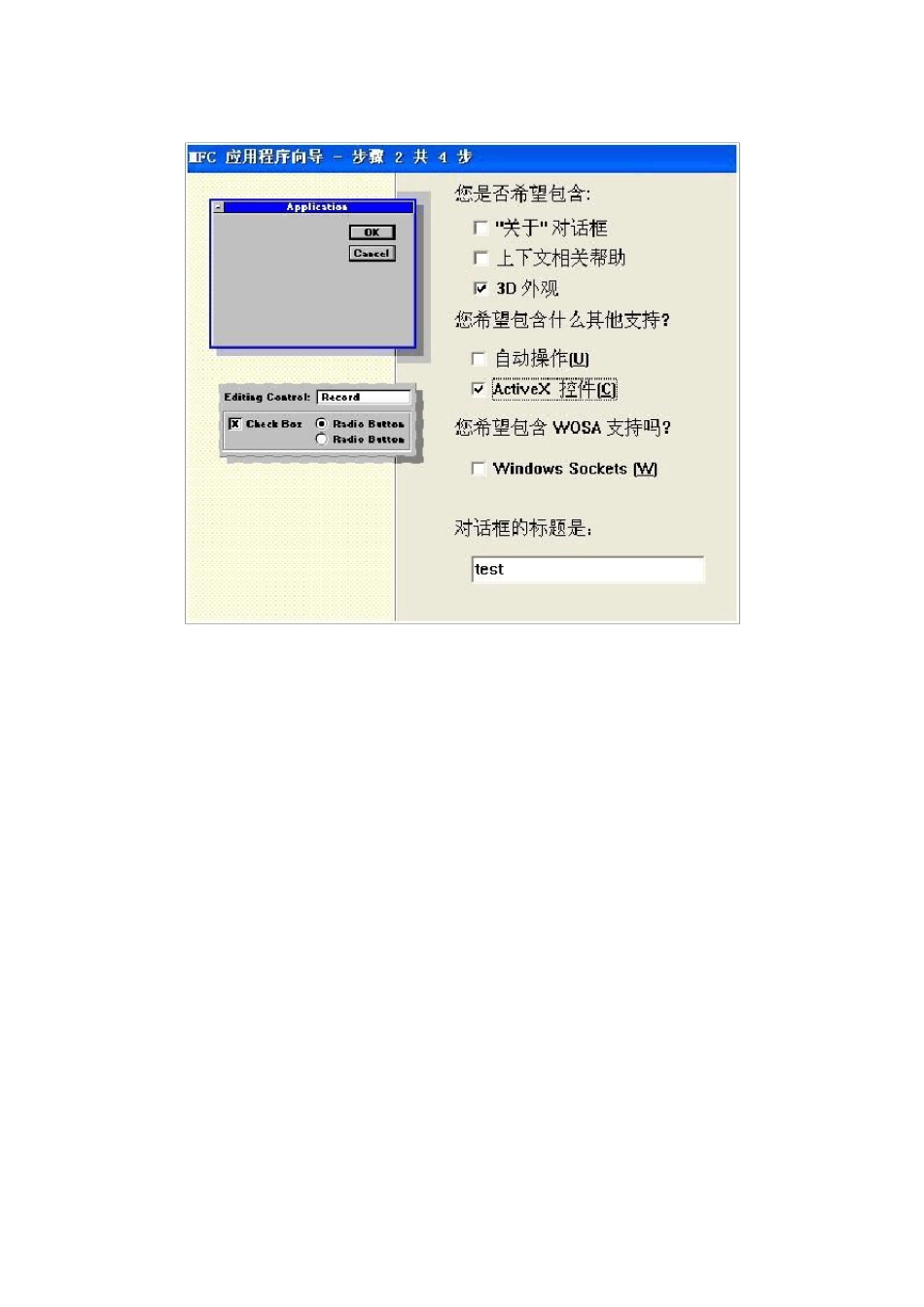

VC串口编程图解教程_第3页
3/15
VC++编写简单串口上位机程序 2010 年4 月13 日10:23:40 串口通信,MCU 跟PC 通信经常用到的一种通信方式,做界面、写上位机程序的编程语言、编译环境等不少,VB、C#、LABVIEW等等,我会的语言很少,C 语言用得比较多,但是还没有找到如何用C 语言来写串口通信上位机程序的资料,在图书管理找到了用VC++编写串口上位机的资料,参考书籍,用自己相当蹩脚的C++写出了一个简单的串口上位机程序,分享一下,体验一下单片机和 PC 通信的乐趣。 编译环境:VC++6.0 操作系统:VMWare 虚拟出来的Windows XP 程序实现功能: 1、 PC 初始化 COM1 口,使用n81 方式,波特率 57600 与单片机通信。PC 的COM 口编号可以通过如下方式修改: 当然也可以通过上位机软件编写,通过按钮来选择 COM 端口号,但是此次仅仅是简单的例程,就没有弄那么复杂了。COM1口可用的话,会提示串口初始化完毕。否则会提示串口已经打开Port already open,表示串口已经打开,被占用了。 2、 点击开始转换,串口会向单片机发送0xaa,单片机串口中断接收到0xaa 后启动ADC 转换一次,并把转换结果ADCL、ADCH 共两 个字 节 的结果发送至 PC,PC 进 行 数 值 转换后在窗 口里 显 示。(见 文 章 末 尾 图) 3、 为 防 止 串口被一只 占用,点击关 闭 串口可以关 闭 COM1,供 其 它 程序使用,点击后按钮变 为 打开串口,点击可重 新 打开COM1。 程序的编写: 1、 打开VC++6.0 建立基于对话框的MFC 应用程序Test, 2、 在项目中插入 MSComm 控件:工程->增加到工程->Components and Controls->双击 Registered ActiveX Controls->选择 Microsoft Communications Control, version 6.0->Insert,按默认值添加,你会发现多了个电话图标,这是增加后串口通信控件。 3、 删除确认、取消和提示框,添加“电话”、进程、静态文本、按钮、编辑框,拖动添加的控件,根据喜好布局。 4、 右击编辑框Edit 选择属性,在样式里设置,勾选多行、垂直滚动,其它可按默认值。 右击静态文本 Text 选择属性,在常规设置里,修改标题。 右击按钮 PushButton 选择属性,在在常规设置里,修改标题。 修改后界面如下,程序写出来运行时“电话”标志会自动消失。 5、 查看->建立类向导 MFC ClassWizard->Member Viariable,选择 ClassName 为 CTestDlg 的类,Control ID 为 MSCOMM1,双击它,为它...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

VC串口编程图解教程
