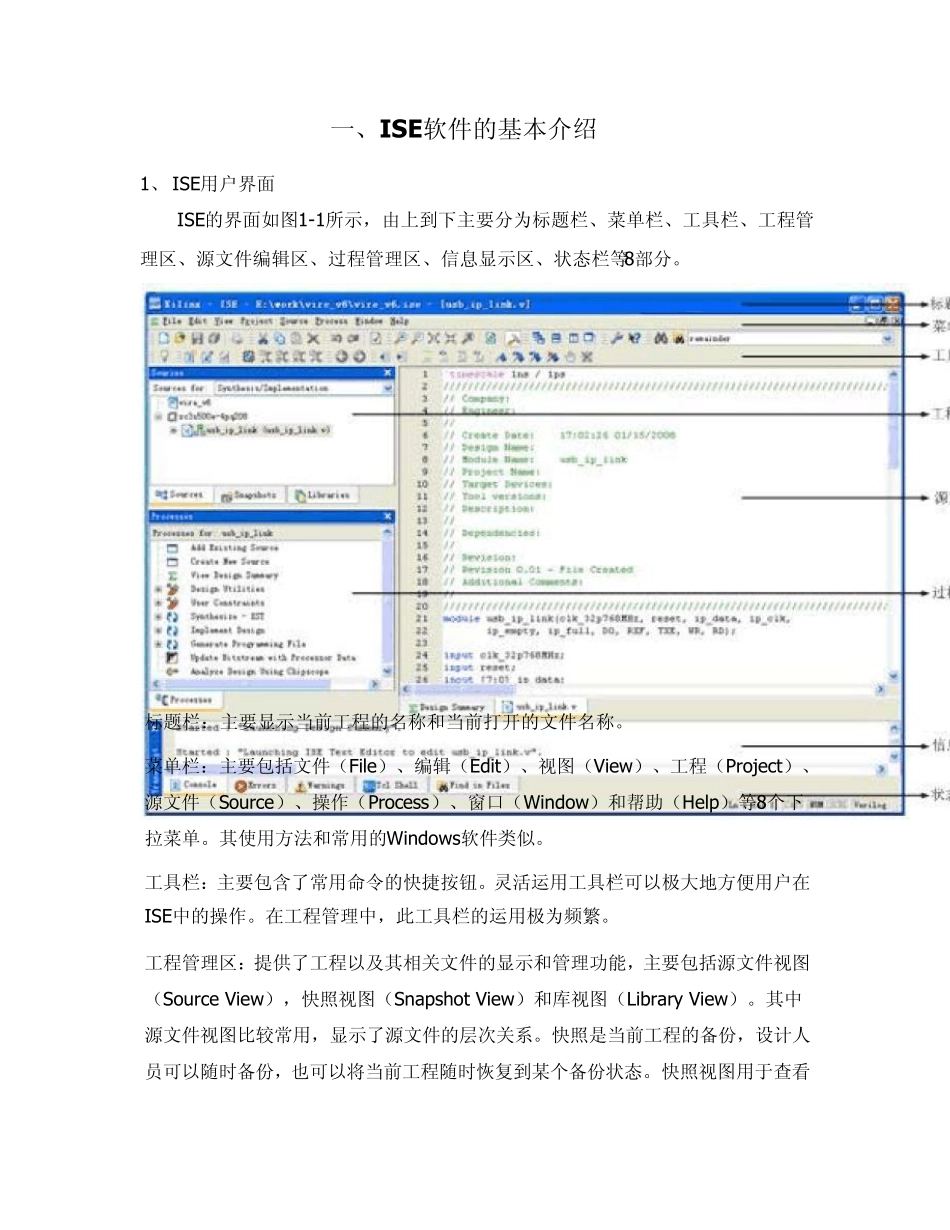

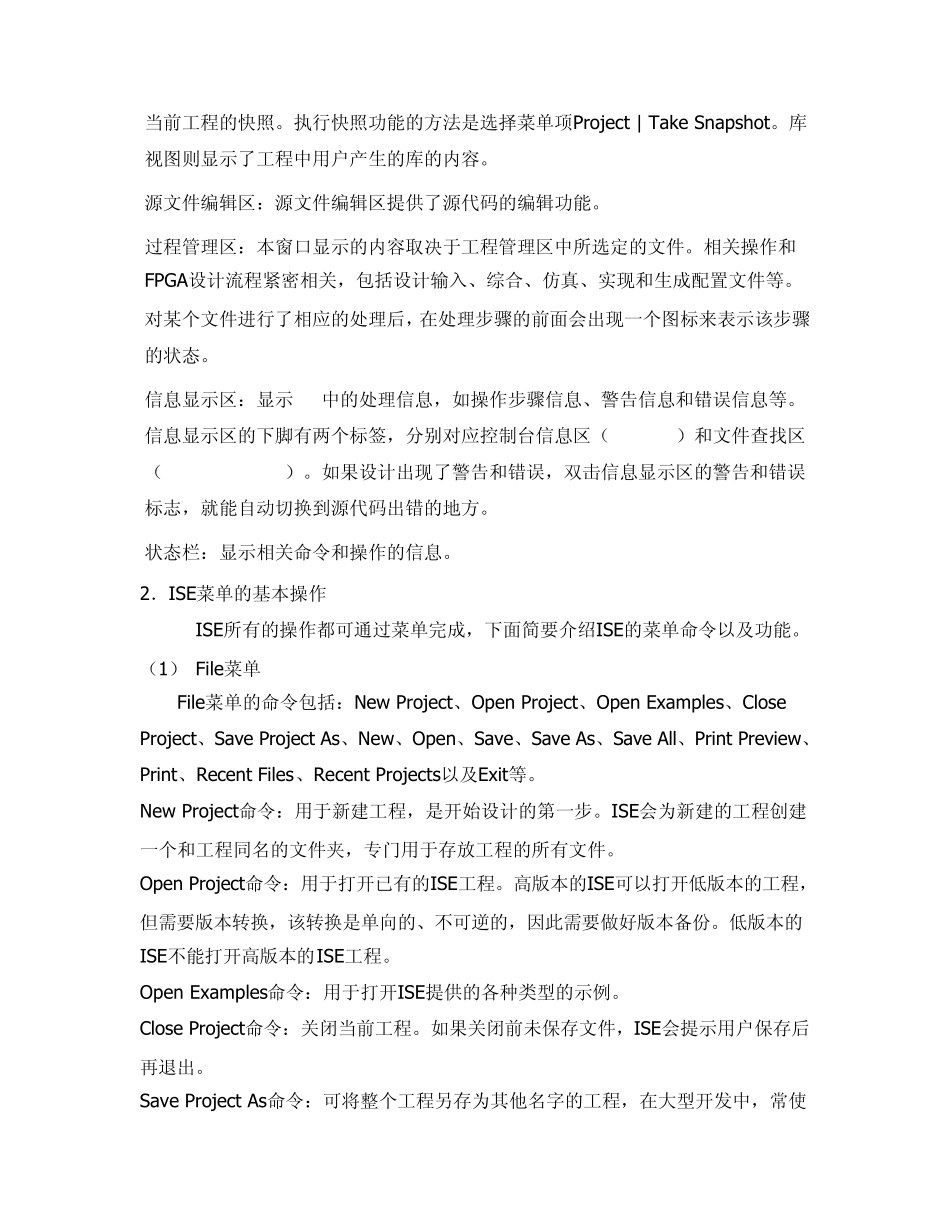

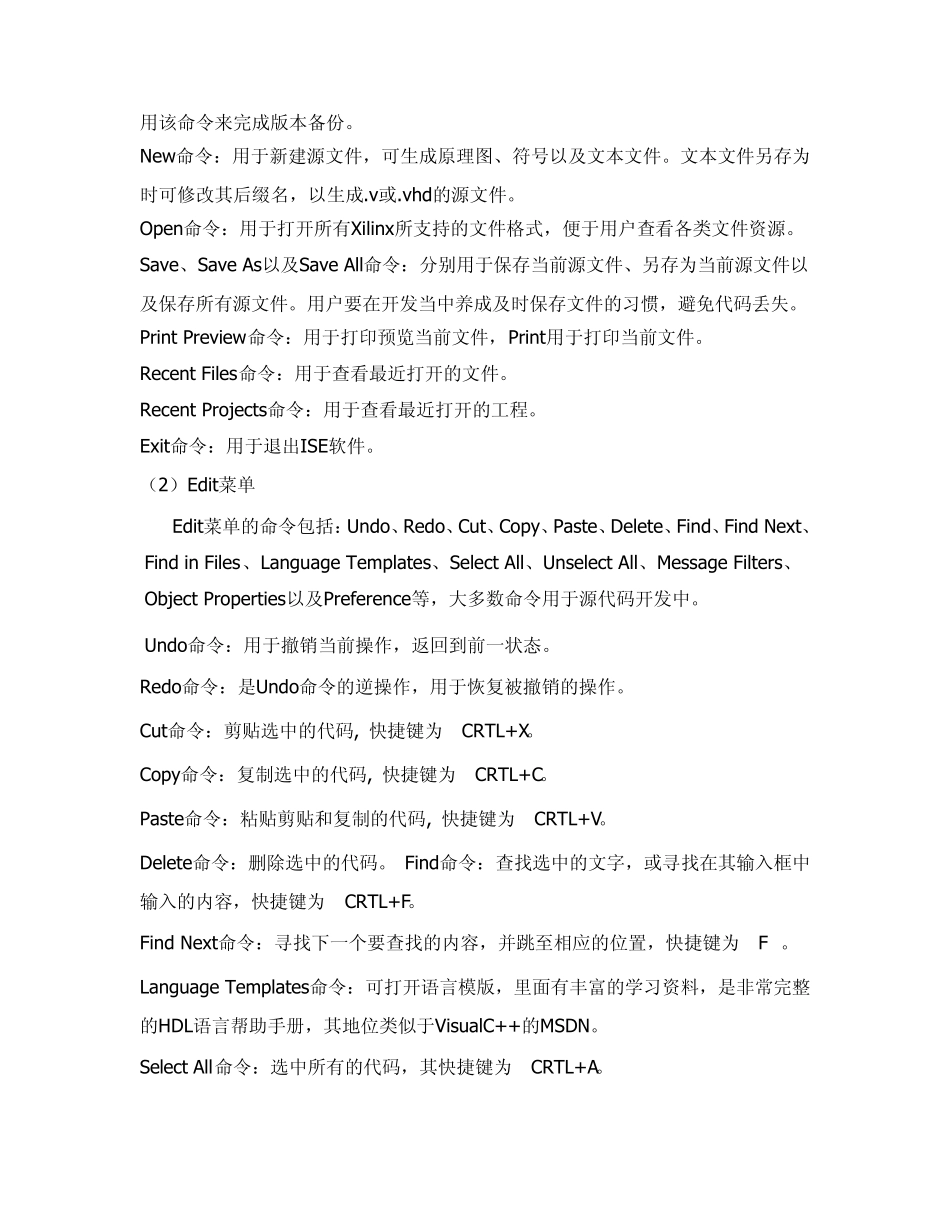

一、ISE软件的基本介绍 1、 ISE用户界面 ISE的界面如图1-1所示，由上到下主要分为标题栏、菜单栏、工具栏、工程管理区、源文件编辑区、过程管理区、信息显示区、状态栏等8部分。 标题栏：主要显示当前工程的名称和当前打开的文件名称。 菜单栏：主要包括文件（File）、编辑（Edit）、视图（View）、工程（Project）、源文件（Source）、操作（Process）、窗口（Window）和帮助（Help）等8个下拉菜单。其使用方法和常用的Windows软件类似。 工具栏：主要包含了常用命令的快捷按钮。灵活运用工具栏可以极大地方便用户在ISE中的操作。在工程管理中，此工具栏的运用极为频繁。 工程管理区：提供了工程以及其相关文件的显示和管理功能，主要包括源文件视图（Source View），快照视图（Snapshot View）和库视图（Library View）。其中源文件视图比较常用，显示了源文件的层次关系。快照是当前工程的备份，设计人员可以随时备份，也可以将当前工程随时恢复到某个备份状态。快照视图用于查看当前工程的快照。执行快照功能的方法是选择菜单项Project | Take Snapshot。库视图则显示了工程中用户产生的库的内容。 源文件编辑区：源文件编辑区提供了源代码的编辑功能。 过程管理区：本窗口显示的内容取决于工程管理区中所选定的文件。相关操作和FPGA设计流程紧密相关，包括设计输入、综合、仿真、实现和生成配置文件等。对某个文件进行了相应的处理后，在处理步骤的前面会出现一个图标来表示该步骤的状态。 信息显示区：显示ISE中的处理信息，如操作步骤信息、警告信息和错误信息等。信息显示区的下脚有两个标签，分别对应控制台信息区（Console）和文件查找区（Find in Files）。如果设计出现了警告和错误，双击信息显示区的警告和错误标志，就能自动切换到源代码出错的地方。 状态栏：显示相关命令和操作的信息。 2．ISE菜单的基本操作 ISE所有的操作都可通过菜单完成，下面简要介绍ISE的菜单命令以及功能。 （1） File菜单 File菜单的命令包括：New Project、Open Project、Open Examples、Close Project、Save Project As、New、Open、Save、Save As、Save All、Print Preview、Print、Recent Files、Recent Projects以及Exit等。 New Project命令：用于新建工程，是开始设计的第一步。ISE会为新建的工程创建一个和工程同名的文件夹，专门用于存放工程的所有文件。 Open Project命令：用于打开已有的ISE工程。高版...
