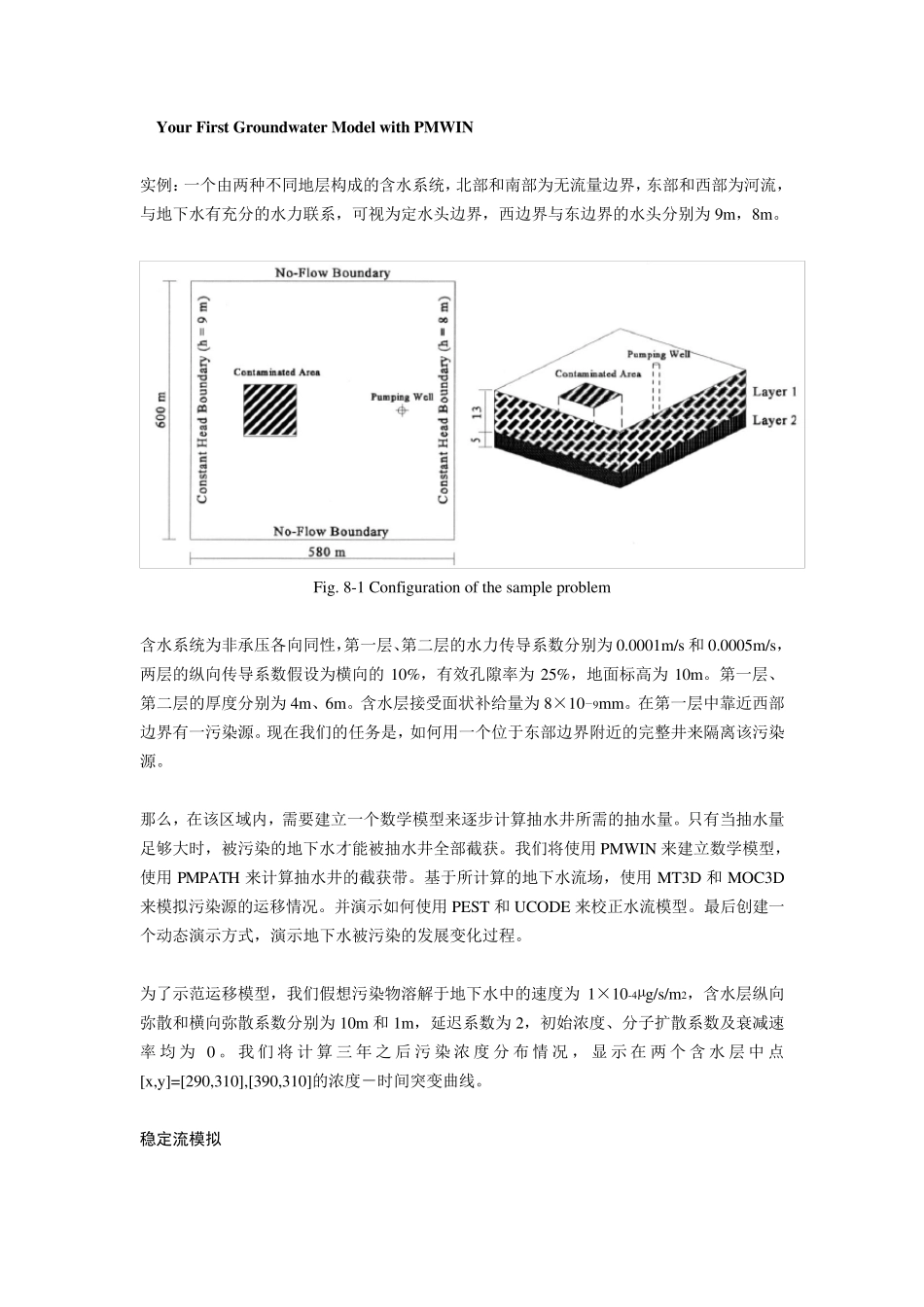

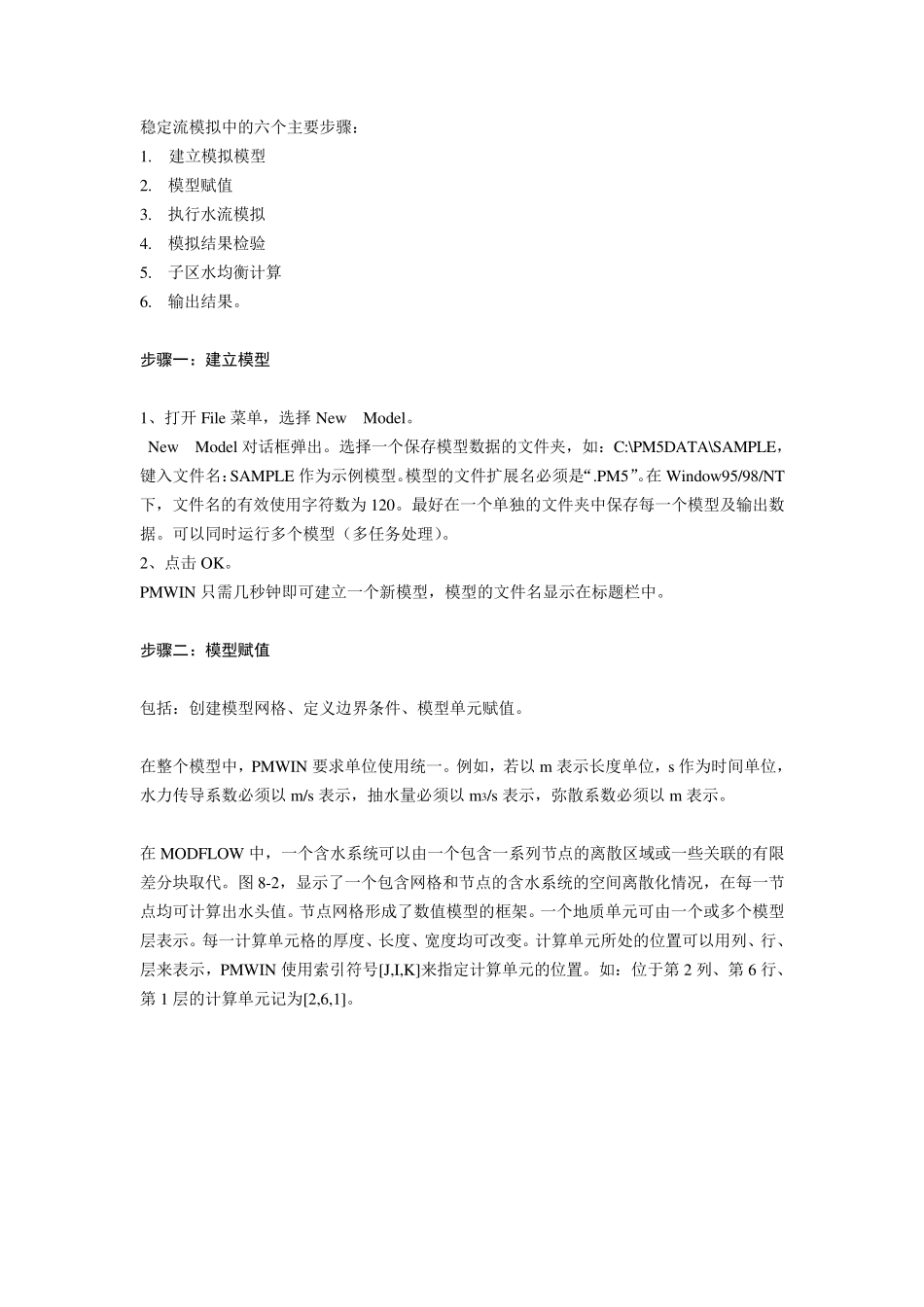

Your First Groundw ater Model w ith PMWIN 实例：一个由两种不同地层构成的含水系统，北部和南部为无流量边界，东部和西部为河流，与地下水有充分的水力联系，可视为定水头边界，西边界与东边界的水头分别为9m，8m。 Fig. 8-1 Configu ration of the sample problem 含水系统为非承压各向同性，第一层、第二层的水力传导系数分别为0.0001m/s 和0.0005m/s，两层的纵向传导系数假设为横向的10%，有效孔隙率为25%，地面标高为10m。第一层、第二层的厚度分别为4m、6m。含水层接受面状补给量为8×10－9mm。在第一层中靠近西部边界有一污染源。现在我们的任务是，如何用一个位于东部边界附近的完整井来隔离该污染源。 那么，在该区域内，需要建立一个数学模型来逐步计算抽水井所需的抽水量。只有当抽水量足够大时，被污染的地下水才能被抽水井全部截获。我们将使用 PMWIN 来建立数学模型，使用 PMPATH 来计算抽水井的截获带。基于所计算的地下水流场，使用 MT3D 和MOC3D来模拟污染源的运移情况。并演示如何使用 PEST 和UCODE 来校正水流模型。最后创建一个动态演示方式，演示地下水被污染的发展变化过程。 为了示范运移模型，我们假想污染物溶解于地下水中的速度为1×10-4µg/s/m2，含水层纵向弥 散 和橫 向弥 散 系数分别为10m 和1m，延 迟 系数为2，初 始 浓 度、分子 扩 散 系数及 衰 减 速率均 为0 。我 们 将计 算 三 年 之 后污 染 浓 度分布 情况，显 示在 两个含水层中 点[x ,y ]=[290,310],[390,310]的浓 度－时间 突 变曲 线 。 稳定流模拟 稳定流模拟中的六个主要步骤： 1. 建立模拟模型 2. 模型赋值 3. 执行水流模拟 4. 模拟结果检验 5. 子区水均衡计算 6. 输出结果。 步骤一：建立模型 1、打开File 菜单，选择New Model。 New Model 对话框弹出。选择一个保存模型数据的文件夹，如：C:\PM5DATA\SAMPLE，键入文件名：SAMPLE 作为示例模型。模型的文件扩展名必须是“.PM5”。在 Window 95/98/NT下，文件名的有效使用字符数为120。最好在一个单独的文件夹中保存每一个模型及输出数据。可以同时运行多个模型（多任务处理）。 2、点击 OK。 PMWIN 只需几秒钟即可建立一个新模型，模型的文件名显示在标题栏中。 步骤二：模型赋值 包括：创建模型网格、定义边界条件、模型单元赋值。 在整个模型中，PMWIN 要求单位使用统一。例如，若以 ...
