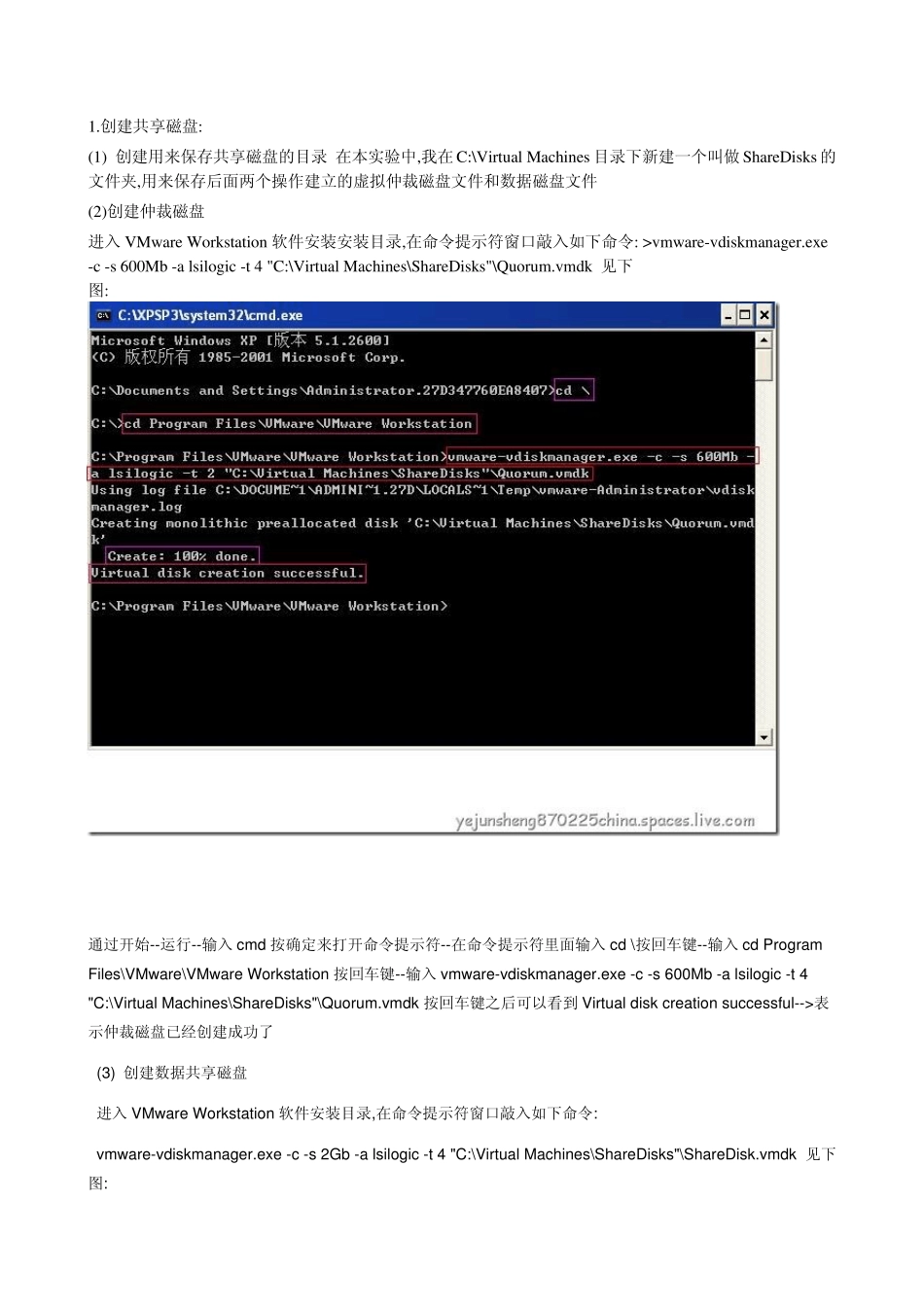

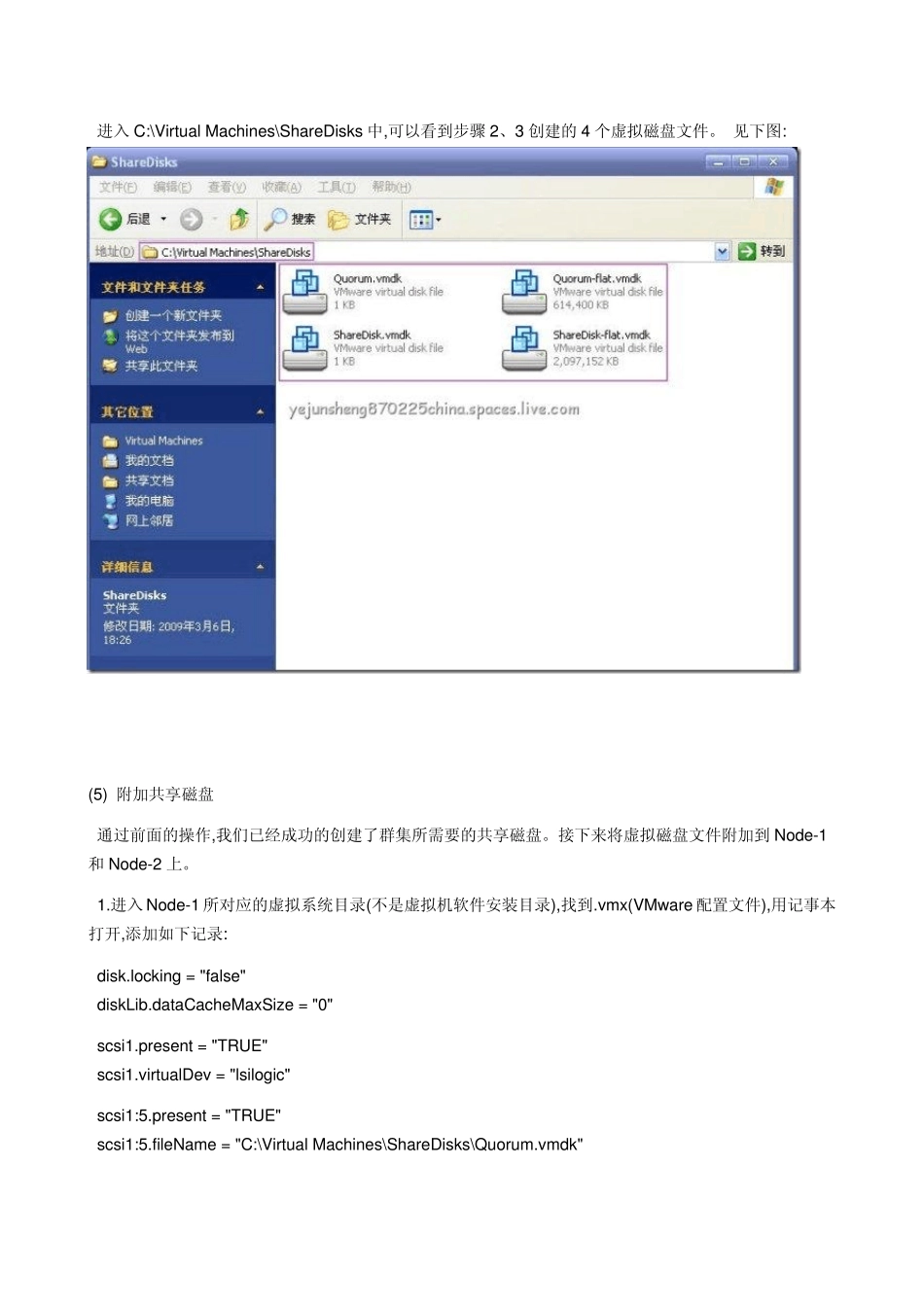

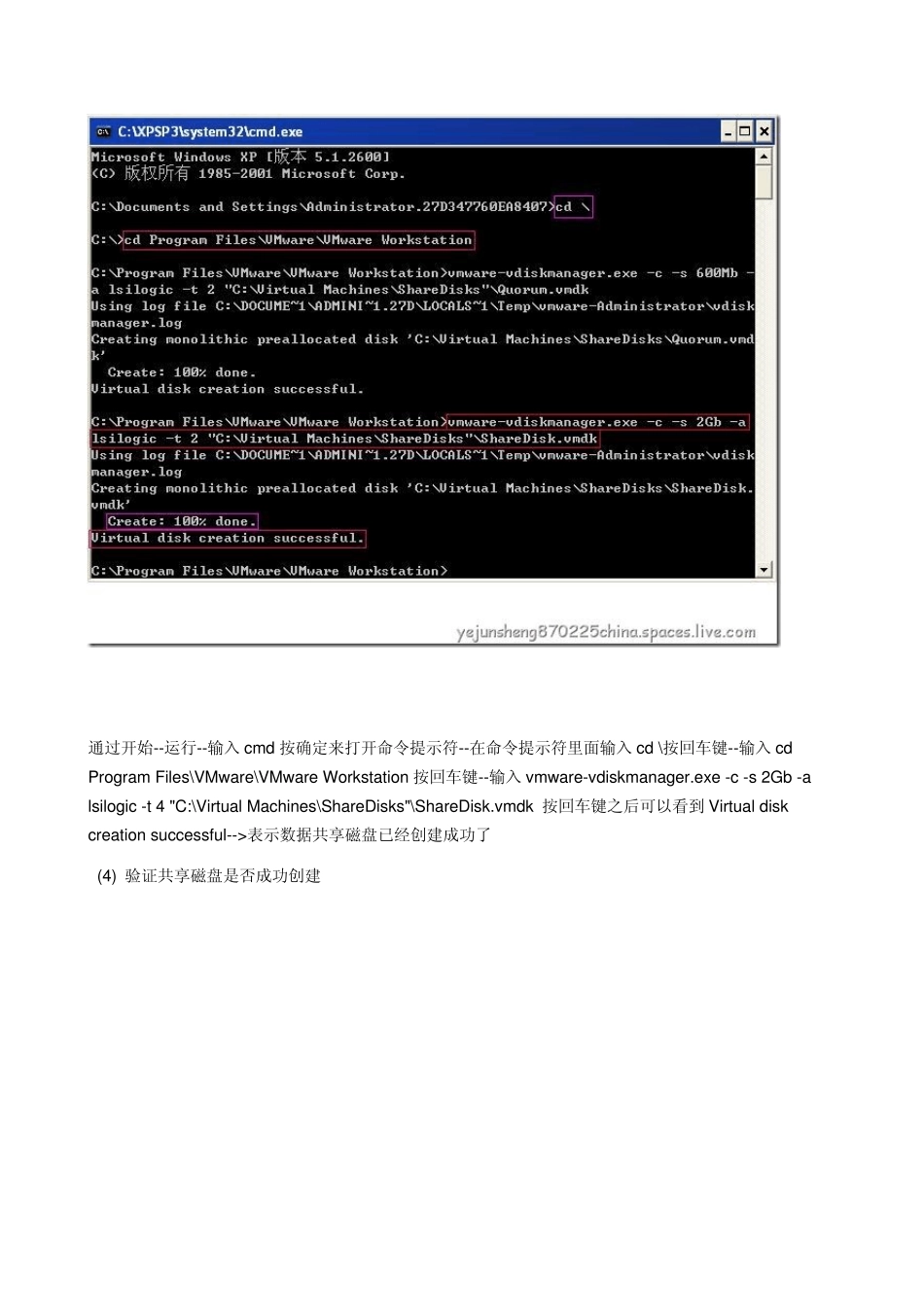

1.创建共享磁盘: (1) 创建用来保存共享磁盘的目录 在本实验中,我在C:\Virtual Machines 目录下新建一个叫做 ShareDisks 的文件夹,用来保存后面两个操作建立的虚拟仲裁磁盘文件和数据磁盘文件 (2)创建仲裁磁盘 进入 VMware Workstation 软件安装安装目录,在命令提示符窗口敲入如下命令: >vmware-vdiskmanager.exe -c -s 600Mb -a lsilogic -t 4 "C:\Virtual Machines\ShareDisks"\Quorum.vmdk 见下图: 通过开始--运行--输入 cmd 按确定来打开命令提示符--在命令提示符里面输入 cd \按回车键--输入 cd Program Files\VMware\VMware Workstation 按回车键--输入 vmware-vdiskmanager.exe -c -s 600Mb -a lsilogic -t 4 "C:\Virtual Machines\ShareDisks"\Quorum.vmdk 按回车键之后可以看到 Virtual disk creation successful-->表示仲裁磁盘已经创建成功了 (3) 创建数据共享磁盘 进入 VMware Workstation 软件安装目录,在命令提示符窗口敲入如下命令: vmware-vdiskmanager.exe -c -s 2Gb -a lsilogic -t 4 "C:\Virtual Machines\ShareDisks"\ShareDisk.vmdk 见下图: 通过开始--运行--输入cmd 按确定来打开命令提示符--在命令提示符里面输入cd \按回车键--输入cd Program Files\VMware\VMware Workstation 按回车键--输入vmware-vdiskmanager.exe -c -s 2Gb -a lsilogic -t 4 "C:\Virtual Machines\ShareDisks"\ShareDisk.vmdk 按回车键之后可以看到 Virtual disk creation successful-->表示数据共享磁盘已经创建成功了 (4) 验证共享磁盘是否成功创建 进入C:\Virtual Machines\ShareDisks 中,可以看到步骤2、3 创建的 4 个虚拟磁盘文件。 见下图: (5) 附加共享磁盘 通过前面的操作,我们已经成功的创建了群集所需要的共享磁盘。接下来将虚拟磁盘文件附加到Node-1和 Node-2 上。 1.进入Node-1 所对应的虚拟系统目录(不是虚拟机软件安装目录),找到.vmx(VMware 配置文件),用记事本打开,添加如下记录: disk.locking = "false" diskLib.dataCacheMaxSize = "0" scsi1.present = "TRUE" scsi1.virtualDev = "lsilogic" scsi1:5.present = "TRUE" scsi1:5.fileName = "C:\Virtual Machines\ShareDisks\Quorum.vmdk" scsi1:6.present = "TRUE" scsi1:6.fileName = "C:\Virtual Machines\ShareDisks\ShareDisk.vmdk" 见下图: 2.在Node-2 上重复前一个操作,并做相应的修改。 3.关闭 VMw are Workstation 软件后再次打开,会发现先前创建的共享磁盘均附加到 Node-1 和 Node-2 上了。见下面二张图: 从上两个图中可以看出: 1)共享磁盘属于S CS I 通道1,和系统盘S CS I 通道0 不在一个共享总线上,符合集群需求 2)共享磁盘的仲裁磁盘和数据磁盘均位于S CS I 通道1 上,亦符合集群需求
