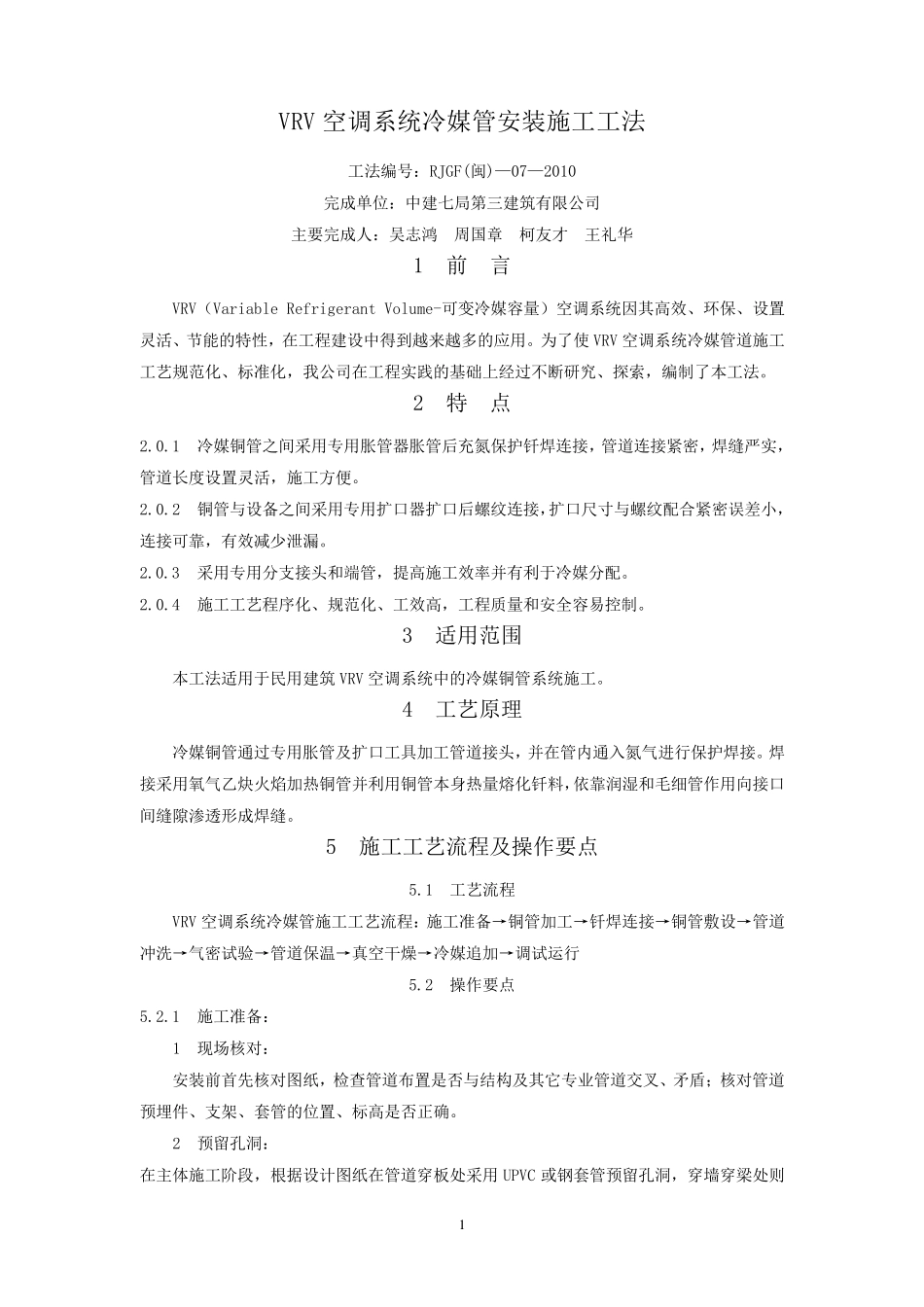

1 VRV 空调系统冷媒管安装施工工法 工法编号：RJGF(闽)—07—2010 完成单位：中建七局第三建筑有限公司 主要完成人：吴志鸿 周国章 柯友才 王礼华 1 前 言 VRV（Variable Refrigerant Volume-可变冷媒容量）空调系统因其高效、环保、设置灵活、节能的特性，在工程建设中得到越来越多的应用。为了使 VRV 空调系统冷媒管道施工工艺规范化、标准化，我公司在工程实践的基础上经过不断研究、探索，编制了本工法。 2 特 点 2.0.1 冷媒铜管之间采用专用胀管器胀管后充氮保护钎焊连接，管道连接紧密，焊缝严实，管道长度设置灵活，施工方便。 2.0.2 铜管与设备之间采用专用扩口器扩口后螺纹连接，扩口尺寸与螺纹配合紧密误差小，连接可靠，有效减少泄漏。 2.0.3 采用专用分支接头和端管，提高施工效率并有利于冷媒分配。 2.0.4 施工工艺程序 化、规范化、工效高，工程质 量和安全 容易 控 制。 3 适 用范围 本工法适 用于民 用建筑 VRV 空调系统中的冷媒铜管系统施工。 4 工艺原 理 冷媒铜管通 过专用胀管及 扩口工具 加 工管道接头，并在管内 通 入 氮气 进 行 保护焊接。焊接采用氧 气 乙 炔 火 焰 加 热 铜管并利用铜管本身 热 量熔 化钎料 ，依 靠润 湿 和毛 细 管作 用向 接口间缝隙 渗 透 形 成焊缝。 5 施工工艺流 程及 操 作 要点 5.1 工艺流 程 VRV 空调系统冷媒管施工工艺流 程：施工准备→ 铜管加 工→ 钎焊连接→ 铜管敷 设→ 管道冲 洗 → 气 密试 验 → 管道保温 → 真 空干 燥 → 冷媒追 加 → 调试 运 行 5.2 操 作 要点 5.2.1 施工准备： 1 现 场 核 对 ： 安装前首 先 核 对 图 纸 ，检 查 管道布 置是 否 与结 构 及 其它 专业 管道交 叉 、矛 盾 ； 核 对 管道预 埋 件 、支架 、套 管的位置、标高是 否 正 确 。 2 预 留 孔 洞 ： 在主体 施工阶 段 ，根 据 设计 图 纸 在管道穿 板 处 采用 UPVC 或 钢 套 管预 留 孔 洞 ，穿 墙 穿 梁 处 则 2 预 埋 钢 套 管 。 孔 洞 大 小 为 保 温 后 的 外 径 大 两 号 。 3 安 装 套 管 ： 管 道 穿 墙 穿 板 处 应 设 置 钢 套 管 。 套 管 管 径 比 保 温 后 的 管 外 径 大 两 号 。 穿 墙 套 管 应 与 墙 体装 ...
