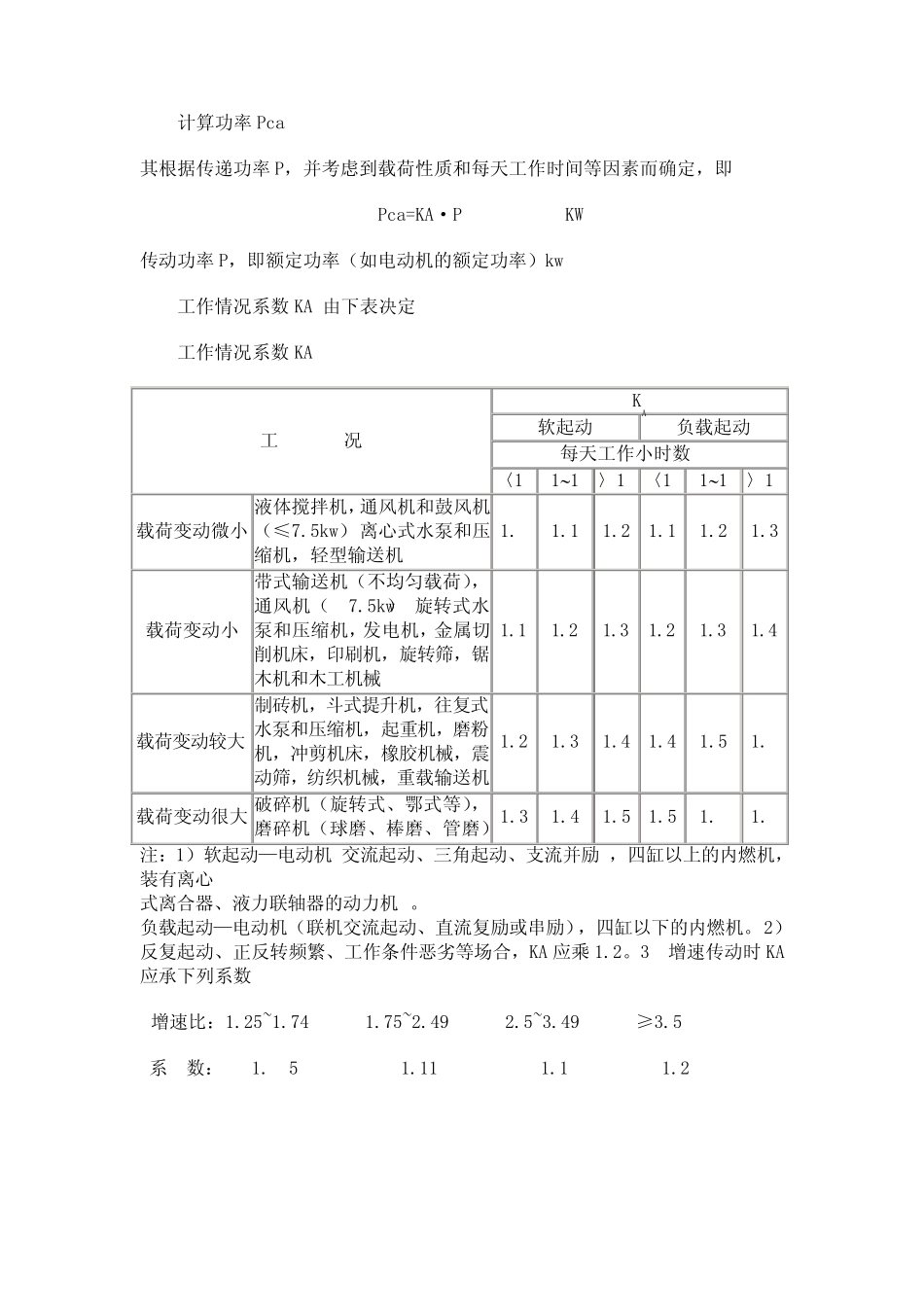

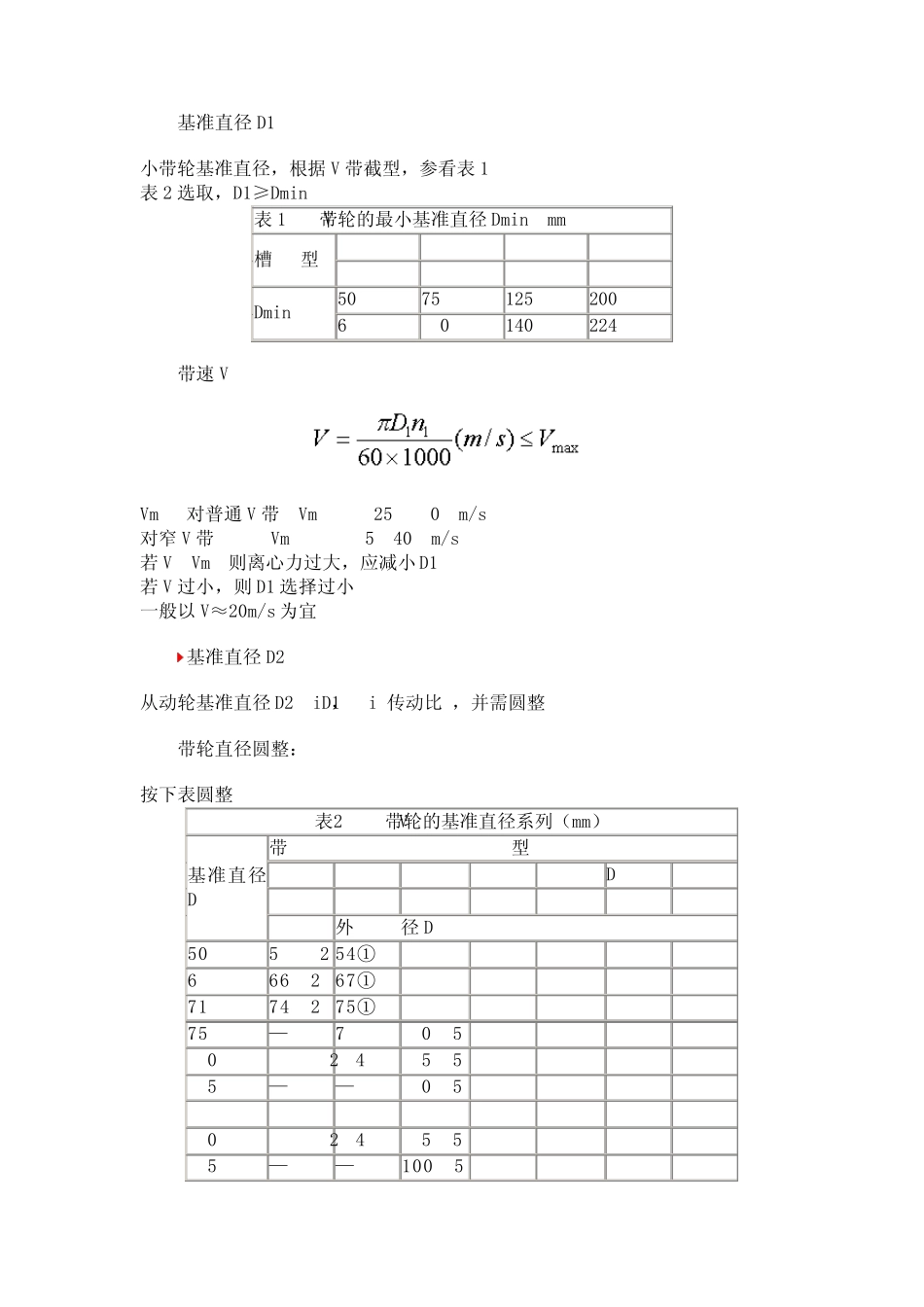

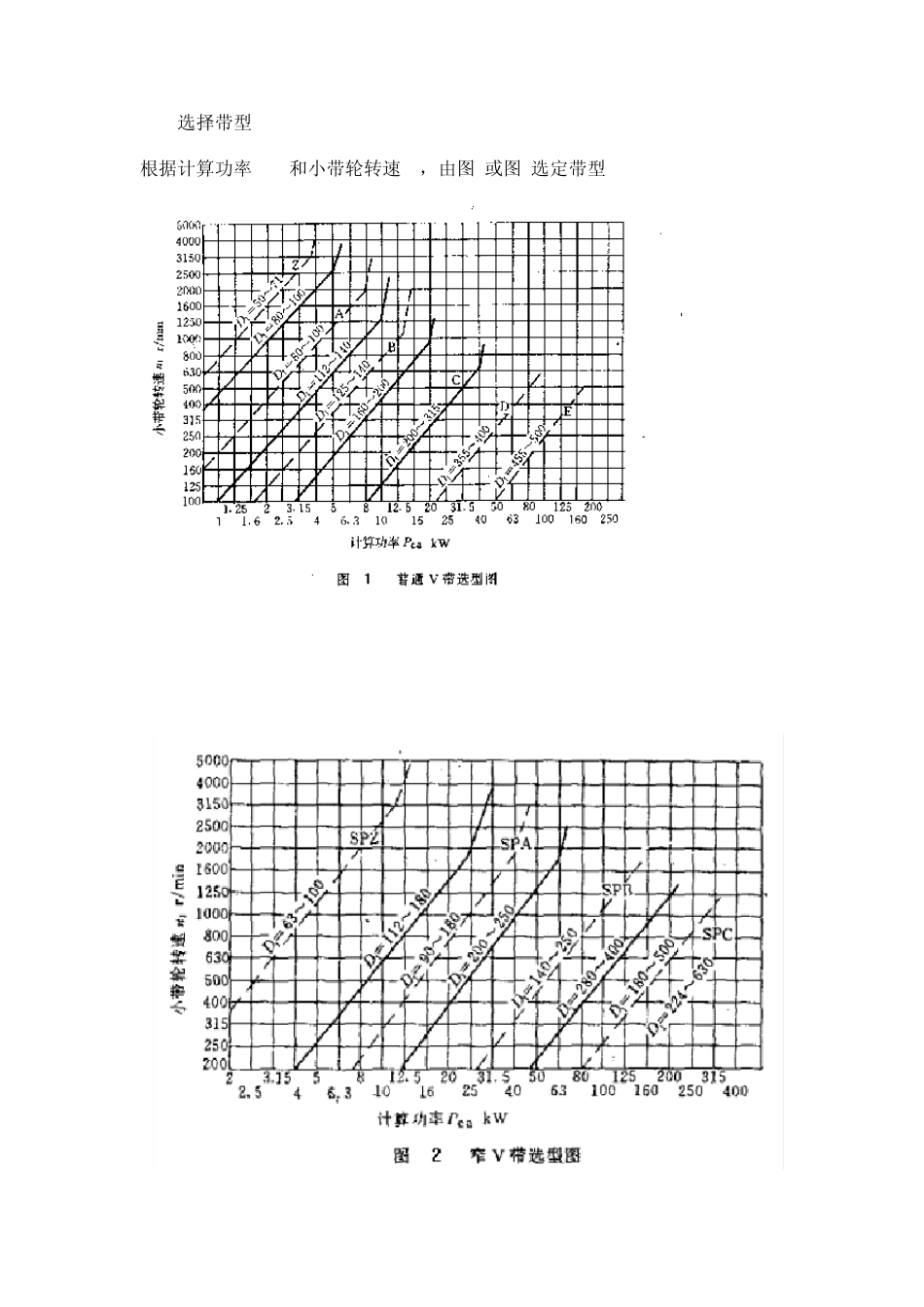

计算功率Pca 其根据传递功率P,并考虑到载荷性质和每天工作时间等因素而确定,即 Pca=KA²P KW 传动功率P,即额定功率(如电动机的额定功率)kw 工作情况系数KA,由下表决定 工作情况系数KA 工 况 KA 软起动 负载起动 每天工作小时数(h) 〈10 1016 〉16 〈10 1016 〉16 载荷变动微小 液体搅拌机,通风机和鼓风机(≤7.5kw),离心式水泵和压缩机,轻型输送机 1.0 1.1 1.2 1.1 1.2 1.3 载荷变动小 带式输送机(不均匀载荷),通风机(>7.5kw),旋转式水泵和压缩机,发电机,金属切削机床,印刷机,旋转筛,锯木机和木工机械 1.1 1.2 1.3 1.2 1.3 1.4 载荷变动较大 制砖机,斗式提升机,往复式水泵和压缩机,起重机,磨粉机,冲剪机床,橡胶机械,震动筛,纺织机械,重载输送机 1.2 1.3 1.4 1.4 1.5 1.6 载荷变动很大 破碎机(旋转式、鄂式等),磨碎机(球磨、棒磨、管磨) 1.3 1.4 1.5 1.5 1.6 1.8 注:1)软起动—电动机(交流起动、三角起动、支流并励),四缸以上的内燃机,装有离心 式离合器、液力联轴器的动力机 。 负载起动—电动机(联机交流起动、直流复励或串励),四缸以下的内燃机。2)反复起动、正反转频繁、工作条件恶劣等场合,KA 应乘1.2。3) 增速传动时KA应承 下列 系数: 增速比 :1.25~1.74 1.75~2.49 2.5~3.49 ≥ 3.5 系 数: 1.05 1.11 1.18 1.28 选择带型 根据计算功率 Pca和小带轮转速 n1,由图1或图2选定带型 基准直径D1 小带轮基准直径,根据V 带截型,参看表1 表2 选取,D1≥Dmin 表1 V带轮的最小基准直径Dmin(mm) 槽 型 Z A B C SPZ SPA SPB SPC Dmin 50 75 125 200 63 90 140 224 带速V Vmax:对普通V 带 Vmax=25~30 m/s 对窄V 带 Vmax=35~40 m/s 若V>Vmax 则离心力过大,应减小D1 若V 过小,则D1 选择过小 一般以V≈20m/s 为宜 基准直径D2 从动轮基准直径D2=iD1, i--传动比 ,并需圆整 带轮直径圆整: 按下表圆整 表2: V带轮的基准直径系列(mm) 基准直径D 带 型 Y Z A B C D E SPZ SPA SPB SPC 外 径Dw 50 53.2 54① 63 66.2 67① 71 74.2 75① 75 — 79 80.5 80 83.2 84 85.5 85 — — 90.5 90 93.2 94 95.5 95 — — 100.5 100 103.2 104 105.5 106 — — 111.5 112 115.2 116 117.5 118 — — 123.5 125 128.2 1...
