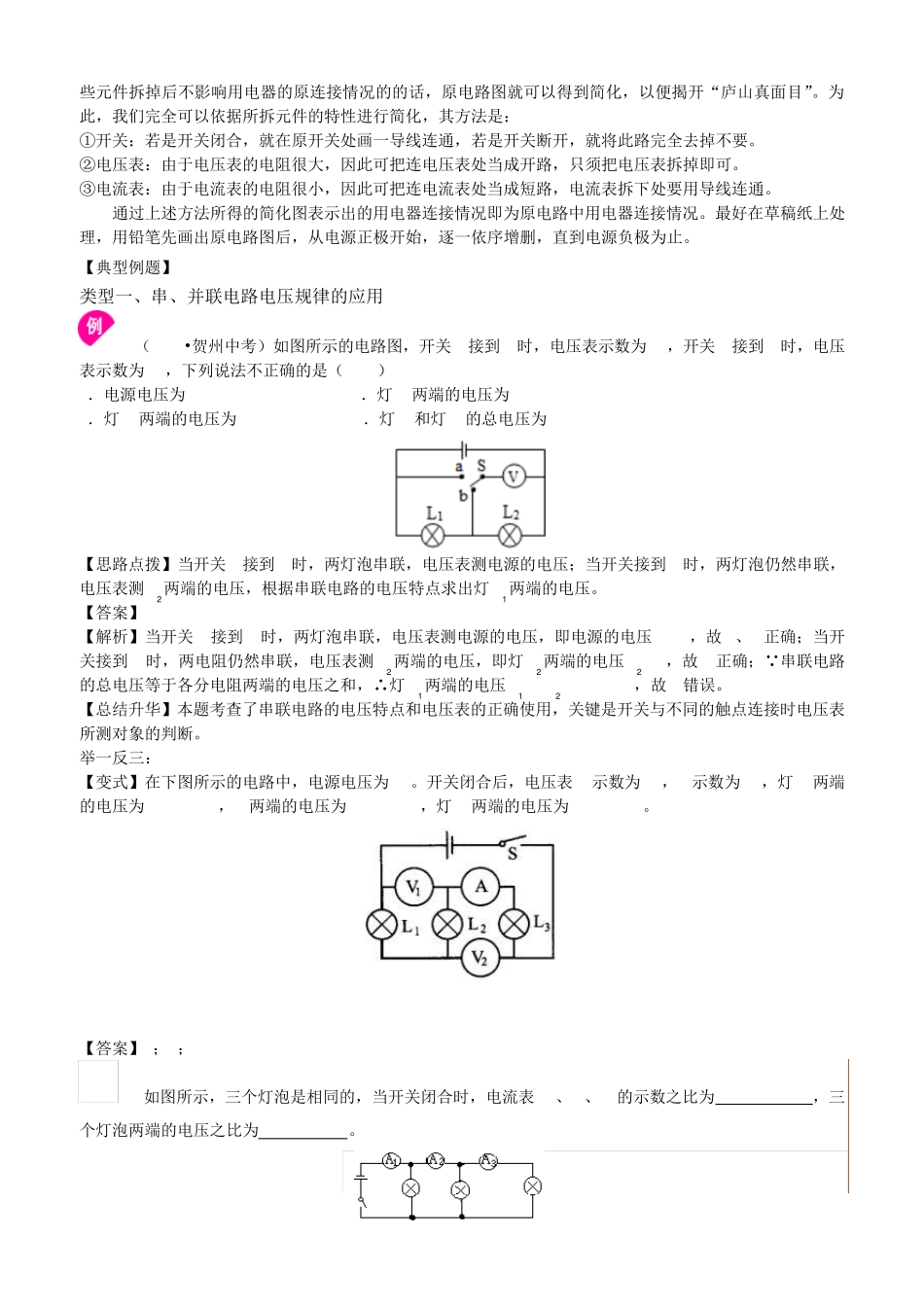

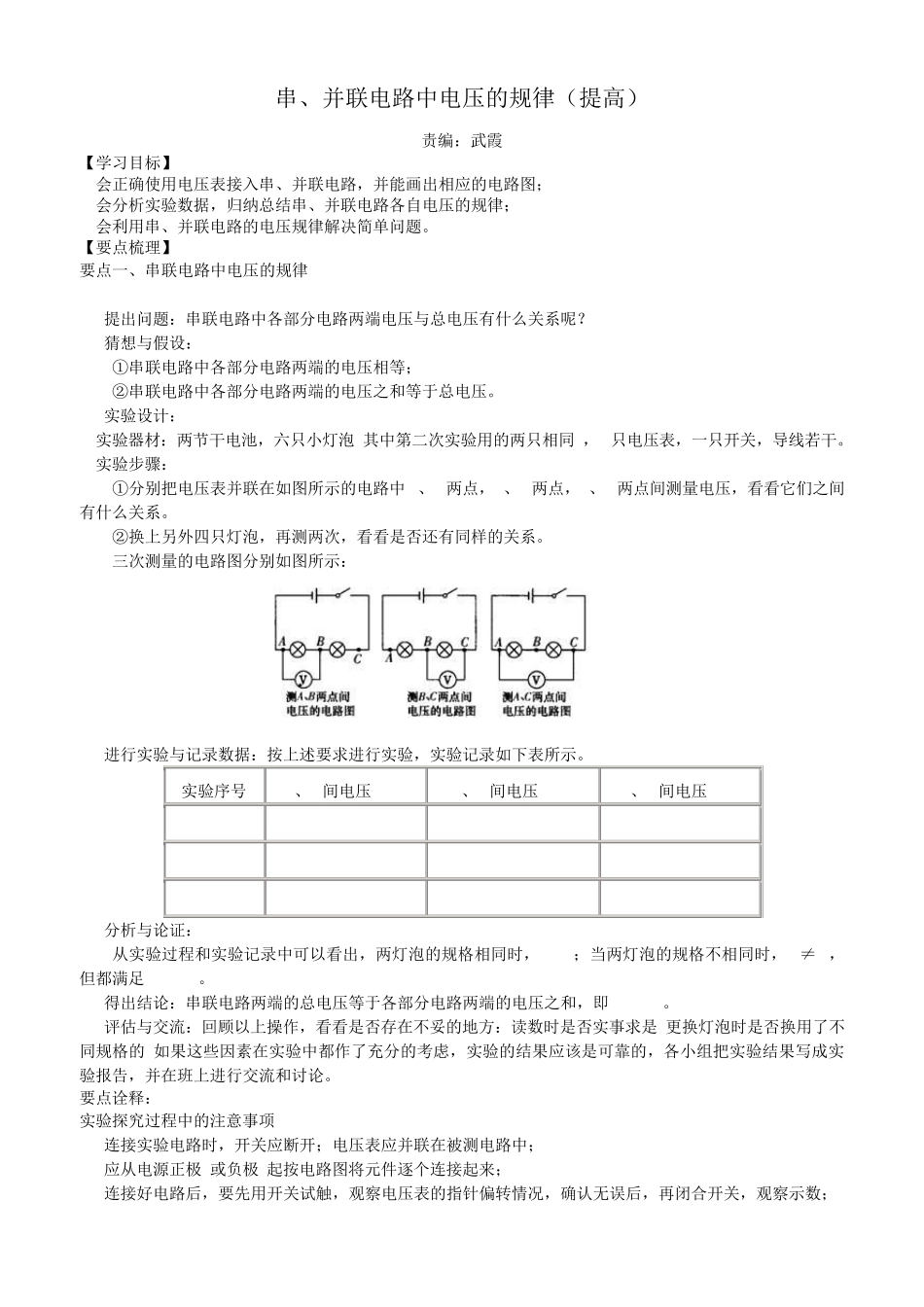

串、并联电路中电压的规律（提高） 责编：武霞 【学习目标】 1.会正确使用电压表接入串、并联电路，并能画出相应的电路图； 2.会分析实验数据，归纳总结串、并联电路各自电压的规律； 3.会利用串、并联电路的电压规律解决简单问题。 【要点梳理】 要点一、串联电路中电压的规律 (1)提出问题：串联电路中各部分电路两端电压与总电压有什么关系呢？ (2)猜想与假设： ①串联电路中各部分电路两端的电压相等； ②串联电路中各部分电路两端的电压之和等于总电压。 (3)实验设计： 实验器材：两节干电池，六只小灯泡(其中第二次实验用的两只相同)，1只电压表，一只开关，导线若干。 实验步骤： ①分别把电压表并联在如图所示的电路中 A、B两点，B、C两点，A、C两点间测量电压，看看它们之间有什么关系。 ②换上另外四只灯泡，再测两次，看看是否还有同样的关系。 三次测量的电路图分别如图所示： (4)进行实验与记录数据：按上述要求进行实验，实验记录如下表所示。 实验序号 A、B间电压 U1/V B、C间电压 U2/V A、C间电压 U/V 1 1.4 1.6 3 2 1.5 1.5 3 3 1.8 1.2 3 (5)分析与论证： 从实验过程和实验记录中可以看出，两灯泡的规格相同时，U1=U2；当两灯泡的规格不相同时，U1≠U2，但都满足 U1+U2=U。 (6)得出结论：串联电路两端的总电压等于各部分电路两端的电压之和，即 U=U1+U2。 (7)评估与交流：回顾以上操作，看看是否存在不妥的地方：读数时是否实事求是?更换灯泡时是否换用了不同规格的?如果这些因素在实验中都作了充分的考虑，实验的结果应该是可靠的，各小组把实验结果写成实验报告，并在班上进行交流和讨论。 要点诠释： 实验探究过程中的注意事项 (1)连接实验电路时，开关应断开；电压表应并联在被测电路中； (2)应从电源正极(或负极)起按电路图将元件逐个连接起来； (3)连接好电路后，要先用开关试触，观察电压表的指针偏转情况，确认无误后，再闭合开关，观察示数； (4)读数时，要客观、精确，视线与刻度线垂直，读数完毕，断开开关，切断电源，整理好仪器； (5)电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确；一般来说，选择的量程，应使指针偏转到刻度盘的之间。 知识点二、并联电路中电压规律： （1）提出问题：并联电路两端的总电压跟各个支路两端电压有什么关系？ （2）猜想假设： ①并联电路各条支路两端的电压都相等； ②并...
