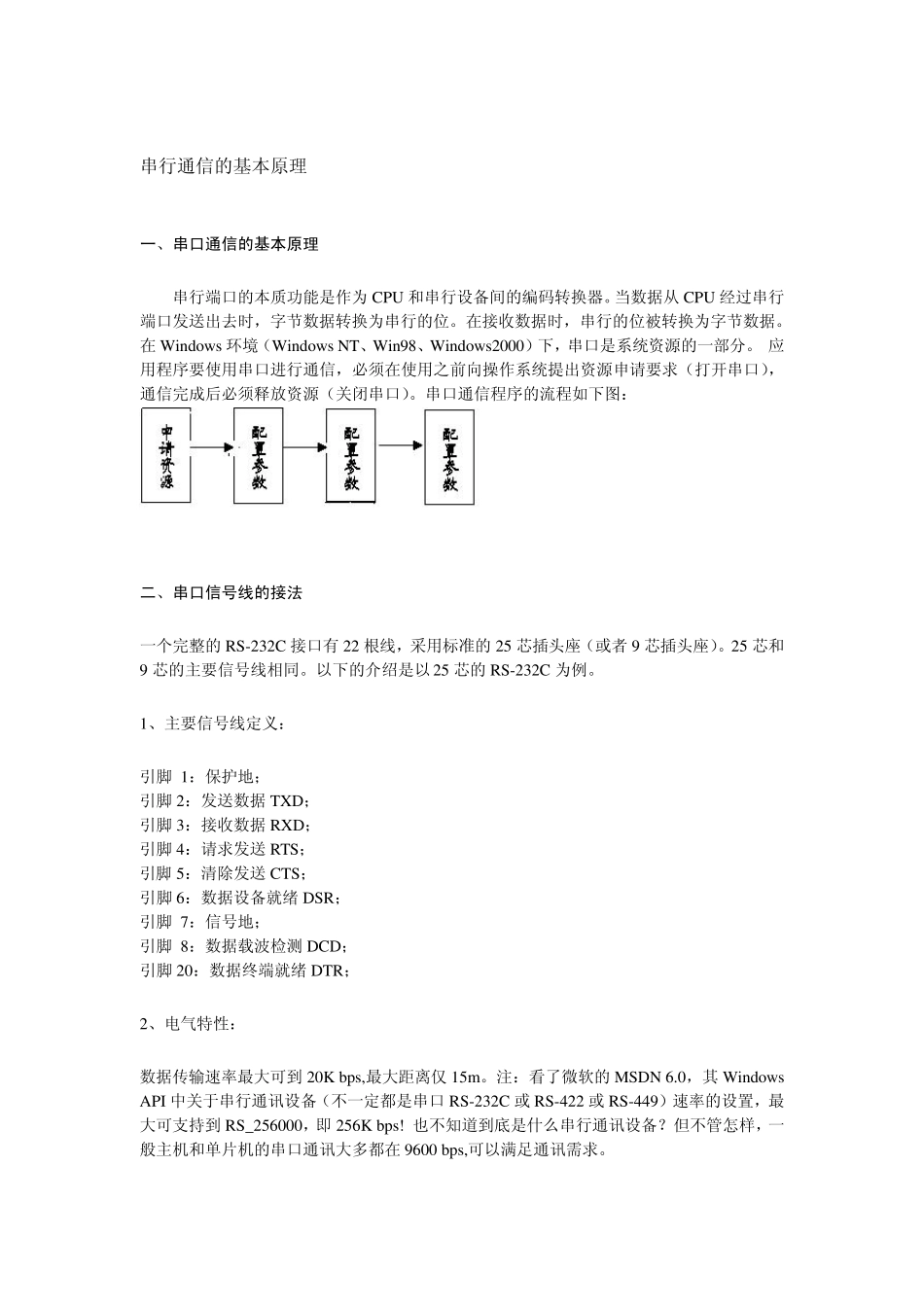

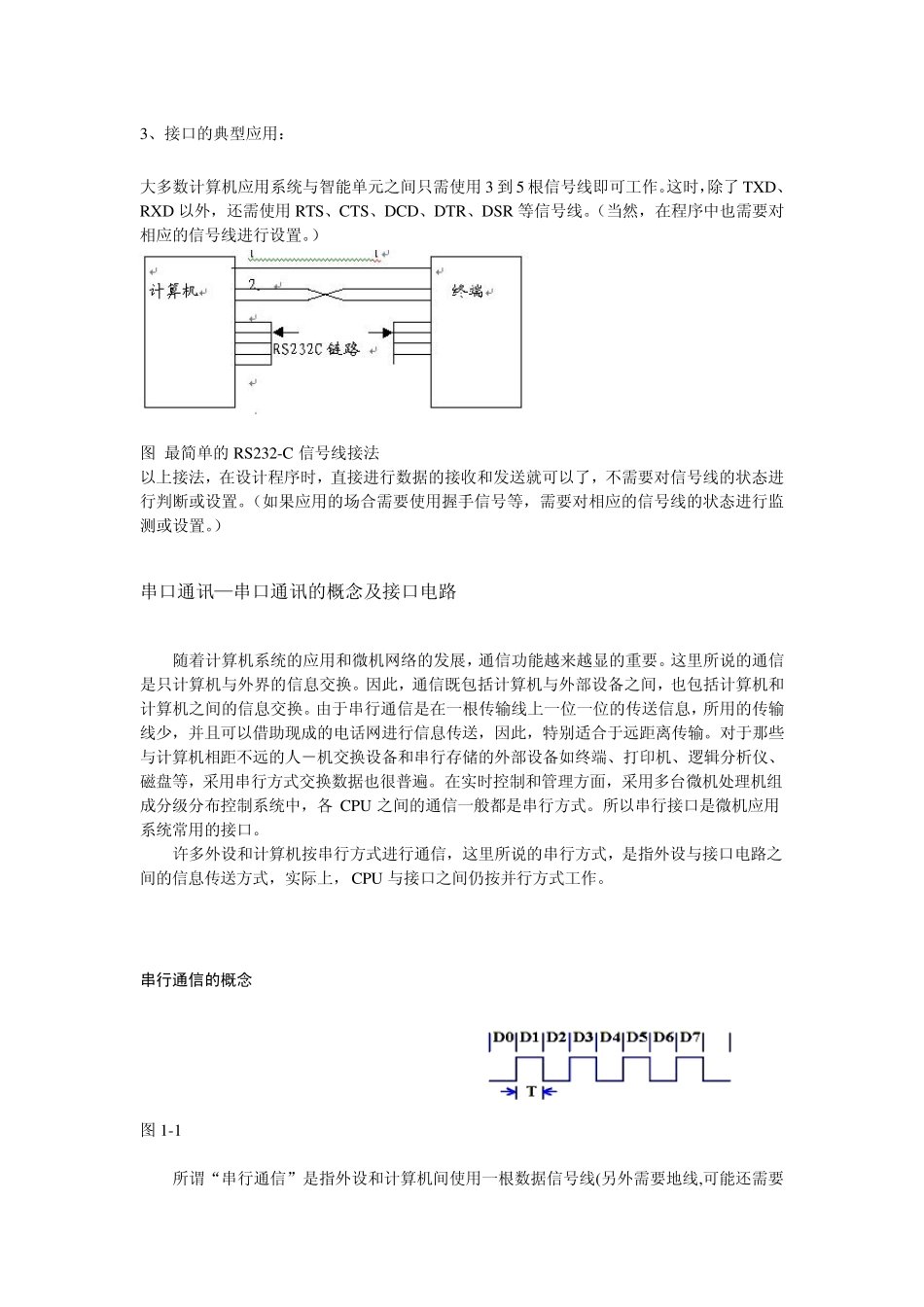

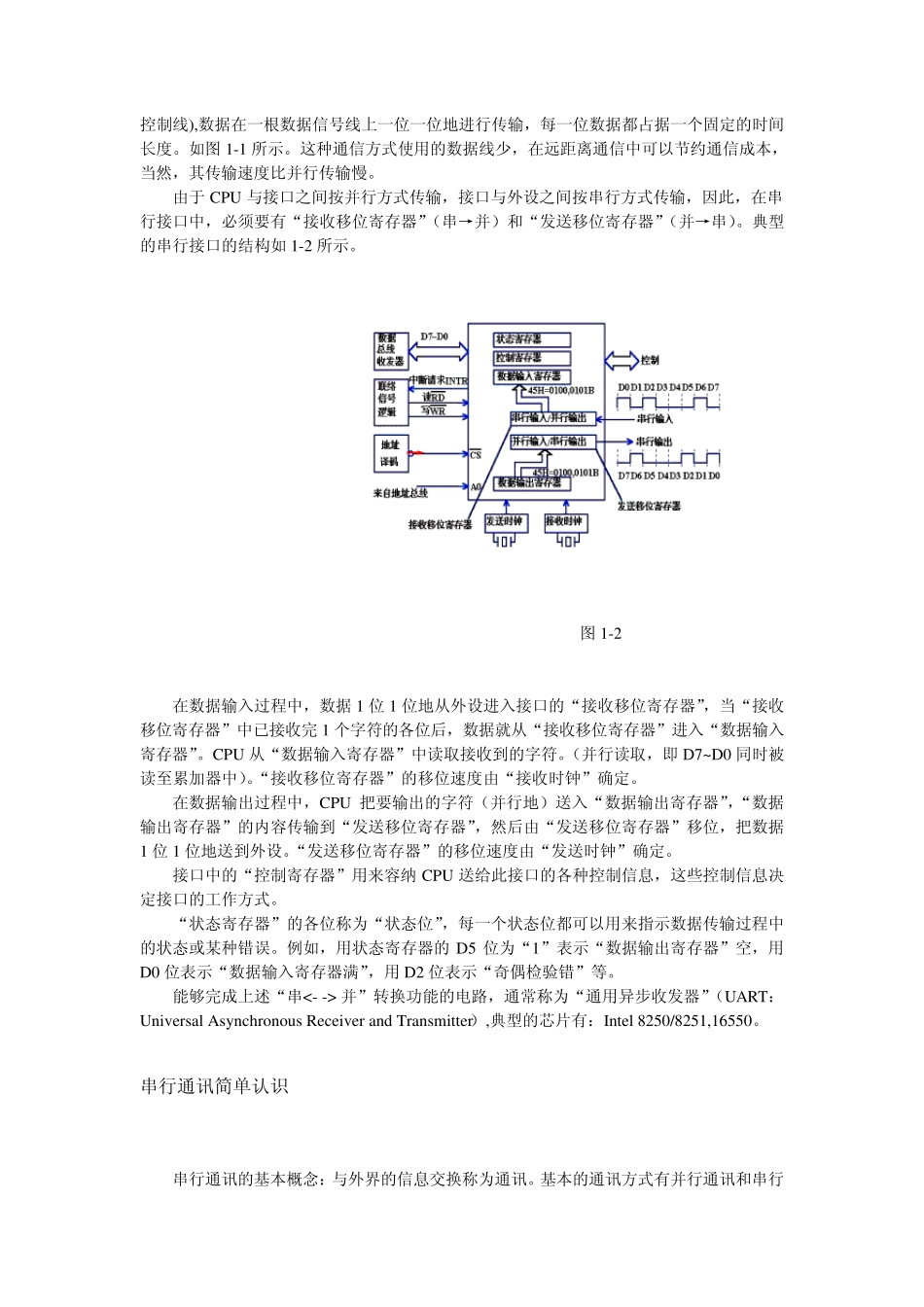

串行通信的基本原理 一、串口通信的基本原理 串行端口的本质功能是作为CPU 和串行设备间的编码转换器。当数据从CPU 经过串行端口发送出去时，字节数据转换为串行的位。在接收数据时，串行的位被转换为字节数据。 在Window s 环境（Window s NT、Win98、Window s2000）下，串口是系统资源的一部分。 应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。串口通信程序的流程如下图： 二、串口信号线的接法 一个完整的RS-232C 接口有 22 根线，采用标准的25 芯插头座（或者 9 芯插头座）。25 芯和9 芯的主要信号线相同。以下的介绍是以 25 芯的RS-232C 为例。 1、主要信号线定义： 引脚 1：保护地； 引脚 2：发送数据TXD； 引脚 3：接收数据RXD； 引脚 4：请求发送RTS； 引脚 5：清除发送CTS； 引脚 6：数据设备就绪 DSR； 引脚 7：信号地； 引脚 8：数据载波检测 DCD； 引脚 20：数据终端就绪 DTR； 2、电气特性： 数据传输速率最大可到 20K bps,最大距离仅 15m。注：看了微软的MSDN 6.0，其 Window s API 中关于串行通讯设备（不一定都是串口RS-232C 或 RS-422 或 RS-449）速率的设置，最大可支持到 RS_256000，即 256K bps! 也不知道到底是什么串行通讯设备？但不管怎样，一般主机和单片机的串口通讯大多都在9600 bps,可以满足通讯需求。 3、接口的典型应用： 大多数计算机应用系统与智能单元之间只需使用3 到5 根信号线即可工作。这时，除了TXD、RXD 以外，还需使用RTS、CTS、DCD、DTR、DSR 等信号线。（当然，在程序中也需要对相应的信号线进行设置。） 图 最简单的RS232-C 信号线接法 以上接法，在设计程序时，直接进行数据的接收和发送就可以了，不需要对信号线的状态进行判断或设置。（如果应用的场合需要使用握手信号等，需要对相应的信号线的状态进行监测或设置。） 串口通讯—串口通讯的概念及接口电路 随着计算机系统的应用和微机网络的发展，通信功能越来越显的重要。这里所说的通信是只计算机与外界的信息交换。因此，通信既包括计算机与外部设备之间，也包括计算机和计算机之间的信息交换。由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并且可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输。对于那些与计算机相距不远的人－机交换设备和串行...
