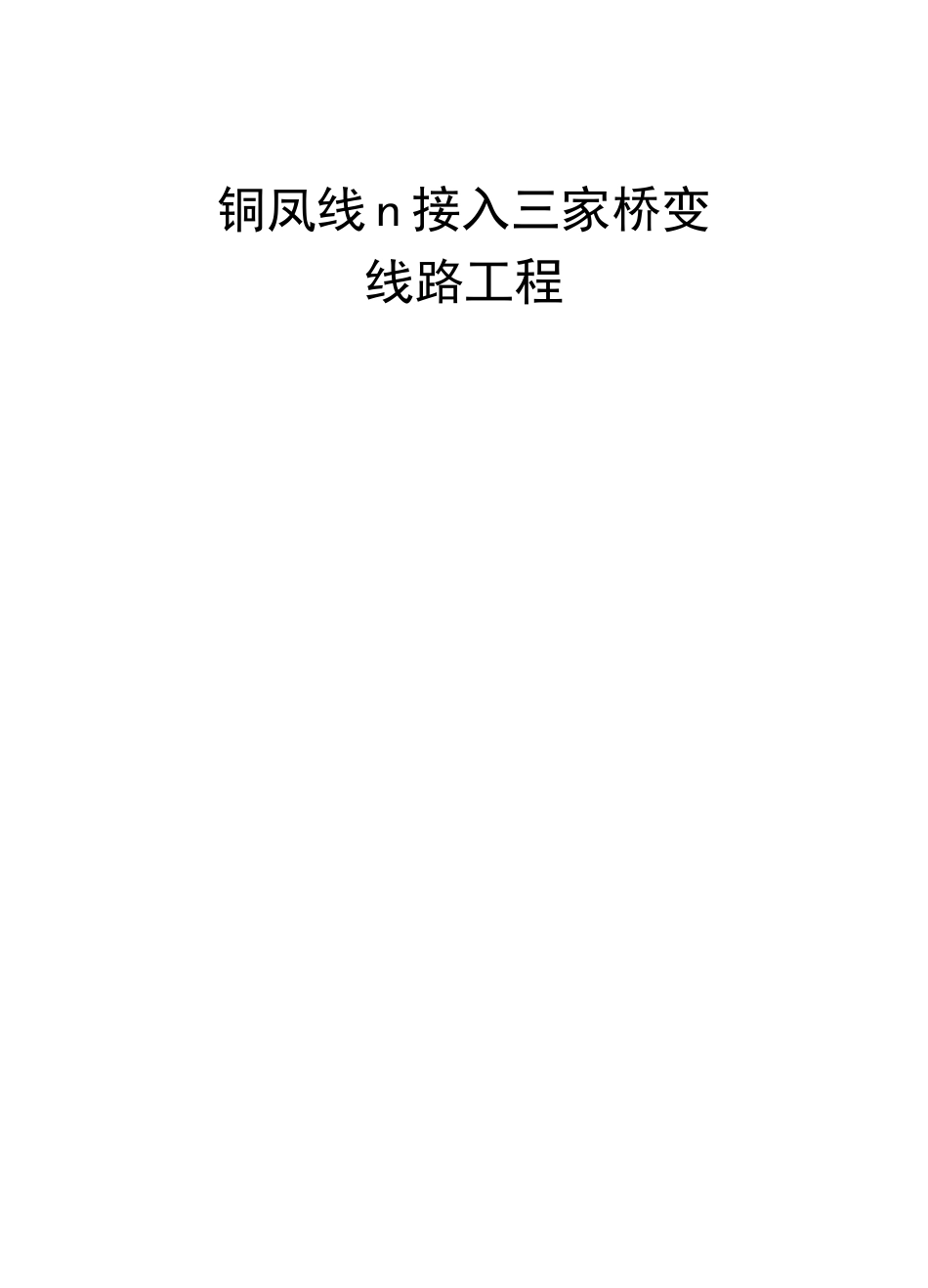

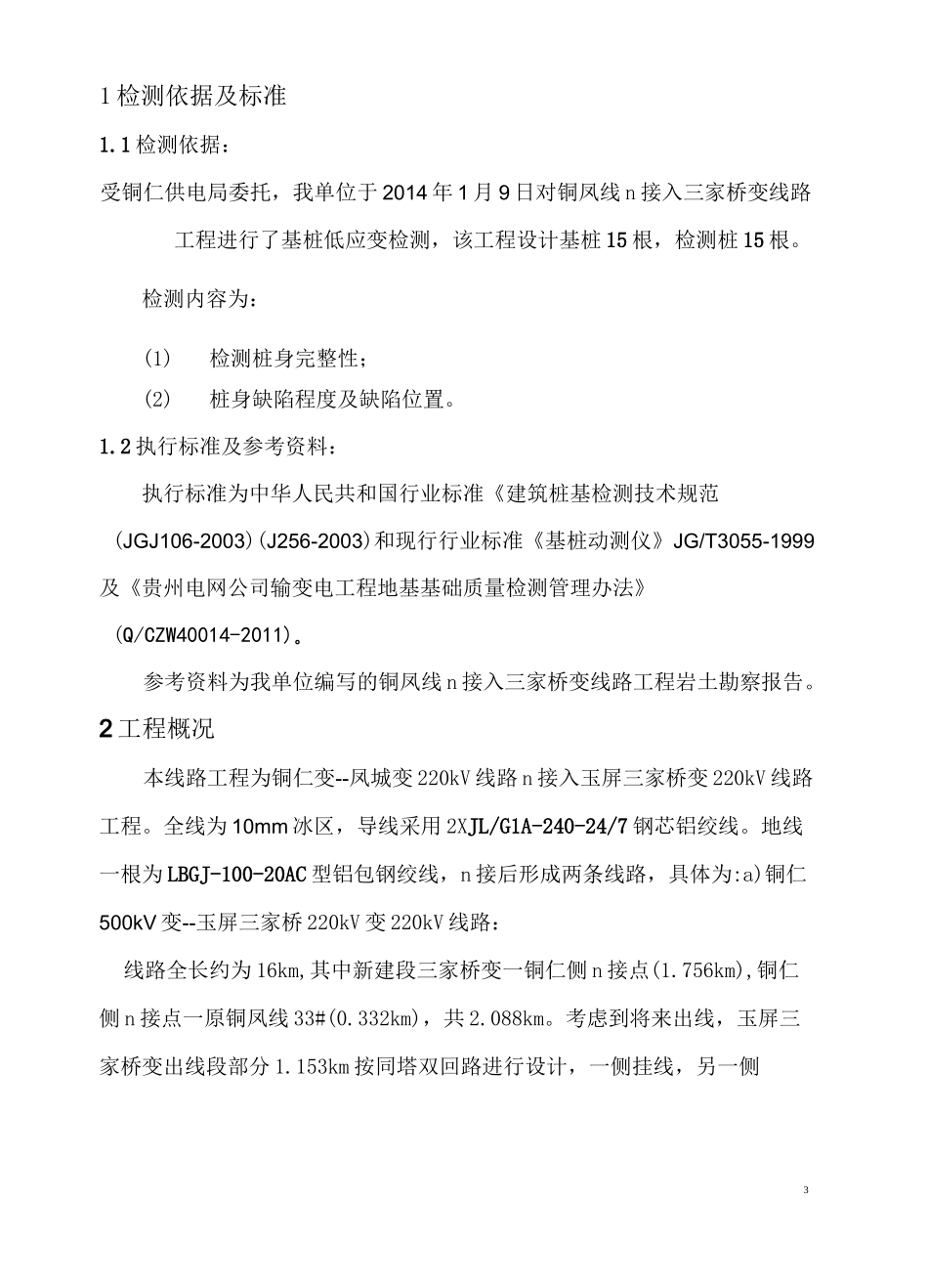

铜凤线 n 接入三家桥变线路工程1 检测依据及标准 32 工程概况 33 采用检测设备 44 现场检测 55 检测成果 86 资料移交表。107 检测曲线图。1031 检测依据及标准1.1 检测依据：受铜仁供电局委托，我单位于 2014 年 1 月 9 日对铜凤线 n 接入三家桥变线路工程进行了基桩低应变检测，该工程设计基桩 15 根，检测桩 15 根。检测内容为：(1)检测桩身完整性；(2)桩身缺陷程度及缺陷位置。1.2 执行标准及参考资料：执行标准为中华人民共和国行业标准《建筑桩基检测技术规范(JGJ106-2003)(J256-2003)和现行行业标准《基桩动测仪》JG/T3055-1999及《贵州电网公司输变电工程地基基础质量检测管理办法》(Q/CZW40014-2011)。参考资料为我单位编写的铜凤线 n 接入三家桥变线路工程岩土勘察报告。2 工程概况本线路工程为铜仁变--凤城变 220kV 线路 n 接入玉屏三家桥变 220kV 线路工程。全线为 10mm 冰区，导线采用 2XJL/G1A-240-24/7 钢芯铝绞线。地线一根为 LBGJ-100-20AC 型铝包钢绞线，n 接后形成两条线路，具体为:a)铜仁500kV 变--玉屏三家桥 220kV 变 220kV 线路：线路全长约为 16km,其中新建段三家桥变一铜仁侧 n 接点(1.756km),铜仁侧 n 接点一原铜凤线 33#(0.332km)，共 2.088km。考虑到将来出线，玉屏三家桥变出线段部分 1.153km 按同塔双回路进行设计，一侧挂线，另一侧4Sv=10.10mV/m・s-220—2000)Hz作为备用。其余段0.855km 按单回路进行设计。b）三家桥 220kV 变一凤城变 220kV 变 220kV 线路：线路全长约为 67km，其中新建段三家桥变一凤城变侧 n 接点（1.714km）,凤城变 n 接点一原铜黎线 38#（0.456km）,共 2.17km。考虑到将来出线，玉屏三家桥变出线段部分 1.22km 按同塔双回路进行设计，其余段 0.95km 按单回路进行设计。OPGW 分别挂在铜仁 500kV 变一玉屏三家桥 220kV 变 220kV 线方向地线支架的左侧和三家桥 220kV 变一凤城变 220kV 变 220kV 线路方向地线支架的右侧。3 采用检测设备检测仪器为中国科学院武汉岩土力学研究所（武汉岩土星科技开放有限公司）生产的 FDP204PDA 掌上型全程浮点动测仪。仪器编号：050719检验证书号：JL110315092301使用传感器为加速度传感器。型号 SV-7编号 5028测量系统参考灵敏度测量系统频率响应特性测量系统时间示值误差5测量系统噪声<0.67mV（O-p）测量系统幅值示值 142.80mV（0-p）（160Hz,10m/s2（rms）...
