钻井马达讲义VIP免费

钻井马达讲义_第1页
1/19
钻井马达讲义_第2页
2/19
钻井马达讲义_第3页
3/19

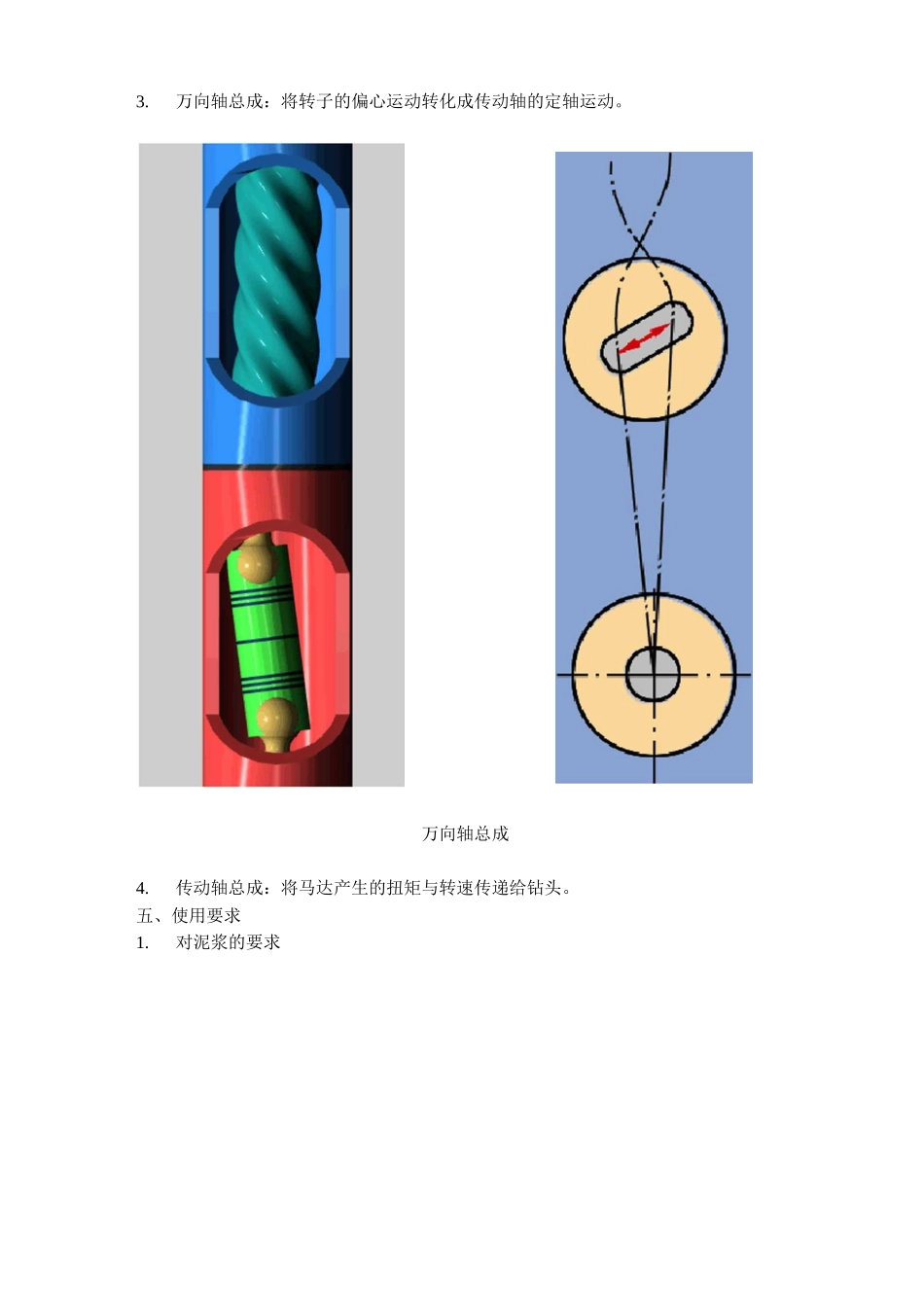

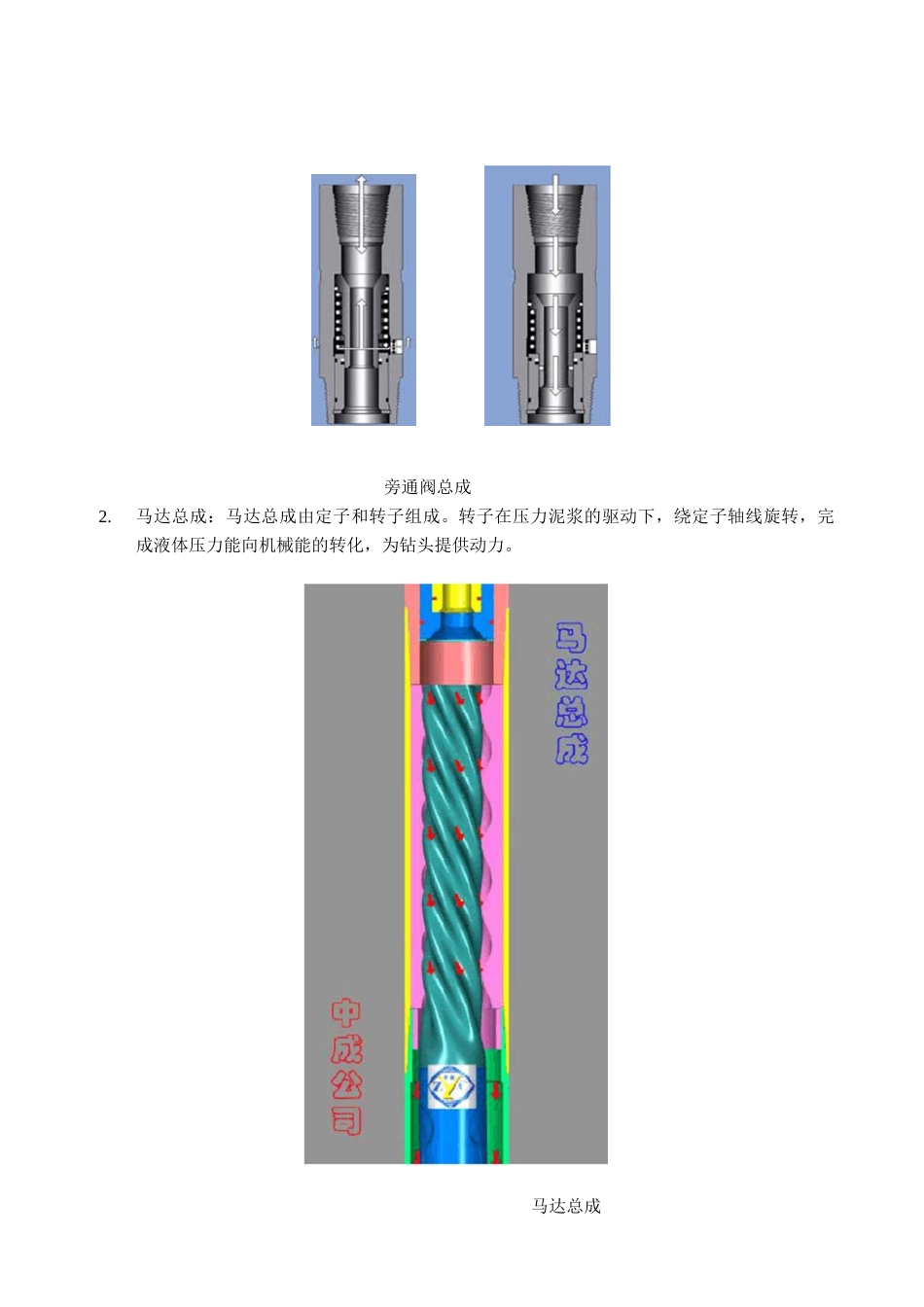

定向井专用工具定向井专用工具有井下马达、弯接头、定向接头、非磁钻铤、扶正器、键槽破坏器、旁通接头、高压循环头、导向钻井系统、井下可调扶正器等第一节.井下马达井下动力钻具是常用的造斜工具之一,它分为涡轮钻具、容积式马达和电动钻具三大类。目前在我国海洋定向井的井下马达使用方面,电动钻具已不存在,涡轮钻具也很少使用,通常使用容积式马达(PDM 型一 PositiveDisplacementMotor),容积式马达可分为迪那、纳维和螺杆钻具。螺杆钻具又分为:直马达、弯马达。弯马达分为:单弯马达、双弯马达(同向双弯、异向双弯)、弯角可调马达。目前海洋石油钻井生产广泛使用的是单弯马达和可调马达,本节予以重点介绍。单弯马达是将马达的外壳做成弯的,其弯角是一定的;可调马达的弯角可以根据需要调节。一、马达的优点:1.提高钻速,缩短周期,降低成本。2.减少钻杆磨损和动力传递损耗。3.连续实现直井段、造斜、稳斜、降斜钻进,井眼轨迹的可持续性控制。4.减少起下钻次数。5.缩短钻井周期,抑制对油气层的污染。二、马达的工作原理:1.莫错原理的容积式井下动力钻具。2.将泥浆液体压力能转化成机械能。3.高压泥浆进入马达,驱动转子绕定子轴线旋转,马达产生的扭矩和转速通过万向釉和传动轴传递给钻头,从而实现钻井作业。三、马达的结构与组成1.旁通阀总成2.马达总成3.万向轴总成4.传动轴总成四、马达各总成的作用1.旁通阀的闭合与开启控制马达的启动与停止。所设计的旁通阀是为了在起卞钻时使循环液绕过不工作的马达,沟通钻柱与环空的钻井液通道。当无钻井液循坏或低泵冲循环时,在弹簧的作用下,阀心处于上部位置,此时旁通孔开启,钻井液可灌入钻柱或自钻柱泄出。阀芯的移动由流量人小决定,当钻井液泵量达到一定数值时,水力推力克服弹簧力,使阀心下移,关闭旁通孔,所有钻井液流经马达所作的功转换为机械能。旁通阀总成2.马达总成:马达总成由定子和转子组成。转子在压力泥浆的驱动下,绕定子轴线旋转,完成液体压力能向机械能的转化,为钻头提供动力。马达总成3.万向轴总成:将转子的偏心运动转化成传动轴的定轴运动。万向轴总成4.传动轴总成:将马达产生的扭矩与转速传递给钻头。五、使用要求1.对泥浆的要求对常规螺杆性能影响不大泥浆比重和粘度:(1)对常规螺杆性能影响不人(2) 对中空螺杆性能有直接影响(3) 对系统压力有直接影响推荐泥浆最大塑性粘度不超过 50 厘泊泥浆中有芳香烧:(1)对定子橡胶产生气蚀推荐含烧低于 2%,苯胺...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

钻井马达讲义
