户外电线防护方案资料VIP免费

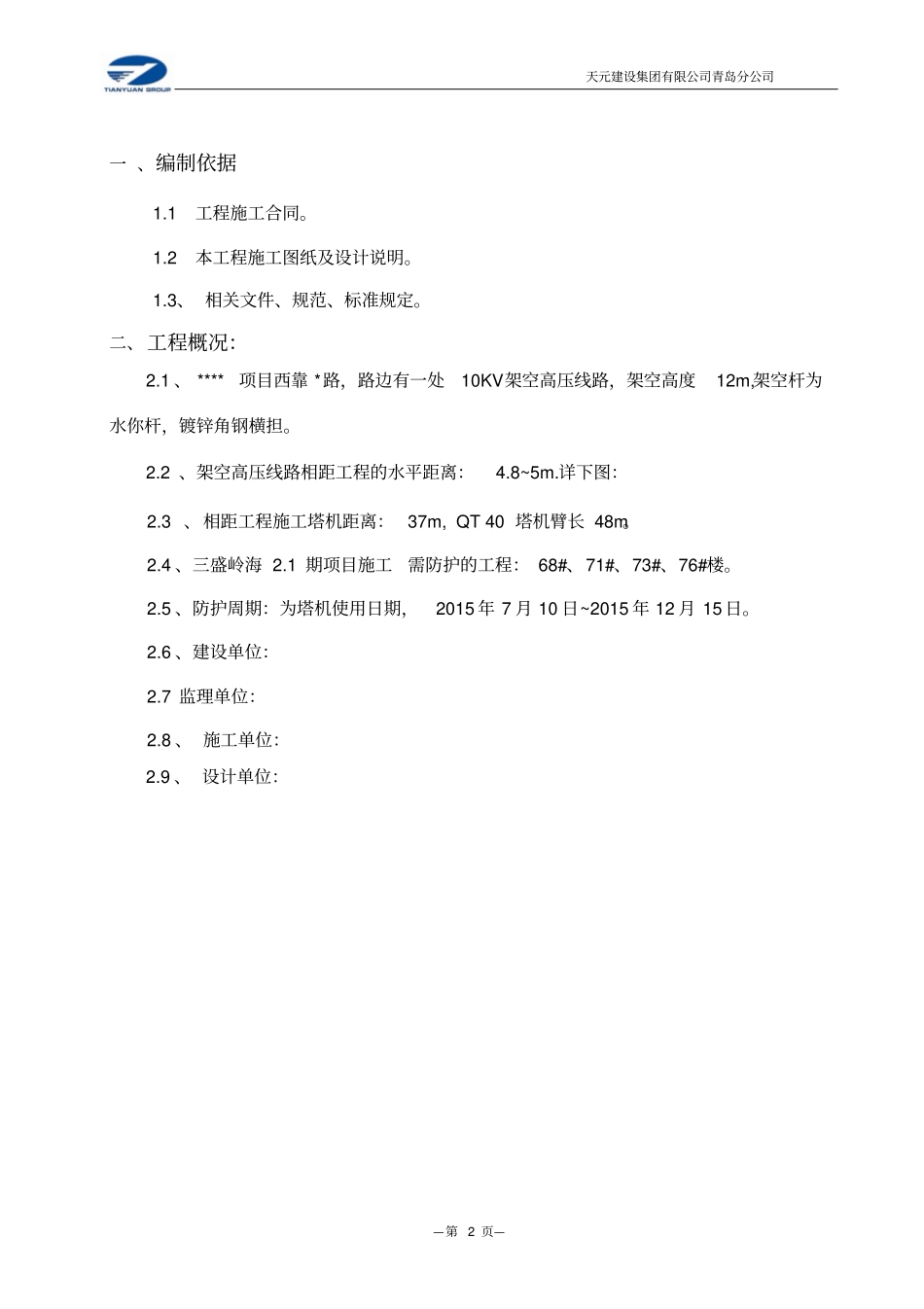

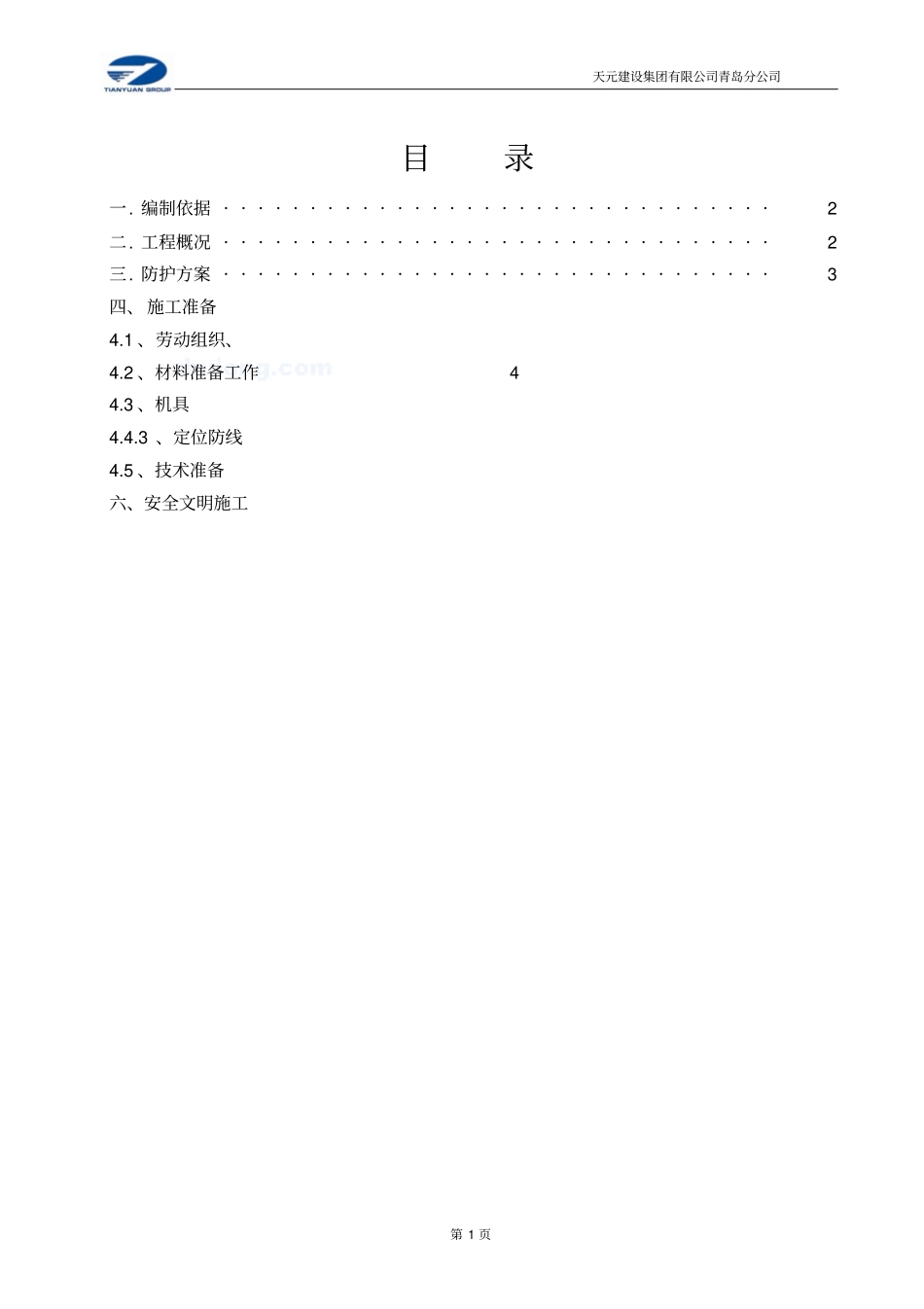

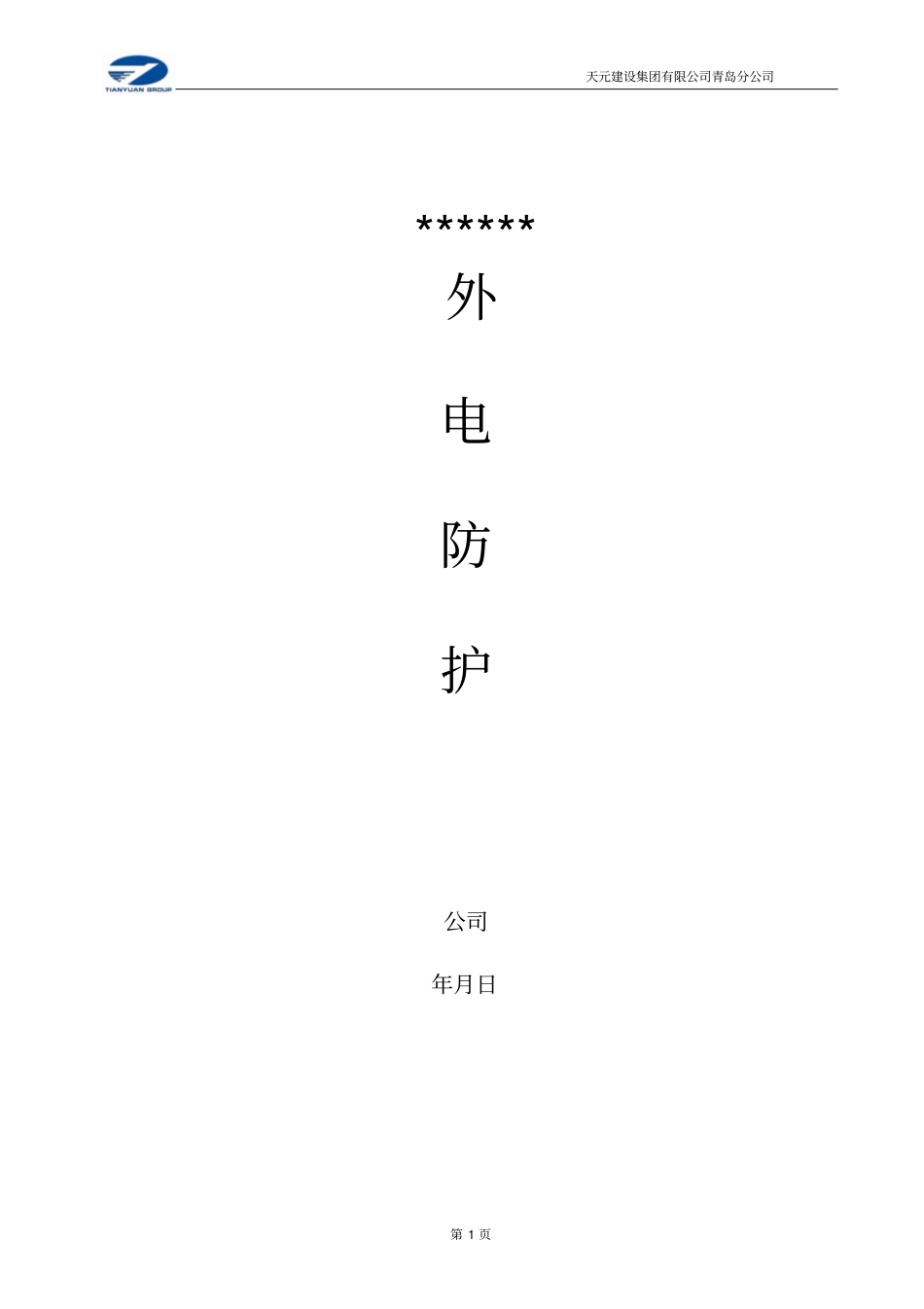

天元建设集团有限公司青岛分公司第 1 页****** 外电防护公司年月日天元建设集团有限公司青岛分公司第 1 页目录一. 编制依据 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2 二. 工程概况 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·2 三. 防护方案 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3四、 施工准备4.1 、劳动组织、4.2 、材料准备工作 4 4.3 、机具4.4.3 、定位防线4.5 、技术准备六、安全文明施工天元建设集团有限公司青岛分公司—第 2 页—一 、编制依据1.1 工程施工合同。1.2 本工程施工图纸及设计说明。1.3、 相关文件、规范、标准规定。二、工程概况：2.1 、 ****项目西靠 *路，路边有一处10KV架空高压线路，架空高度12m,架空杆为水你杆，镀锌角钢横担。2.2 、架空高压线路相距工程的水平距离：4.8~5m.详下图：2.3 、相距工程施工塔机距离： 37m, QT 40 塔机臂长 48m。2.4 、三盛岭海 2.1 期项目施工需防护的工程： 68#、71#、73#、76#楼。2.5 、防护周期：为塔机使用日期，2015 年 7 月 10 日~2015 年 12 月 15 日。2.6 、建设单位：2.7 监理单位：2.8 、 施工单位：2.9 、 设计单位：天元建设集团有限公司青岛分公司—第 3 页—三、防护方案：3.1 、根据施工现场的实际情况和各方面存在的问题、工程和塔机所处的位置、避免安全隐患，决定：采用双排架体上部邦扎竹竿维护警示的方法进行防护。3.1.1 、防护架体的地基整平夯实，满铺木垫板，木垫板下部撒铺粗砂，将木垫板铺平、稳，安规定设置钢垫脚， 立杆间距 1.800m，水平杆间距 1.800m 双排架高度为9m，立杆采用 6m和 3m搭接使用，双排架的小横杆为3m的架管，聚钢扣件搭设小横杆水平间距3m。首先安放扫地杆， 扫地杆距地 20cm，水平杆搭设 6 层。中间搭设剪刀撑，剪刀撑的间距≯ 6m。搭设好第一步横杆后设斜杆做临时固定架体，向上搭设时应及时与工程架体连接，最后邦扎竹竿。天元建设集团有限公司青岛分公司—第 4 页—竹竿的邦扎采用 8#铁丝邦扎，扎扣≮ 3 扣并邦扎牢固，与架体搭接应跨两步横杆。按下图操作。天元建设集...
