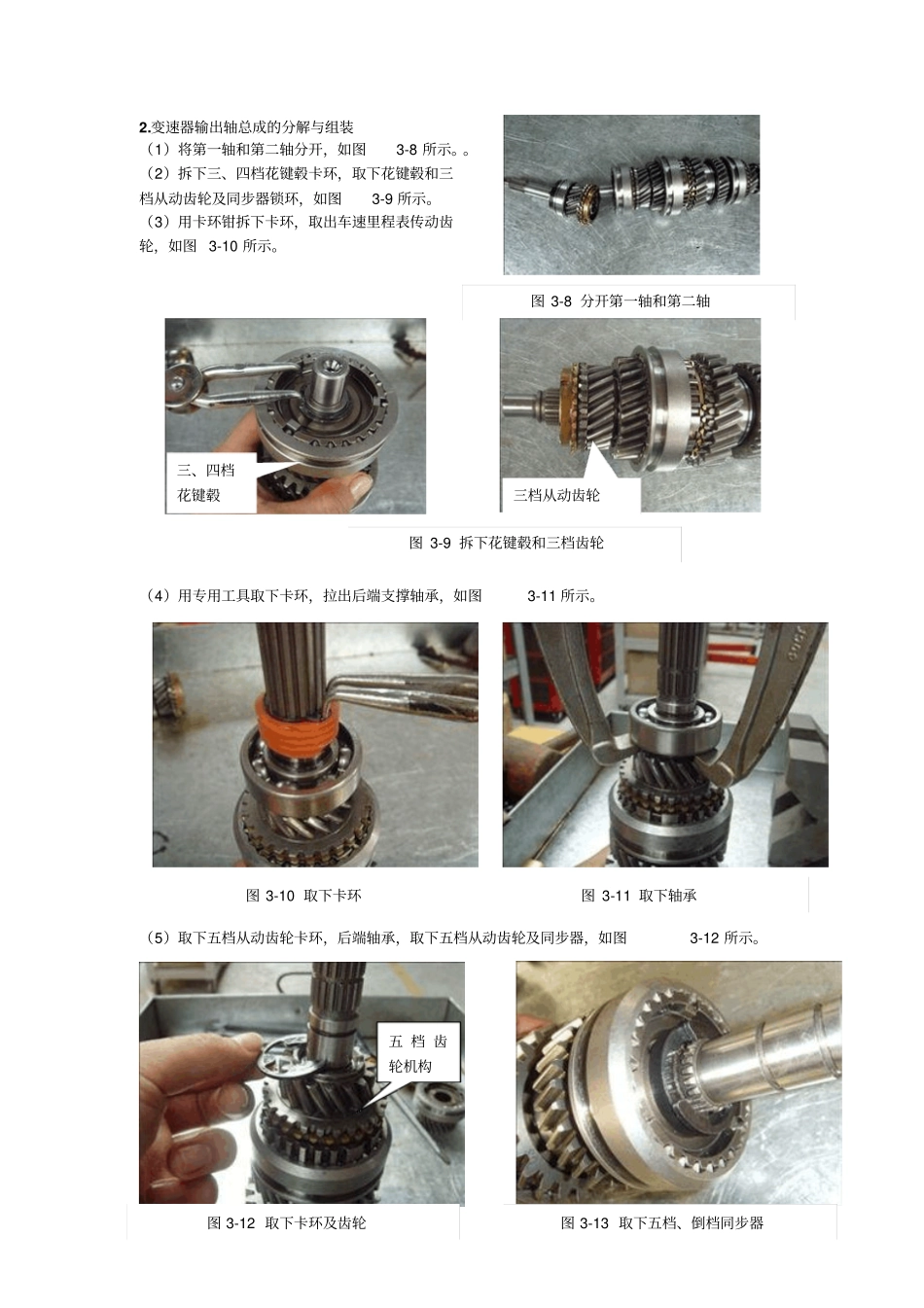

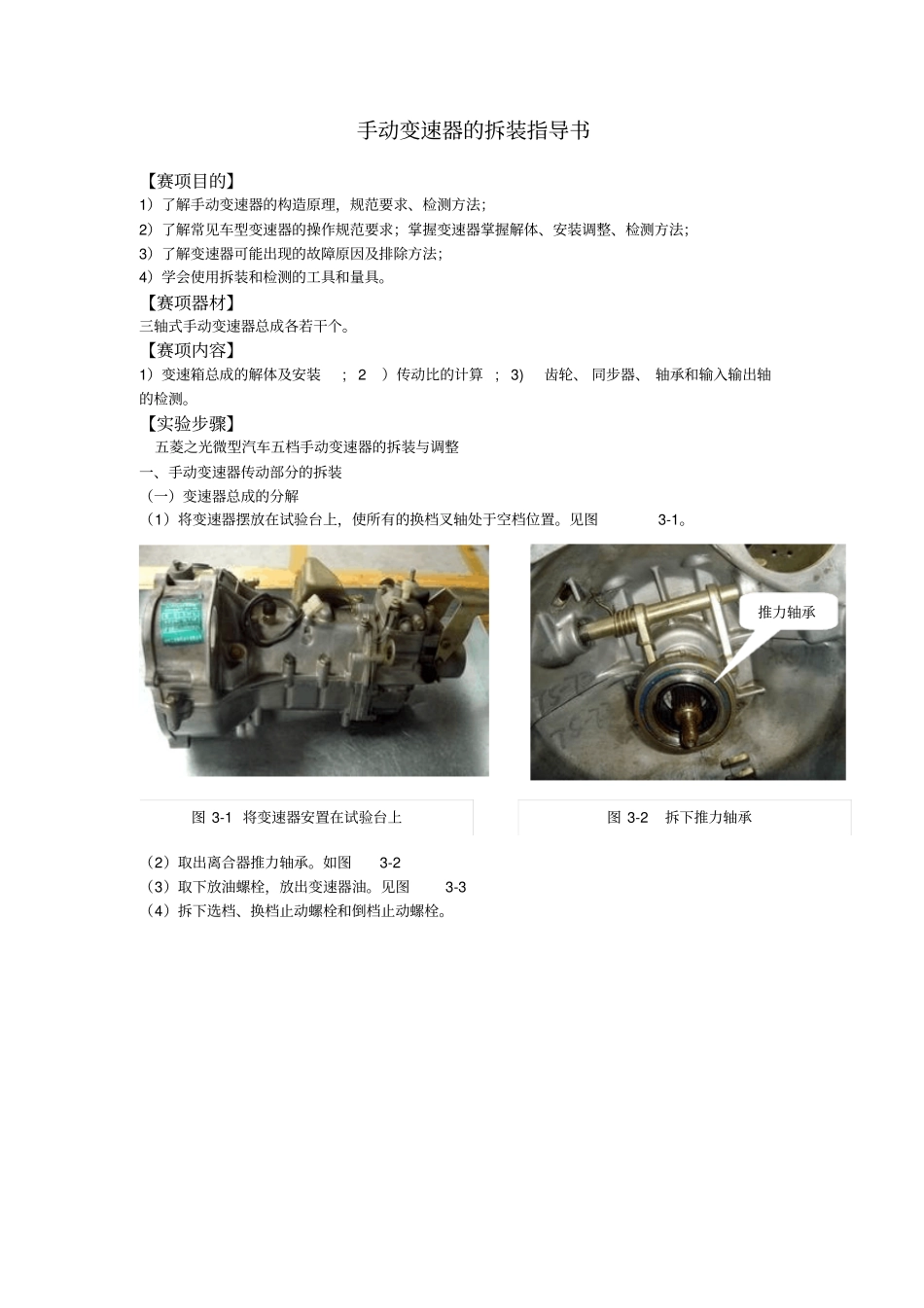

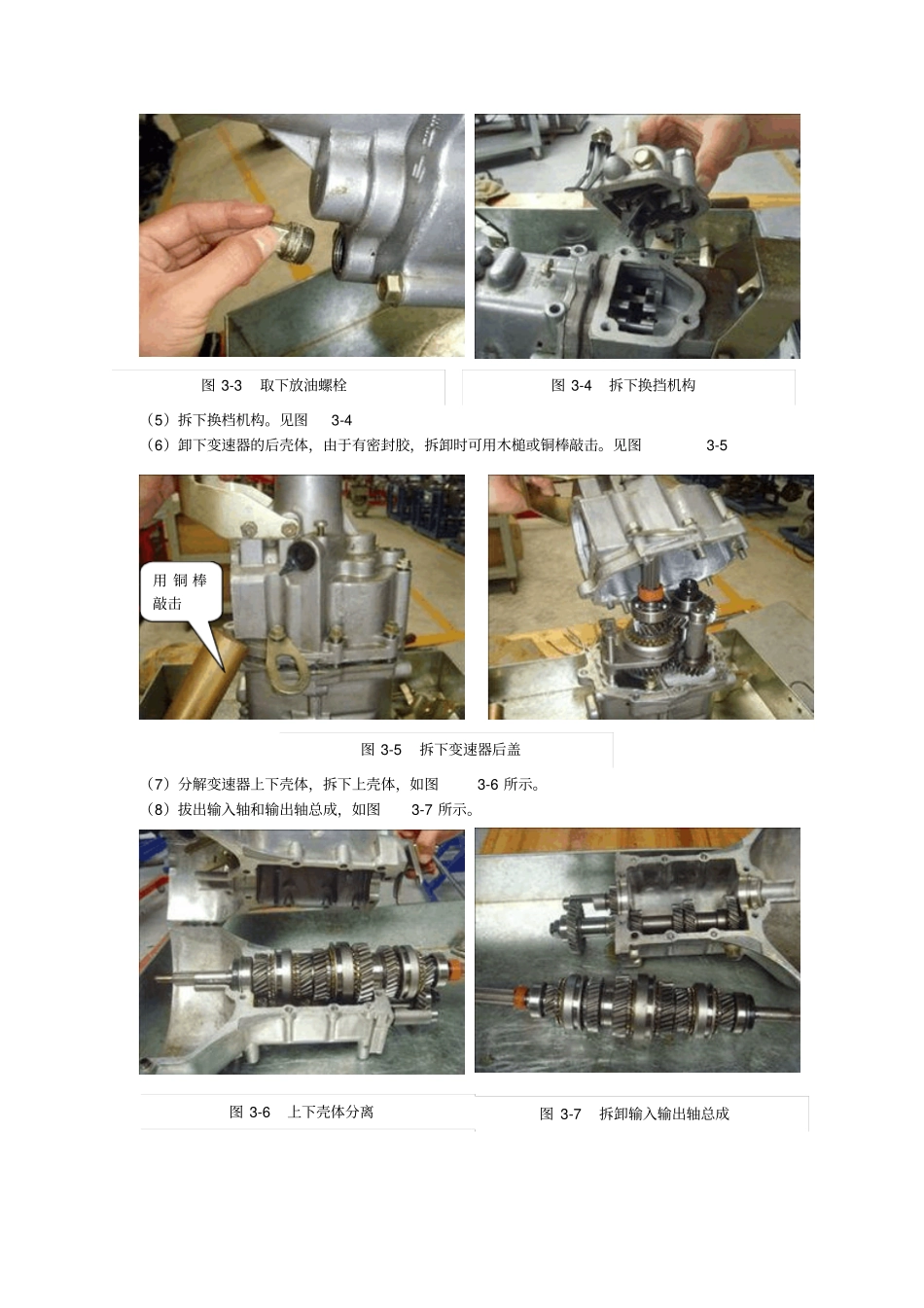

手动变速器的拆装指导书【赛项目的】1）了解手动变速器的构造原理，规范要求、检测方法；2）了解常见车型变速器的操作规范要求；掌握变速器掌握解体、安装调整、检测方法；3）了解变速器可能出现的故障原因及排除方法；4）学会使用拆装和检测的工具和量具。【赛项器材】三轴式手动变速器总成各若干个。【赛项内容】1）变速箱总成的解体及安装; 2）传动比的计算 ; 3)齿轮、 同步器、 轴承和输入输出轴的检测。【实验步骤】五菱之光微型汽车五档手动变速器的拆装与调整一、手动变速器传动部分的拆装（一）变速器总成的分解（1）将变速器摆放在试验台上，使所有的换档叉轴处于空档位置。见图3-1。（2）取出离合器推力轴承。如图3-2 （3）取下放油螺栓，放出变速器油。见图3-3 （4）拆下选档、换档止动螺栓和倒档止动螺栓。图 3-1 将变速器安置在试验台上图 3-2 拆下推力轴承推力轴承（5）拆下换档机构。见图3-4 （6）卸下变速器的后壳体，由于有密封胶，拆卸时可用木槌或铜棒敲击。见图3-5 （7）分解变速器上下壳体，拆下上壳体，如图3-6 所示。（8）拔出输入轴和输出轴总成，如图3-7 所示。图 3-3 取下放油螺栓图 3-4 拆下换挡机构图 3-5 拆下变速器后盖用 铜 棒敲击图 3-7 拆卸输入输出轴总成图 3-6 上下壳体分离2.变速器输出轴总成的分解与组装（1）将第一轴和第二轴分开，如图3-8 所示。。（2）拆下三、四档花键毂卡环，取下花键毂和三档从动齿轮及同步器锁环，如图3-9 所示。（3）用卡环钳拆下卡环，取出车速里程表传动齿轮，如图 3-10 所示。（4）用专用工具取下卡环，拉出后端支撑轴承，如图3-11 所示。（5）取下五档从动齿轮卡环，后端轴承，取下五档从动齿轮及同步器，如图3-12 所示。图 3-8 分开第一轴和第二轴三、四档花键毂三档从动齿轮图 3-9 拆下花键毂和三档齿轮图 3-11 取下轴承图 3-10 取下卡环五 档 齿轮机构图 3-12 取下卡环及齿轮图 3-13 取下五档、倒档同步器（6）取下同步器卡环，拆下五档、倒档同步器，如图3-13 所示。（7）拆卸倒档从动齿轮，如图3-14 所示。（8）用专用工具拆卸，中间支撑轴承，如图3-15 所示。（9）分别拆卸一档从动齿轮，一、二档同步器，二档从动齿轮，如图 3-16、3-17、3-18所示 . （10）按照分解的反顺序对输出轴进行组装，如图3-19 所示。图 3-14 拆卸倒档从动齿轮倒档从动齿轮图 3-15 拆卸轴承图 3-16 拆卸一档从动齿轮图 3-17 拆卸...
