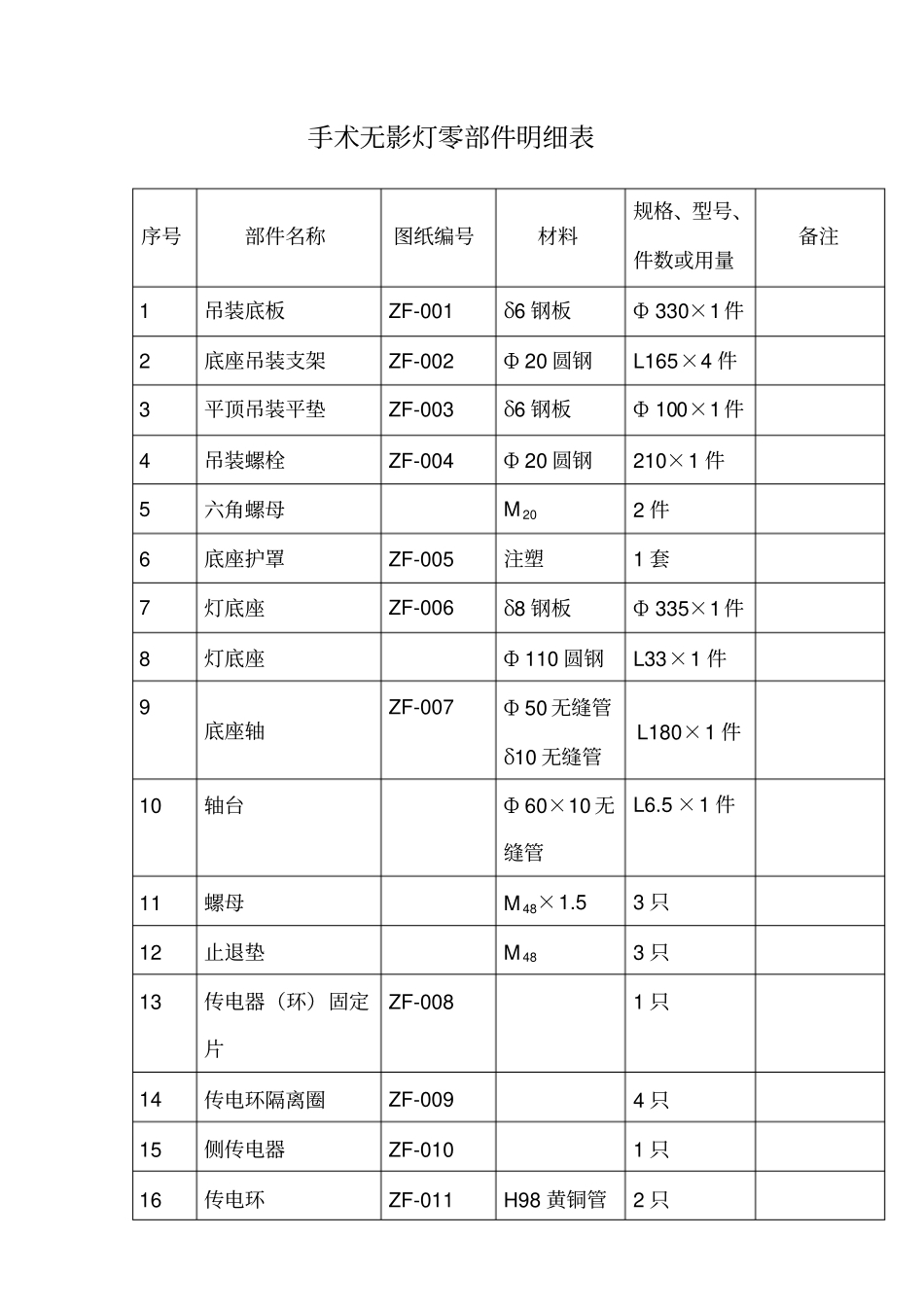

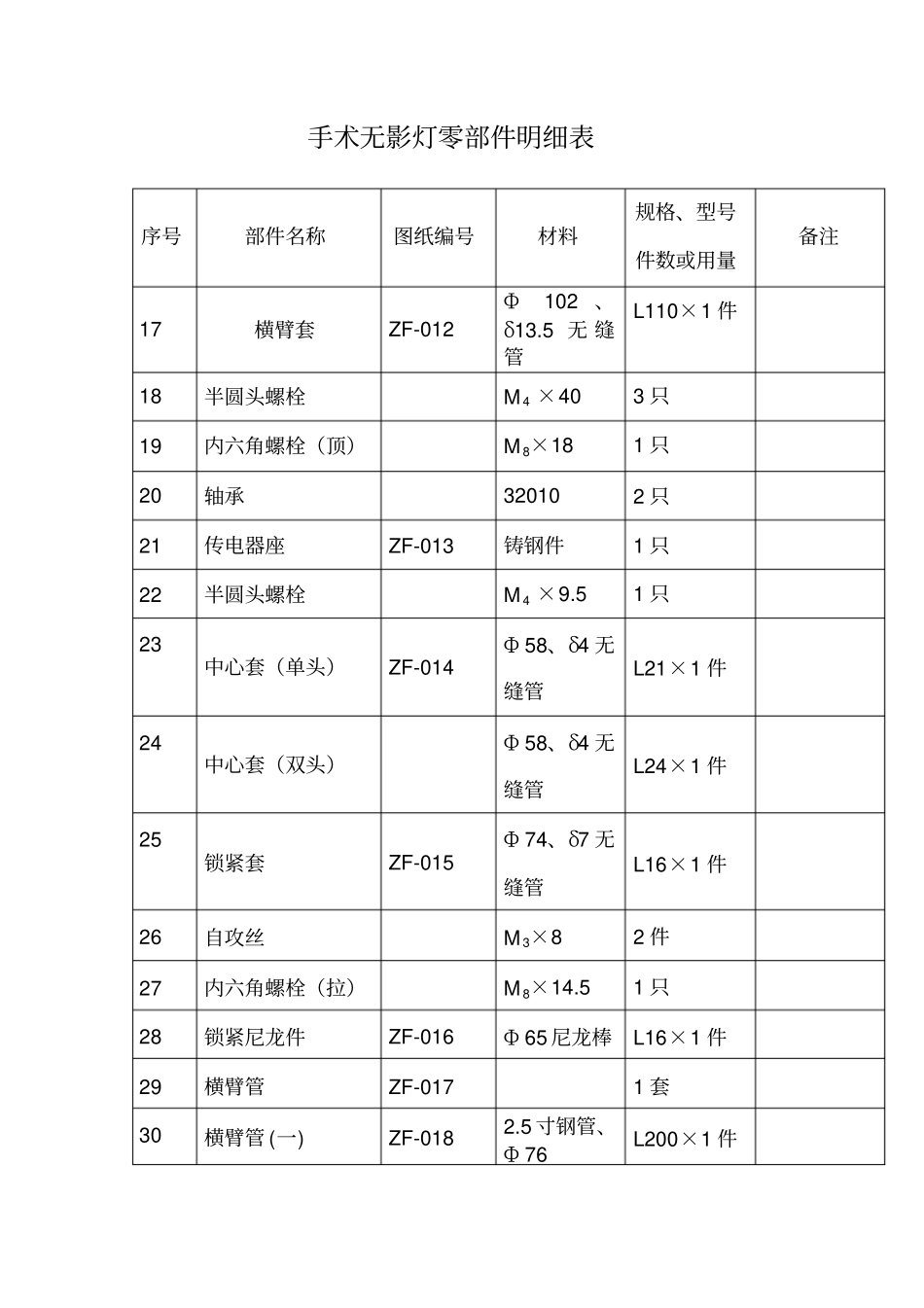

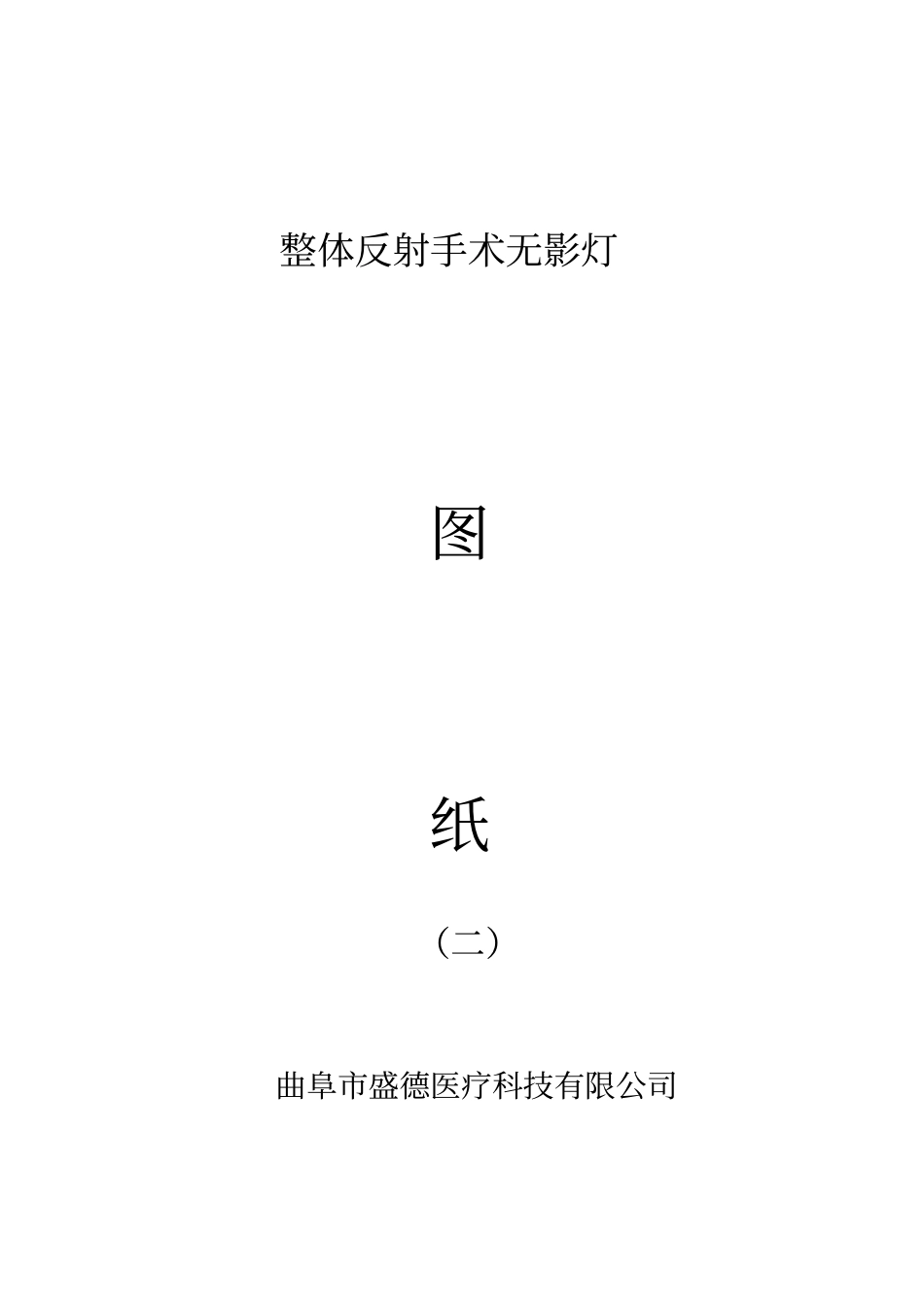

整体反射手术无影灯图纸（二）曲阜市盛德医疗科技有限公司手术无影灯零部件明细表序号部件名称图纸编号材料规格、型号、件数或用量备注1 吊装底板ZF-001 δ6 钢板Ф 330×1 件2 底座吊装支架ZF-002 Ф 20 圆钢L165×4 件3 平顶吊装平垫ZF-003 δ6 钢板Ф 100×1 件4 吊装螺栓ZF-004 Ф 20 圆钢210×1 件5 六角螺母M 202 件6 底座护罩ZF-005 注塑1 套7 灯底座ZF-006 δ8 钢板Ф 335×1 件8 灯底座Ф 110 圆钢L33×1 件9 底座轴ZF-007 Ф 50 无缝管δ10 无缝管L180×1 件10 轴台Ф 60×10 无缝管L6.5 ×1 件11 螺母M 48×1.53 只12 止退垫M 483 只13 传电器（环）固定片ZF-008 1 只14 传电环隔离圈ZF-009 4 只15 侧传电器ZF-010 1 只16 传电环ZF-011 H98 黄铜管2 只手术无影灯零部件明细表序号部件名称图纸编号材料规格、型号件数或用量备注17 横臂套ZF-012 Ф102、δ13.5 无 缝管L110×1 件18 半圆头螺栓M 4 ×40 3 只19 内六角螺栓（顶）M 8×18 1 只20 轴承32010 2 只21 传电器座ZF-013 铸钢件1 只22 半圆头螺栓M 4 ×9.5 1 只23 中心套（单头）ZF-014 Ф 58、δ4 无缝管L21×1 件24 中心套（双头）Ф 58、δ4 无缝管L24×1 件25 锁紧套ZF-015 Ф 74、δ7 无缝管L16×1 件26 自攻丝M 3×8 2 件27 内六角螺栓（拉）M 8×14.5 1 只28 锁紧尼龙件ZF-016 Ф 65 尼龙棒L16×1 件29 横臂管ZF-017 1 套30 横臂管 (一) ZF-018 2.5 寸钢管、Ф 76L200×1 件手术无影灯零部件明细表序号部件名称图纸编号材料规格、型号件数或用量备注31 半圆头螺栓M 4×5-62 只32 横臂管（二）ZF-019 Ф 50、 δ3.5无缝管L450×1 件33 过渡套ZF-020 Ф 70 、 δ10无缝管L90×1 件34 冲压弯头ZF-021 Ф 50、δ3.5、冷冲1 只35 横臂管（三）、（直灯管）ZF-022 Ф 50、 δ3.5无缝管L360×1 件36 侧传电芯ZF-023 紫铜板2 件37 传电芯弹簧ZF-024 Ф 0.6 丝外Ф 6-0.2圈数 15.5 h35×2 只38 传电器固定板ZF-025 δ 1.5 冷 板43×45 1 块39 横臂盖板ZF-026 δ1 冷板70×701 块40 配套ZF-027 Ф 100 δ3.5 无缝管L24×1 件手术无影灯零部件明细表序号部件名称图纸编号材料规格、型号件数或用量备注41 悬臂套封盖ZF-028 塑料件1 件42 四维关节ZF-029 压铸铝合金2 件43 关节轴ZF-030 ...
