手机维修基础培训VIP免费

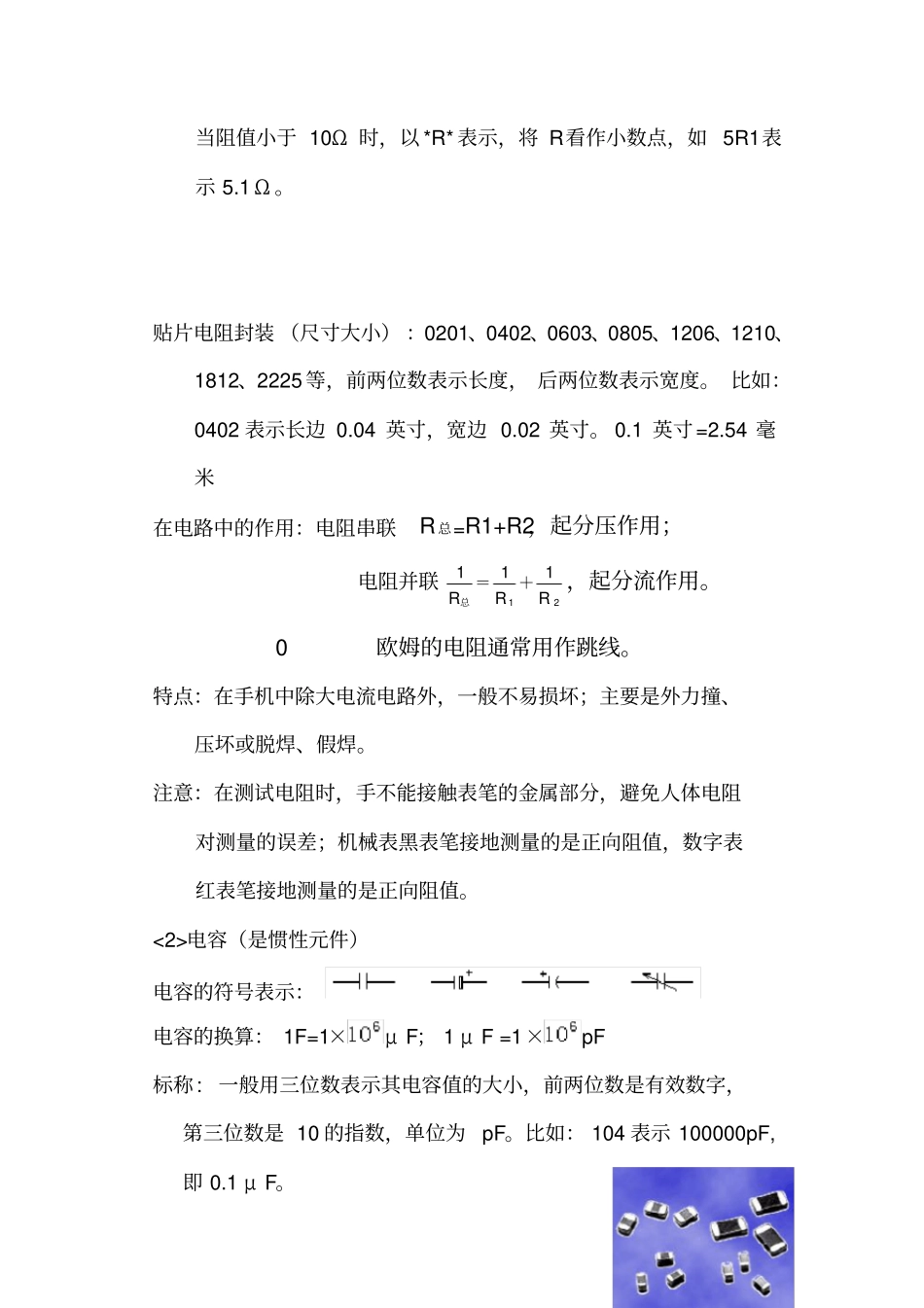

维修基础培训前言: 本培训主要针对手机维修的相关电路基础知识进行简介, 包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。1．片状元器件〈1〉 电阻（是线性元件，符合欧姆定律）电阻的符号表示 :电阻的换算： 1MΩ =1000KΩ ；1KΩ =1000Ω标称：一般用三位数表示其阻值的大小，前两位数是有效数字，第三位数是 10的指数。如 100表示 10Ω ，102表示 1000Ω 即 1kΩ ，当阻值小于 10Ω 时，以 *R* 表示，将 R看作小数点，如 5R1表示 5.1 Ω 。贴片电阻封装 （尺寸大小） ：0201、0402、0603、0805、1206、1210、1812、2225 等，前两位数表示长度， 后两位数表示宽度。 比如：0402 表示长边 0.04 英寸，宽边 0.02 英寸。 0.1 英寸=2.54 毫米在电路中的作用：电阻串联R 总=R1+R2，起分压作用；电阻并联21R1R11＋＝总R，起分流作用。 0欧姆的电阻通常用作跳线。特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊。注意：在测试电阻时，手不能接触表笔的金属部分，避免人体电阻对测量的误差；机械表黑表笔接地测量的是正向阻值，数字表红表笔接地测量的是正向阻值。<2>电容（是惯性元件）电容的符号表示：电容的换算： 1F=1×μ F； 1 μ F =1×pF标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是 10 的指数，单位为pF。比如： 104 表示 100000pF,即 0.1 μ F。贴片封装：同电阻。电解电容有极性，贴片电容表面有暗条的一端是正极。在电路中电容并联： C总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路， 容抗（电阻值） 变小或特殊电容外一般电容不易损坏。〈3〉 电感（是惯性元件）电感的符号表示：电感的换算： 1H=1000ｍH；1ｍH=1000μ H贴片封装：同电阻电感串联 L 总=L1+L2，总电感增大；电感并联21L1L1L1＋＝总, 总电感减小。特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假...
