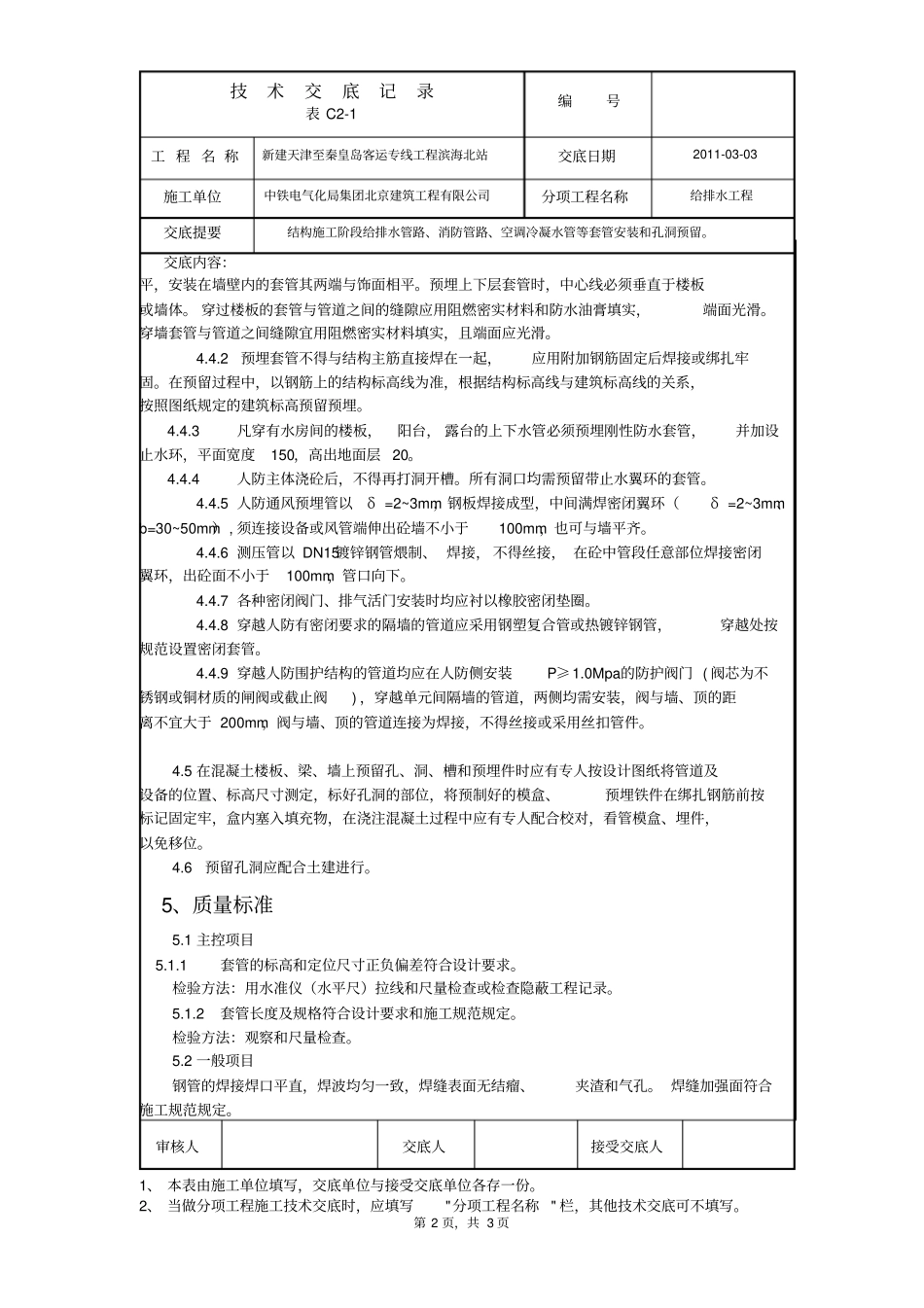

技术交底记录表 C2-1 编号工 程 名 称新建天津至秦皇岛客运专线工程滨海北站交底日期2011-03-03 施工单位中铁电气化局集团北京建筑工程有限公司分项工程名称给排水工程交底提要结构施工阶段给排水管路、消防管路、空调冷凝水管等套管安装和孔洞预留。交底内容：审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写"分项工程名称 " 栏，其他技术交底可不填写。第 1 页，共 3 页1、主要材料钢套管、刚性防水套管、PVC套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材等应有出厂合格证。2、主要机具 2.1 机械：切割机、电焊机、磨光机等。 2.2 工具：手锯、手锤等。 2.3 其它：水平尺、线坠、钢卷尺、小线等。3、作业条件穿墙处和穿楼板处留管洞或安装套管，其洞口尺寸和套管规格符合要求。坐标、 标高正确。根据土建专业楼板及墙体钢筋绑扎进度进行预留。4、施工工艺 4.1 工艺流程：安装准备→预制加工→现场定位、安装4.2 安装准备认真熟悉图纸， 根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉， 管道排列所用空间是否合理。有问题及时与工长和有关人员研究解决，办好变更洽商记录。4.3 预制加工4.3.1 按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。4.3.2DN100 以下套管的管径比管道管径大两号，DN100及以上套管的管径比管道管径大一号，防水套管止水环采用钢板切割后焊接，D≤300mm止水环采用 δ =10mm厚钢板制作， D＞300mm止水环采用 δ =15mm厚钢板制作，止水环高度为60mm，止水环与套管要求双面焊接。4.3.3钢套管切割采用机械切割或氧气-乙炔焰切割， 切割后管口应用磨光机打磨，保证管口平齐。 4.4 套管安装： 4.4.1PVC 套管、钢套管、刚性防水套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后钢套管内刷防锈漆一道。管道安装时，把预制好的套管穿好。套管上端应高出建筑完成面20mm，厨房及厕浴间套管应高出建筑完成面50mm，下端与楼板面技术交底记录表 C2-1 编号工 程 名 称新建天津至秦皇岛客运专线工程滨海北站交底日期2011-03-03 施工单位中铁电气化局集团北京建筑工程有...
