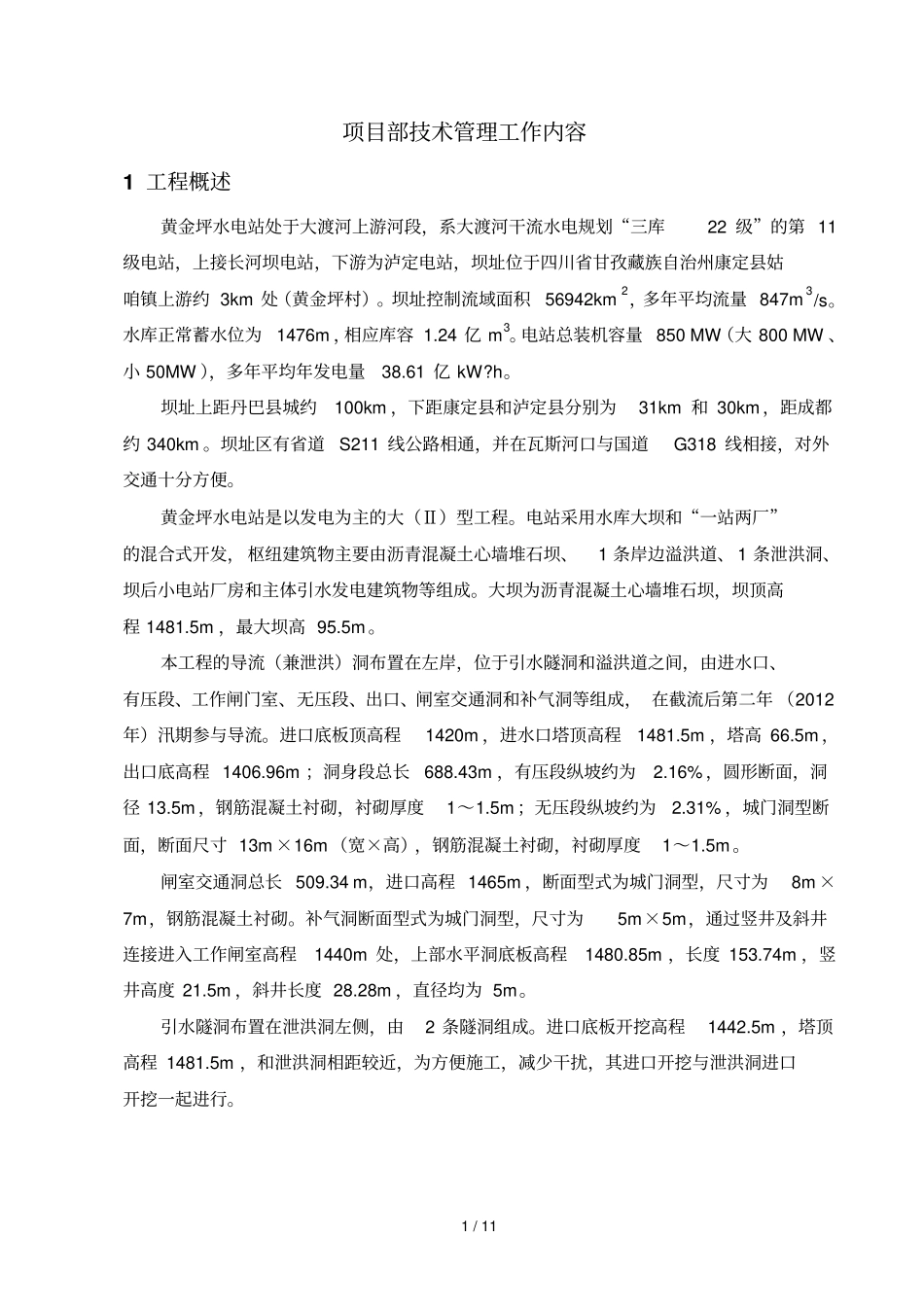

1 / 11 项目部技术管理工作内容1 工程概述黄金坪水电站处于大渡河上游河段，系大渡河干流水电规划“三库22 级”的第 11级电站，上接长河坝电站，下游为泸定电站，坝址位于四川省甘孜藏族自治州康定县姑咱镇上游约 3km 处（黄金坪村）。坝址控制流域面积56942km2，多年平均流量 847m3/s。水库正常蓄水位为1476m ，相应库容 1.24 亿 m3。电站总装机容量 850 MW（大 800 MW 、小 50MW ），多年平均年发电量38.61 亿 kW?h。坝址上距丹巴县城约100km ，下距康定县和泸定县分别为31km 和 30km ，距成都约 340km 。坝址区有省道S211 线公路相通，并在瓦斯河口与国道G318 线相接，对外交通十分方便。黄金坪水电站是以发电为主的大（Ⅱ）型工程。电站采用水库大坝和“一站两厂”的混合式开发， 枢纽建筑物主要由沥青混凝土心墙堆石坝、1 条岸边溢洪道、 1 条泄洪洞、坝后小电站厂房和主体引水发电建筑物等组成。大坝为沥青混凝土心墙堆石坝，坝顶高程 1481.5m ，最大坝高 95.5m 。本工程的导流（兼泄洪）洞布置在左岸，位于引水隧洞和溢洪道之间，由进水口、有压段、工作闸门室、无压段、出口、闸室交通洞和补气洞等组成， 在截流后第二年 （2012年）汛期参与导流。进口底板顶高程1420m ，进水口塔顶高程1481.5m ，塔高 66.5m ，出口底高程 1406.96m ；洞身段总长688.43m ，有压段纵坡约为2.16% ，圆形断面，洞径 13.5m ，钢筋混凝土衬砌，衬砌厚度1～1.5m ；无压段纵坡约为2.31% ，城门洞型断面，断面尺寸 13m ×16m （宽×高），钢筋混凝土衬砌，衬砌厚度1～1.5m 。闸室交通洞总长 509.34 m，进口高程 1465m ，断面型式为城门洞型，尺寸为8m ×7m，钢筋混凝土衬砌。补气洞断面型式为城门洞型，尺寸为5m×5m，通过竖井及斜井连接进入工作闸室高程1440m 处，上部水平洞底板高程1480.85m ，长度 153.74m ，竖井高度 21.5m ，斜井长度 28.28m ，直径均为 5m。引水隧洞布置在泄洪洞左侧，由2 条隧洞组成。进口底板开挖高程1442.5m ，塔顶高程 1481.5m ，和泄洪洞相距较近，为方便施工，减少干扰，其进口开挖与泄洪洞进口开挖一起进行。2 / 11 2 泄洪洞工程主要工作内容2.1 主要工作内容本标主要工作内容为：引水隧洞进水口工程、导流（兼泄洪）洞工程进水口、工作闸室闸门、启闭机安装及附属工程，其主要工程量如下：主要工程量有：覆盖层明挖134.69 万 m3，石方明挖 153.2...
