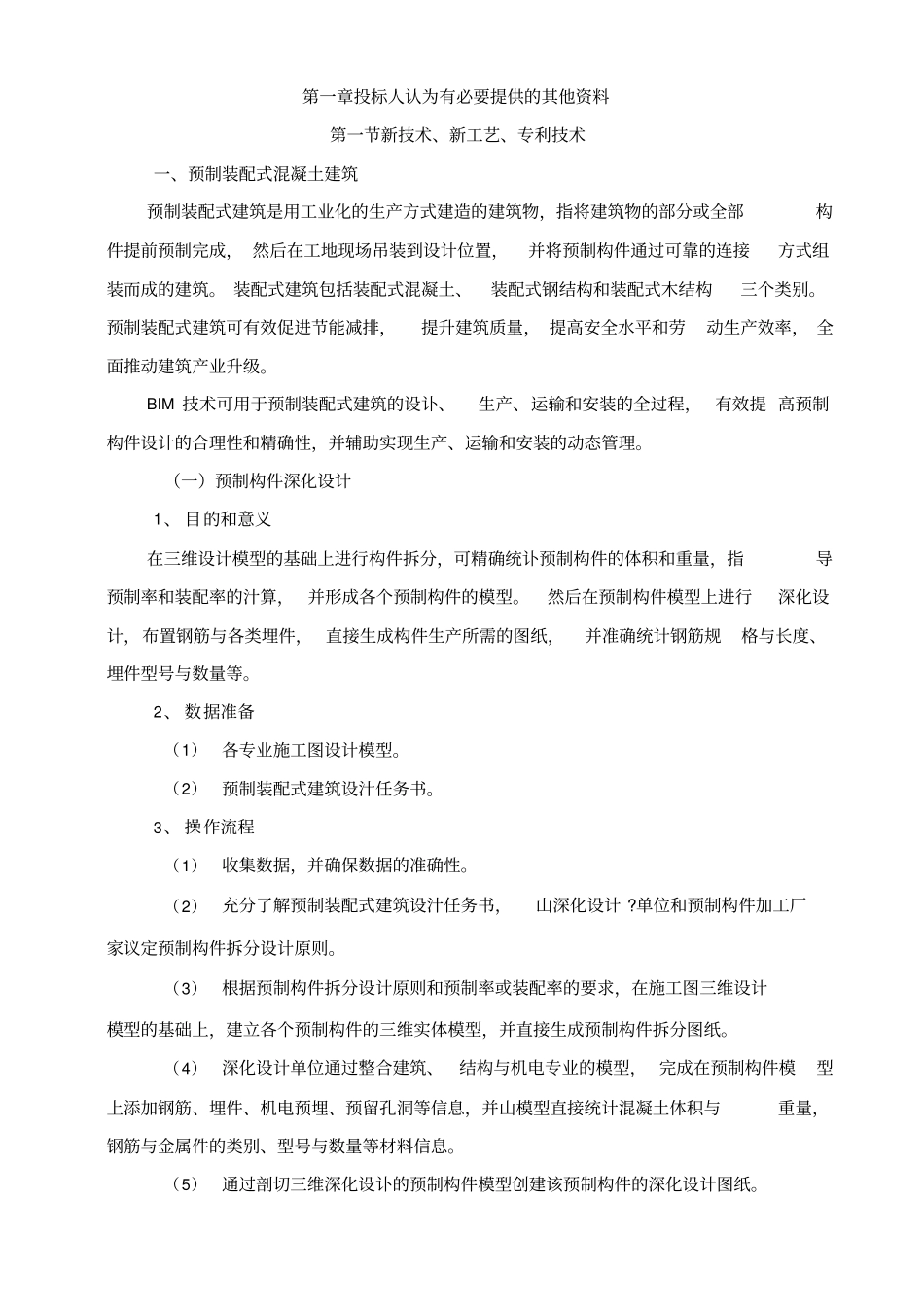

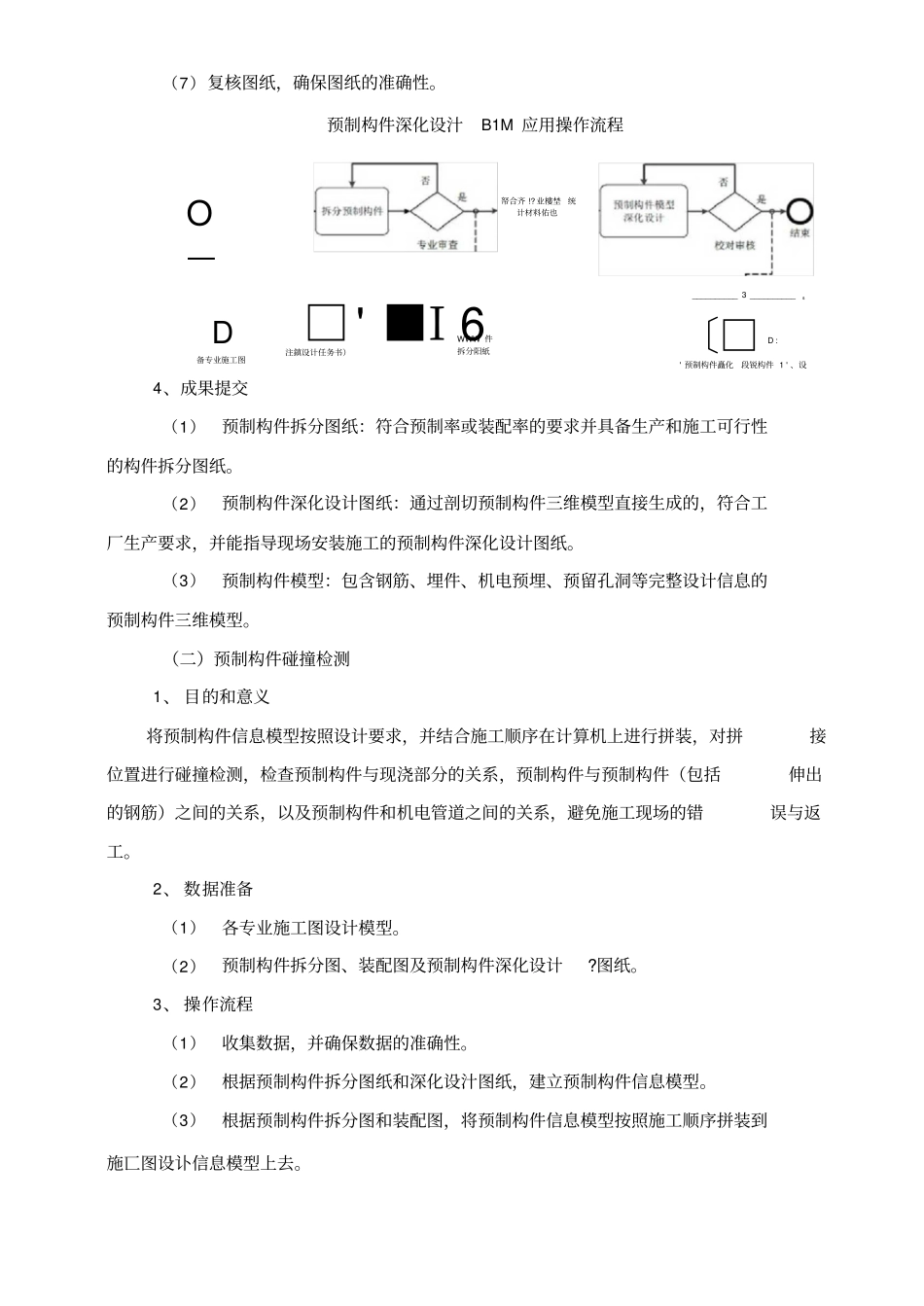

第一章投标人认为有必要提供的其他资料第一节新技术、新工艺、专利技术一、预制装配式混凝土建筑预制装配式建筑是用工业化的生产方式建造的建筑物,指将建筑物的部分或全部构件提前预制完成, 然后在工地现场吊装到设计位置,并将预制构件通过可靠的连接方式组装而成的建筑。 装配式建筑包括装配式混凝土、装配式钢结构和装配式木结构三个类别。预制装配式建筑可有效促进节能减排,提升建筑质量, 提高安全水平和劳动生产效率, 全面推动建筑产业升级。BIM 技术可用于预制装配式建筑的设讣、生产、运输和安装的全过程, 有效提 高预制构件设计的合理性和精确性,并辅助实现生产、运输和安装的动态管理。(一)预制构件深化设计1、 目的和意义在三维设计模型的基础上进行构件拆分,可精确统讣预制构件的体积和重量,指导预制率和装配率的汁算, 并形成各个预制构件的模型。然后在预制构件模型上进行深化设计,布置钢筋与各类埋件, 直接生成构件生产所需的图纸,并准确统计钢筋规格与长度、埋件型号与数量等。2、 数据准备(1)各专业施工图设计模型。(2)预制装配式建筑设汁任务书。3、 操作流程(1)收集数据,并确保数据的准确性。(2)充分了解预制装配式建筑设汁任务书,山深化设计 ?单位和预制构件加工厂家议定预制构件拆分设计原则。(3)根据预制构件拆分设计原则和预制率或装配率的要求,在施工图三维设计模型的基础上,建立各个预制构件的三维实体模型,并直接生成预制构件拆分图纸。(4)深化设计单位通过整合建筑、结构与机电专业的模型, 完成在预制构件模型上添加钢筋、埋件、机电预埋、预留孔洞等信息,并山模型直接统计混凝土体积与重量,钢筋与金属件的类别、型号与数量等材料信息。(5)通过剖切三维深化设讣的预制构件模型创建该预制构件的深化设计图纸。(6)对由三维模型得到的各个平面和断面进行定位和标注。(7)复核图纸,确保图纸的准确性。预制构件深化设汁B1M 应用操作流程4、成果提交(1)预制构件拆分图纸:符合预制率或装配率的要求并具备生产和施工可行性的构件拆分图纸。(2)预制构件深化设计图纸:通过剖切预制构件三维模型直接生成的,符合工厂生产要求,并能指导现场安装施工的预制构件深化设计图纸。(3)预制构件模型:包含钢筋、埋件、机电预埋、预留孔洞等完整设计信息的预制构件三维模型。(二)预制构件碰撞检测1、 目的和意义将预制构件信息模型按照设计要求,并结合施工顺序在计算机...
