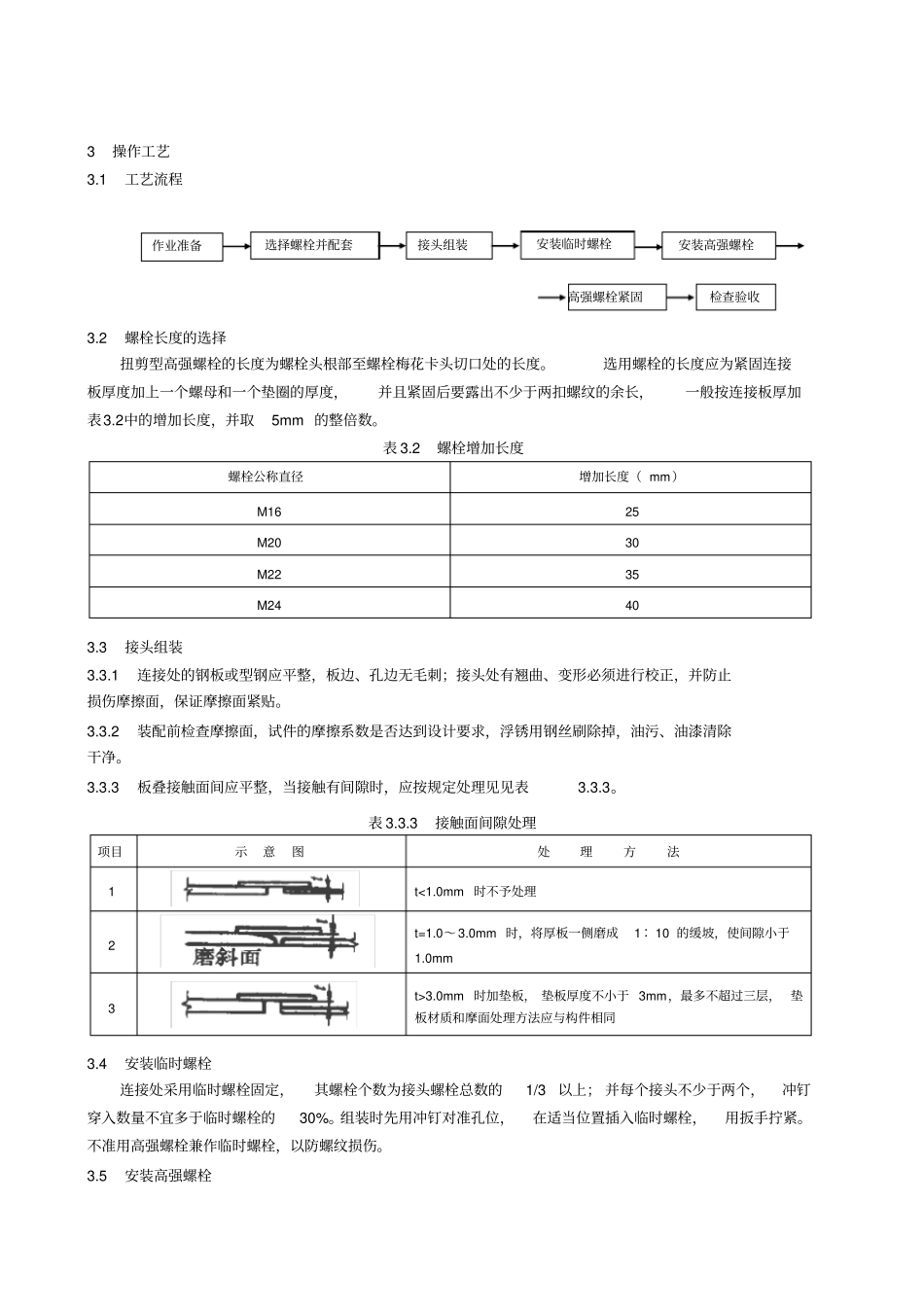

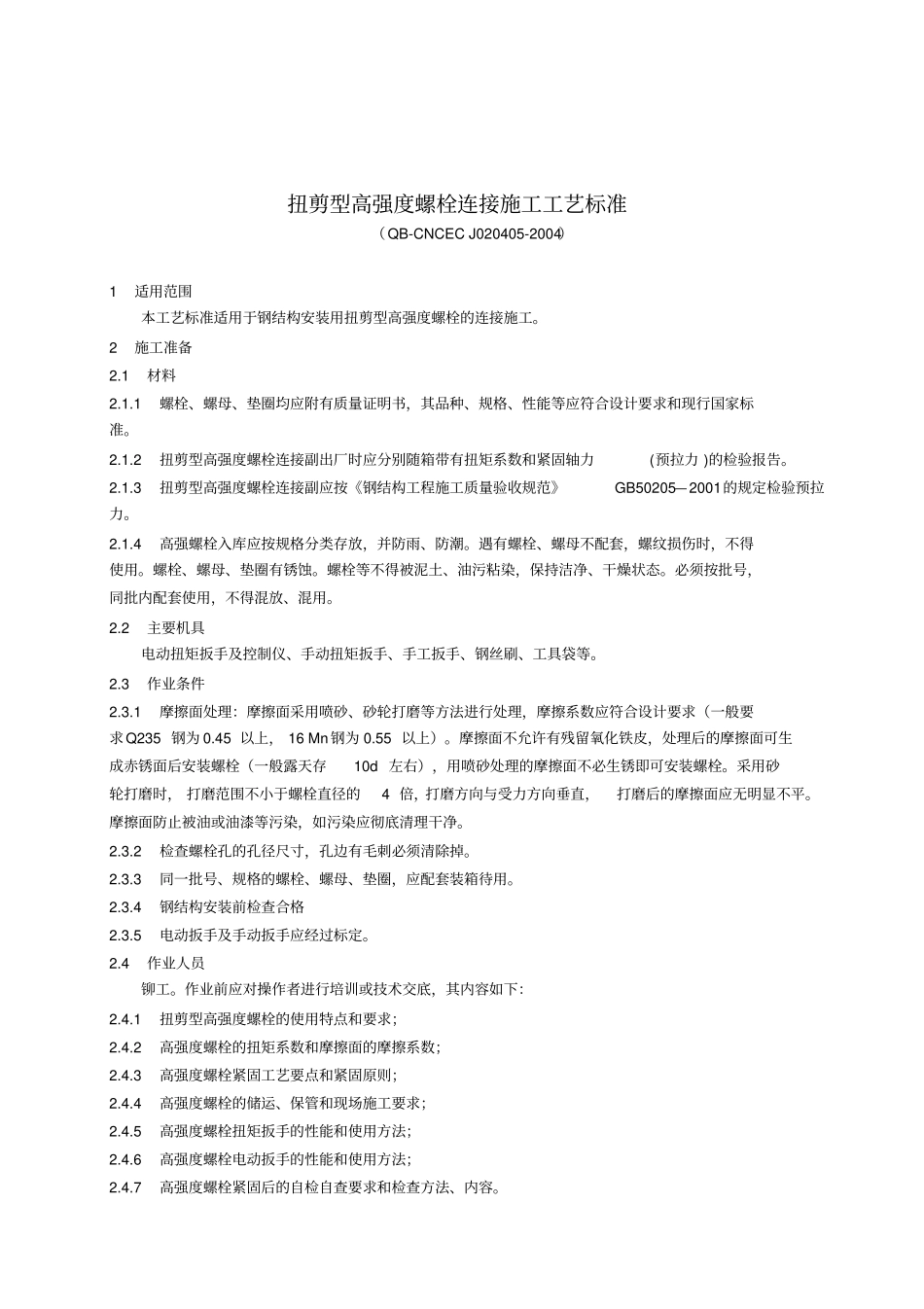

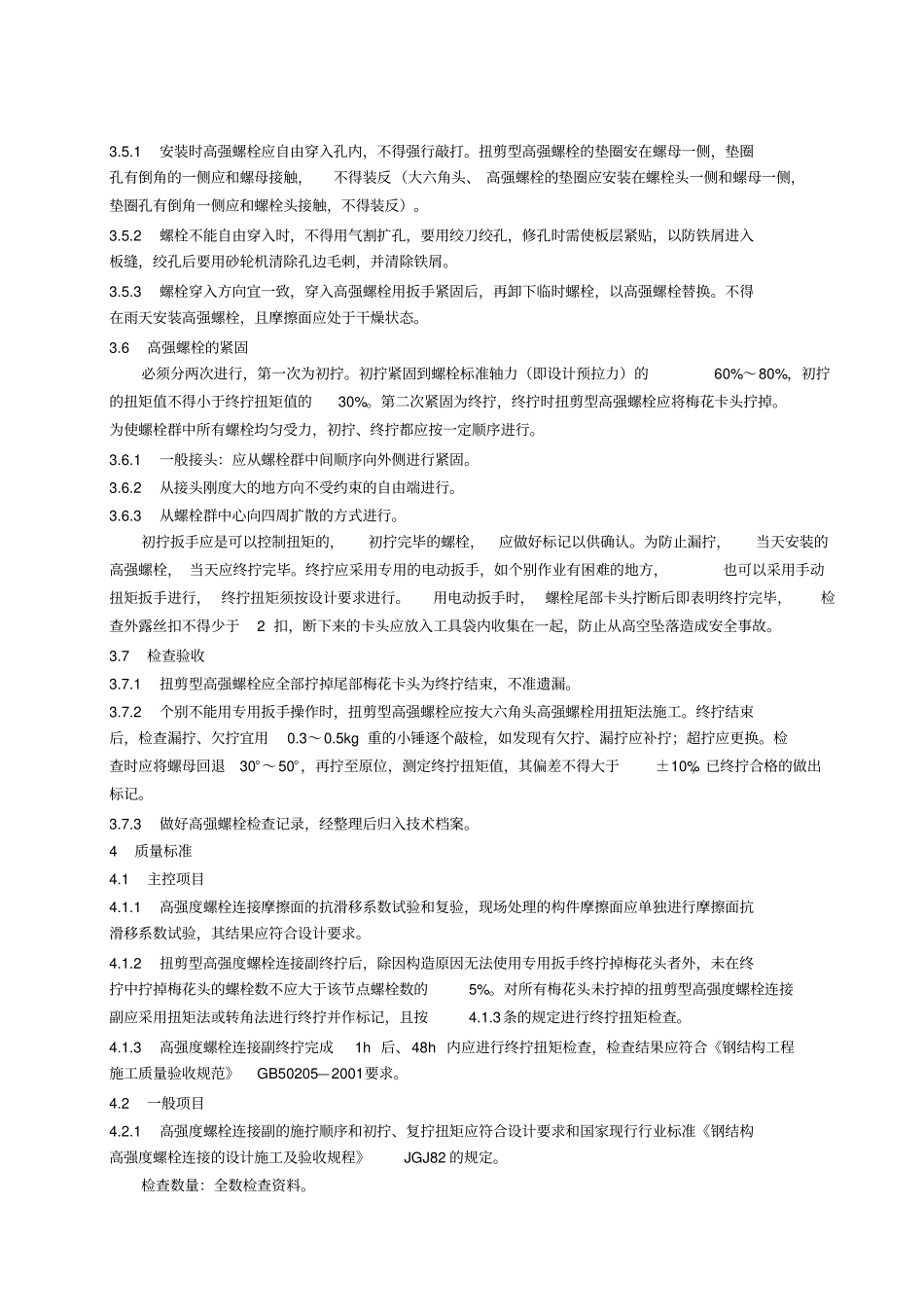

扭剪型高强度螺栓连接施工工艺标准（QB-CNCEC J020405-2004）1 适用范围本工艺标准适用于钢结构安装用扭剪型高强度螺栓的连接施工。2 施工准备2.1 材料2.1.1 螺栓、螺母、垫圈均应附有质量证明书，其品种、规格、性能等应符合设计要求和现行国家标准。2.1.2 扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力 )的检验报告。2.1.3 扭剪型高强度螺栓连接副应按《钢结构工程施工质量验收规范》GB50205—2001的规定检验预拉力。2.1.4 高强螺栓入库应按规格分类存放，并防雨、防潮。遇有螺栓、螺母不配套，螺纹损伤时，不得使用。螺栓、螺母、垫圈有锈蚀。螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。必须按批号，同批内配套使用，不得混放、混用。2.2 主要机具电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。2.3 作业条件2.3.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235 钢为 0.45 以上， 16 Mn 钢为 0.55 以上）。摩擦面不允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d 左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。采用砂轮打磨时， 打磨范围不小于螺栓直径的4 倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。摩擦面防止被油或油漆等污染，如污染应彻底清理干净。2.3.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。2.3.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。2.3.4 钢结构安装前检查合格2.3.5 电动扳手及手动扳手应经过标定。2.4 作业人员铆工。作业前应对操作者进行培训或技术交底，其内容如下：2.4.1 扭剪型高强度螺栓的使用特点和要求；2.4.2 高强度螺栓的扭矩系数和摩擦面的摩擦系数；2.4.3 高强度螺栓紧固工艺要点和紧固原则；2.4.4 高强度螺栓的储运、保管和现场施工要求；2.4.5 高强度螺栓扭矩扳手的性能和使用方法；2.4.6 高强度螺栓电动扳手的性能和使用方法；2.4.7 高强度螺栓紧固后的自检自查要求和检查方法、内容。3 操作工艺3.1 工艺流程3.2 螺栓长度的选择扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表3.2中的增加长度，并取5mm 的整倍数。表 3.2 螺栓增加长度螺栓公称直径增加长...
