抗滑桩冠梁模板安装技术交底VIP免费

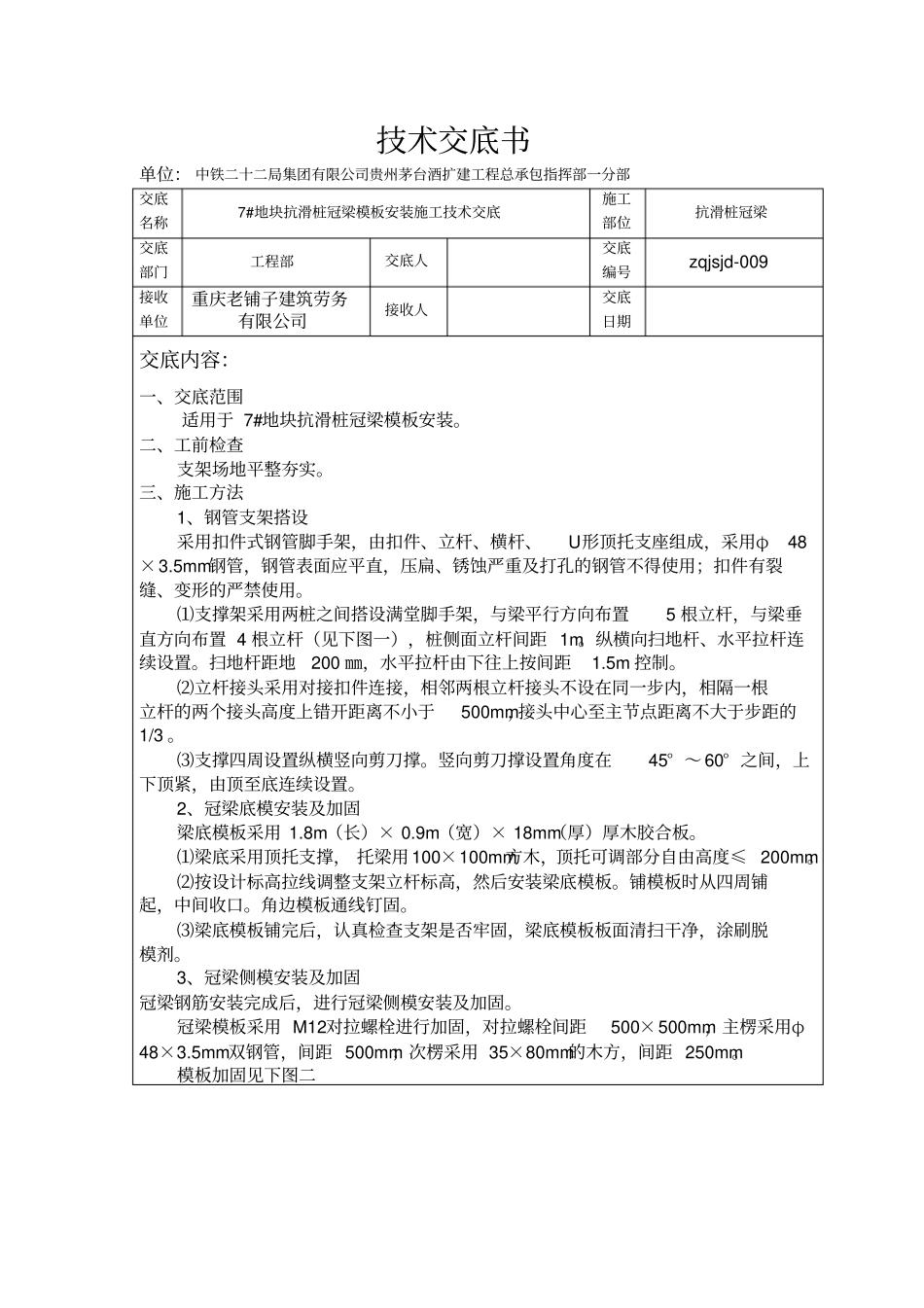

抗滑桩冠梁模板安装技术交底_第1页
1/3

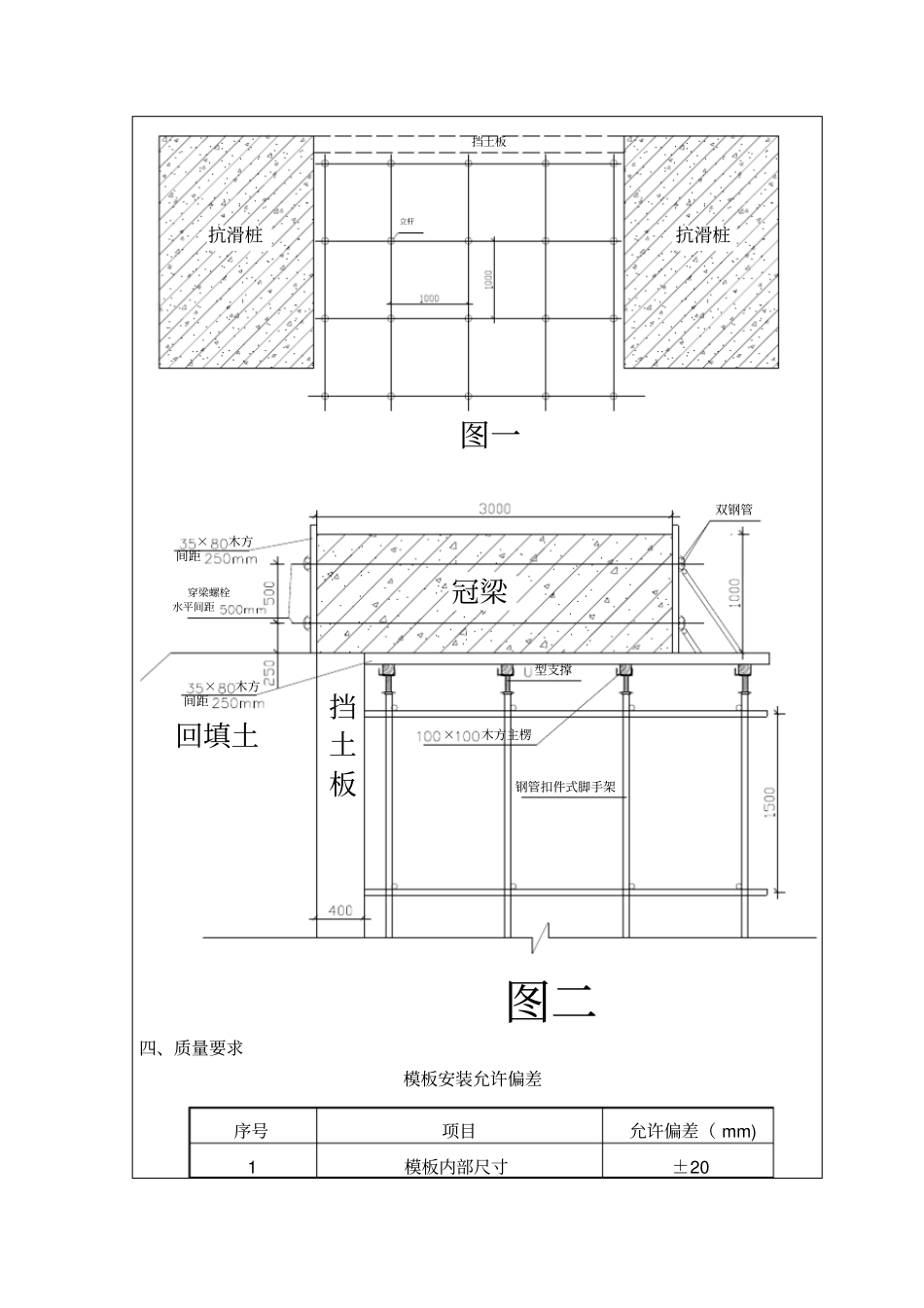

抗滑桩冠梁模板安装技术交底_第2页
2/3
抗滑桩冠梁模板安装技术交底_第3页
3/3
技术交底书单位: 中铁二十二局集团有限公司贵州茅台酒扩建工程总承包指挥部一分部交底名称7#地块抗滑桩冠梁模板安装施工技术交底施工部位抗滑桩冠梁交底部门工程部交底人交底编号zqjsjd-009接收单位重庆老铺子建筑劳务有限公司接收人交底日期交底内容:一、交底范围适用于 7#地块抗滑桩冠梁模板安装。二、工前检查支架场地平整夯实。三、施工方法1、钢管支架搭设采用扣件式钢管脚手架,由扣件、立杆、横杆、U形顶托支座组成,采用φ48×3.5mm钢管,钢管表面应平直,压扁、锈蚀严重及打孔的钢管不得使用;扣件有裂缝、变形的严禁使用。⑴支撑架采用两桩之间搭设满堂脚手架,与梁平行方向布置5 根立杆,与梁垂直方向布置 4 根立杆(见下图一),桩侧面立杆间距 1m。纵横向扫地杆、水平拉杆连续设置。扫地杆距地200 ㎜,水平拉杆由下往上按间距1.5m 控制。⑵立杆接头采用对接扣件连接,相邻两根立杆接头不设在同一步内,相隔一根立杆的两个接头高度上错开距离不小于500mm,接头中心至主节点距离不大于步距的1/3 。⑶支撑四周设置纵横竖向剪刀撑。竖向剪刀撑设置角度在45° ~ 60° 之间,上下顶紧,由顶至底连续设置。2、冠梁底模安装及加固梁底模板采用 1.8m(长)× 0.9m(宽)× 18mm(厚)厚木胶合板。⑴梁底采用顶托支撑, 托梁用 100×100mm方木,顶托可调部分自由高度≤ 200mm。⑵按设计标高拉线调整支架立杆标高,然后安装梁底模板。铺模板时从四周铺起,中间收口。角边模板通线钉固。⑶梁底模板铺完后,认真检查支架是否牢固,梁底模板板面清扫干净,涂刷脱模剂。3、冠梁侧模安装及加固冠梁钢筋安装完成后,进行冠梁侧模安装及加固。冠梁模板采用 M12对拉螺栓进行加固,对拉螺栓间距500×500mm,主楞采用φ48×3.5mm双钢管,间距 500mm;次楞采用 35×80mm的木方,间距 250mm。模板加固见下图二抗滑桩抗滑桩挡土板立杆图一挡土板回填土冠梁×木方间距水平间距穿梁螺栓×木方间距型支撑×木方主楞钢管扣件式脚手架双钢管图二四、质量要求模板安装允许偏差序号项目允许偏差( mm) 1 模板内部尺寸±20 五、施工过程注意事项保证模板的线性、垂直度、表面光滑度等。六、安全环保控制要求1、所有的带电设备必须接地,并装漏电保护器,保证作到“一线一闸一盒”2、进入施工现场必须佩带劳动保护用品,严禁不佩带劳动保护用品进入施工现场。3、非施工人员不得进入施工现场,并在施工出入口设立标志。2 轴线偏位15 3 模板表面平整度5 编制:复核:审核:
