电工基础知识初级版VIP免费

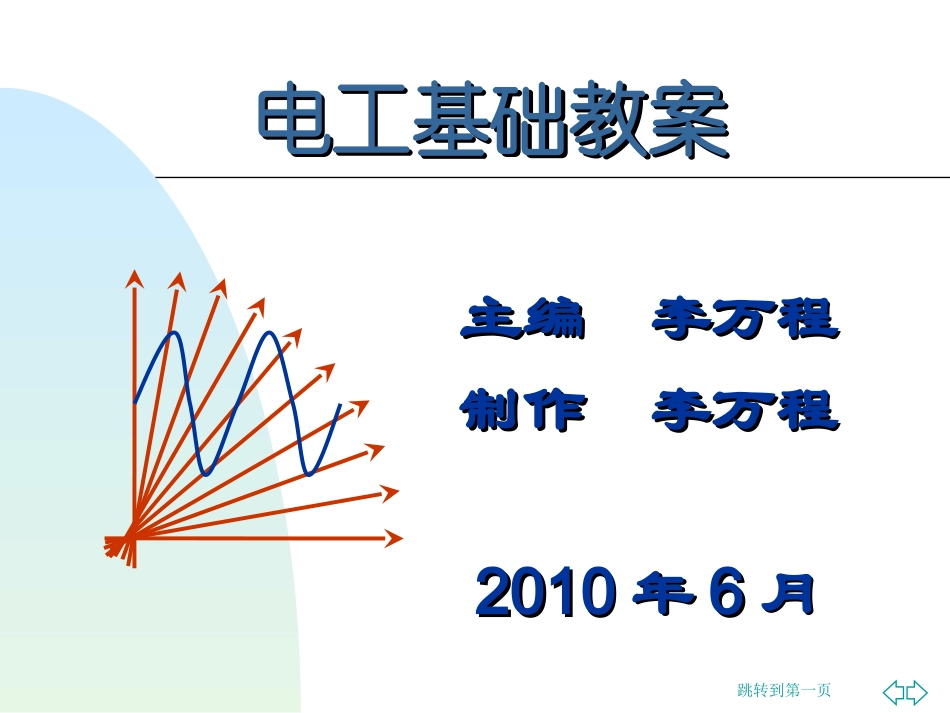

电工基础知识初级版_第1页
1/23

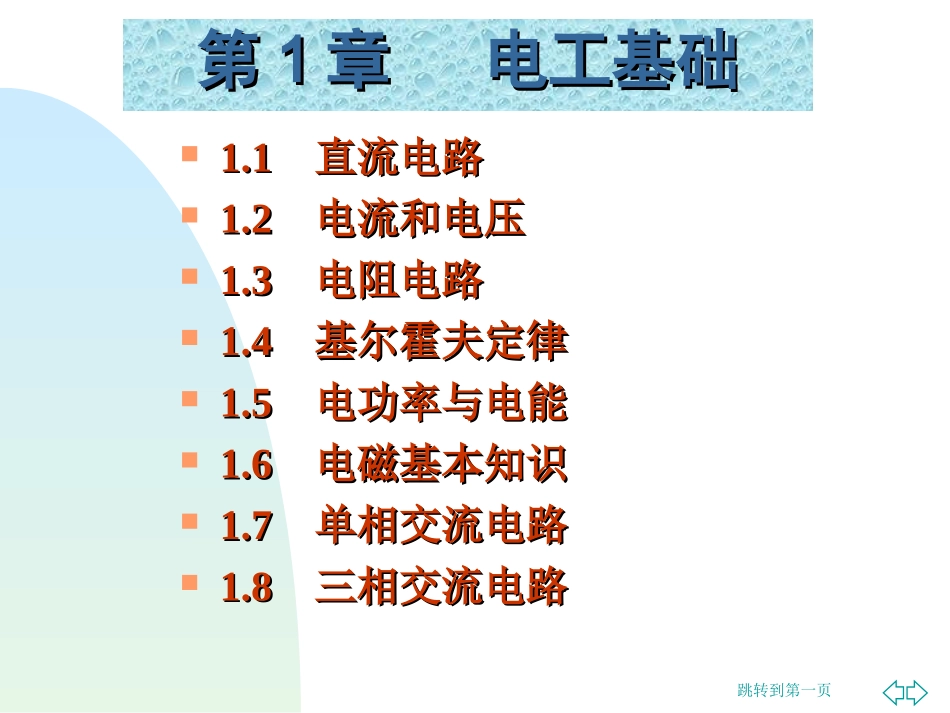

电工基础知识初级版_第2页
2/23

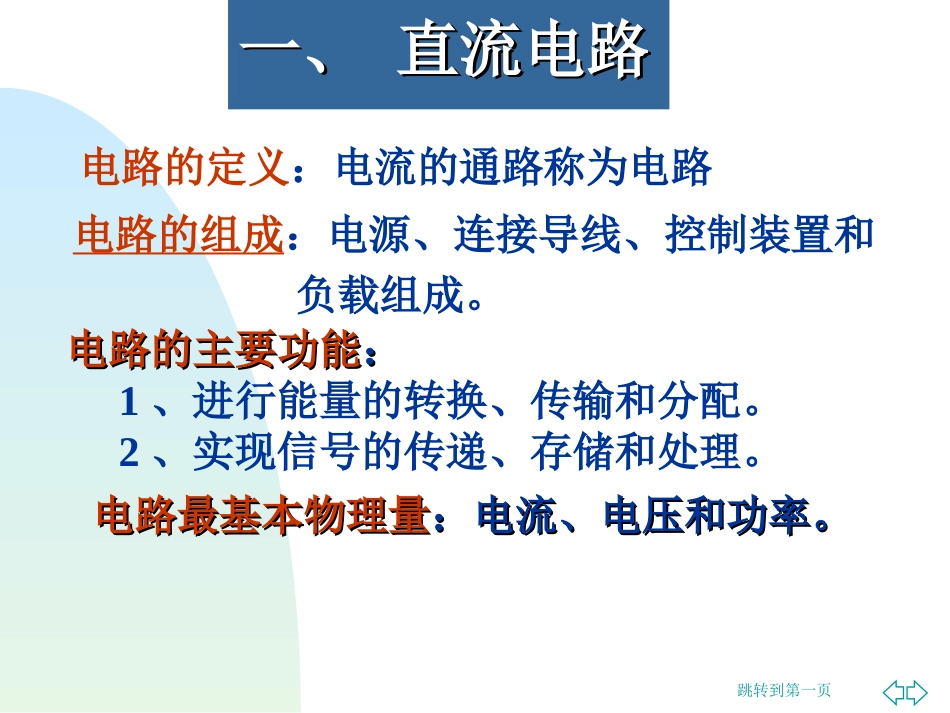

电工基础知识初级版_第3页
3/23
跳转到第一页电工基础教案电工基础教案主编李万程主编李万程制作李万程制作李万程20102010年年66月月跳转到第一页第第11章电工基础章电工基础1.11.1直流电路直流电路1.21.2电流和电压电流和电压1.31.3电阻电路电阻电路1.41.4基尔霍夫定律基尔霍夫定律1.51.5电功率与电能电功率与电能1.61.6电磁基本知识电磁基本知识1.71.7单相交流电路单相交流电路1.81.8三相交流电路三相交流电路跳转到第一页电路最基本物理量电路最基本物理量:电流、电压和功率。:电流、电压和功率。一、直流电路一、直流电路电路的定义:电流的通路称为电路电路的主要功能电路的主要功能::1、进行能量的转换、传输和分配。2、实现信号的传递、存储和处理。电路的组成:电源、连接导线、控制装置和负载组成。跳转到第一页二、电流与电压二、电流与电压电流:电荷有规则定向移动形成电流。电流强度:单位时间内通过导体截面的电荷量。公式:I=Q/tI—电流,单位是安,用A表示,千进位,还有微安,毫安,千安(mA、A、KA);Q—电荷量,单位库仑,用C表示,1库仑=6.2518个电子的电量;t—时间,单位是秒,用s表示。跳转到第一页电压:两物体或两点间的电位差叫电压。电位:某一点到参考点的电压。电动势:电源内部产生的推动电流的力量。电压、电位、都用U表示,电动势用e表示。电压、电动势的单位都是伏特(简称伏),用v表示,千进位,还有微伏,毫伏,千伏等(mv、v、Kv)跳转到第一页四、基尔霍夫定律四、基尔霍夫定律电路中通过同一电流的每个分支称为支路支路。3条或3条以上支路的连接点称为节点节点。电路中任一闭合的路径称为回路回路。+us1-i1R1i2i3R2R3+us2-abcde+us1-i1R1i2i3R2R3+us2-abcde图示电路有3条支路,2个节点,3个回路。跳转到第一页在任一瞬时,流入任一节点的电流之和必定等于从该节点流出的电流之和。出入ii在任一瞬时,通过任一节点电流的代数和恒等于零。0i基尔霍夫电流定律基尔霍夫电流定律表述一表述一基尔霍夫电流定律基尔霍夫电流定律表述二表述二可假定流入节点的电流为正,流出节点的电流为负;也可以作相反的假定。所有电流均为正。跳转到第一页基尔霍夫电压定律基尔霍夫电压定律表述一表述一基尔霍夫电压定律基尔霍夫电压定律表述二表述二在任一瞬时,在任一回路上的电位升之和等于电位降之和。在任一瞬时,沿任一回路电压的代数和恒等于零。降升uu电压参考方向与回路绕行方向一致时取正号,相反时取负号。所有电压均为正。0u跳转到第一页三、电阻电路三、电阻电路电阻元件:一种消耗电能的元件。电感元件:一种能够贮存磁场能量的元件。电容元件:一种能够贮存电场能量的元件。欧姆定律:电阻中的电流与电压成正比,与电阻成反比。公式:U=IRI=U/RR—电阻,单位欧姆(简称欧),用Ω表示,电工材料包括导体、半导体、和绝缘材料。有良好导电性能的叫导体,几乎不导电的绝缘体,介于导体和绝缘体之间的物质称为半导体。金属导体的电阻R与长度L成正比,与截面积S成反比,且与电阻率p有关。公式:RS=PlR=pL/S电阻率是指长1米,截面积为1mm2,在200C温度下的电阻值。跳转到第一页电阻的串联电阻的串联:将电阻首尾依次相联,使电流只有一条通路的连接方式,叫做电阻的串联。串联电路的特点:1、串联电路中各流过的电流都相等I=I1=I22、电路两端总电压等于各电阻两端电压之和。3、串联电路的总电阻等于各串联电阻之和。4、各电阻值分配的电压与各电阻值成正比。跳转到第一页电阻串联电路图例电阻串联电路图例iR1+u-R2RnRi+u-+u1-+u2-+un-iR1+u-R2RnRi+u-+u1-+u2-+un-nRRRR21n个电阻串联可等效为一个电阻跳转到第一页电阻的并联电阻的并联:两个或两个以上电阻连接在一起,各电阻承受同一电压,这种连接方式叫并联。电阻并联的特征:1、并联电路中各电阻两端的电压相等U=U1+U2+U32、并联电路的总电流等于各电阻中的电流之和I=I1+I2+I33、并联电路中的总电阻的倒数,等于各电阻中的倒数之和1/R=1/R1+1/R2+1/R34、并联电路中,各支路分配的电流与各支路电阻值成反比I1=IR/R1I2=IR/R2跳转到第一页电阻并联图例电阻并联图例...
