电梯的配电设计及选择VIP免费

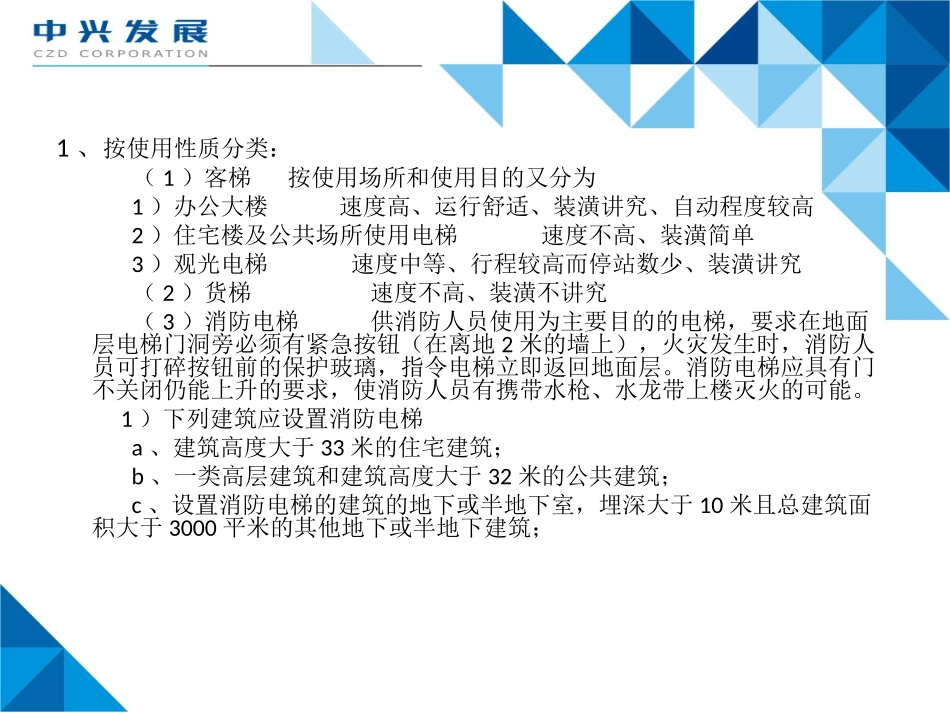

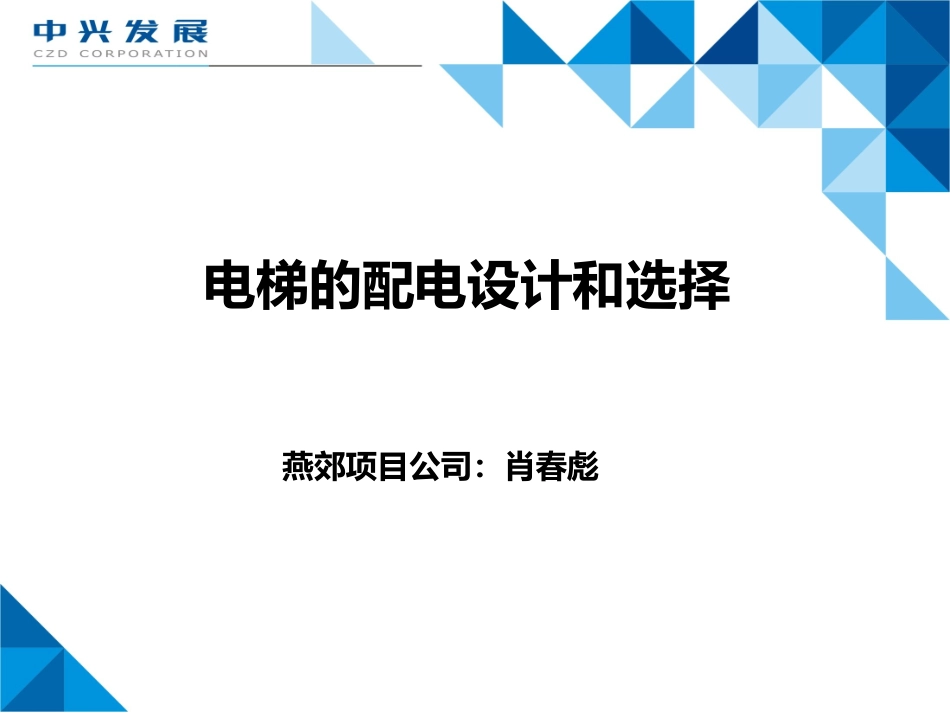

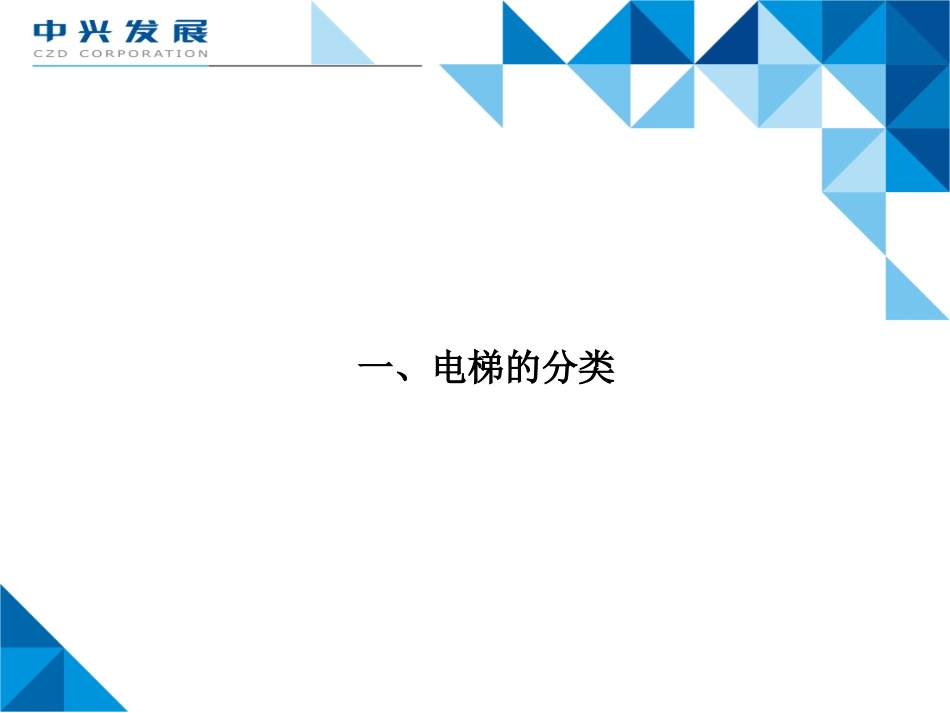

电梯的配电设计和选择燕郊项目公司：肖春彪一、电梯的分类1、按使用性质分类：（1）客梯按使用场所和使用目的又分为1）办公大楼速度高、运行舒适、装潢讲究、自动程度较高2）住宅楼及公共场所使用电梯速度不高、装潢简单3）观光电梯速度中等、行程较高而停站数少、装潢讲究（2）货梯速度不高、装潢不讲究（3）消防电梯供消防人员使用为主要目的的电梯，要求在地面层电梯门洞旁必须有紧急按钮（在离地2米的墙上），火灾发生时，消防人员可打碎按钮前的保护玻璃，指令电梯立即返回地面层。消防电梯应具有门不关闭仍能上升的要求，使消防人员有携带水枪、水龙带上楼灭火的可能。1）下列建筑应设置消防电梯a、建筑高度大于33米的住宅建筑；b、一类高层建筑和建筑高度大于32米的公共建筑；c、设置消防电梯的建筑的地下或半地下室，埋深大于10米且总建筑面积大于3000平米的其他地下或半地下建筑；2）消防电梯应分别设置在不同防火分区内，且每个防火分区不应少于1台。相邻两个防火分区可共用1台消防电梯。3）消防电梯应符合的要求a、应能每层停靠；b、电梯的载重量不应小于800KG；c、电梯从首层至顶层的运行时间不宜大于60S；d、电梯的动力与控制电缆、电线、控制面板应采取防水措施；e、在首层的消防电梯入口处应设置供消防员专用的操作按钮；f、电梯轿厢的内部装修应采用不然材料；g、电梯轿厢内部应设置专用消防对讲电话。4）符合消防电梯要求的客梯或货梯可兼作消防电梯。（4）医用电梯速度不太高、运行平稳、平层精度高、噪声低（5）杂物体载重量小、速度低、控制系统简单、不许载人（6）送菜吊梯厨房送菜或食品的小型吊梯（7）自动扶梯（8）船用电梯（9）车辆电梯（10）建筑施工用室外电梯2、按速度分类（1）低速梯：额定速度Ve≤1m/s；（2）快速梯：1m/s<额定速度Ve≤2m/s；（3）高速梯：2m/s<额定速度Ve≤6.3m/s；（4）超高速梯：额定速度Ve>6.3m/s；3、按驱动方式和供电电源分类（1）交流电梯1）交流单速电梯速度低，多用于杂货梯；2）交流双速电梯速度不大于1m/s，运行稳定、平层精度差3）交流调速电梯运行特性好（2）直流电梯运行性能良好、平层较准确、乘坐舒适1）用电动机-发电机组的直流电梯2）可控硅供电装置的直流电梯（3）液压电梯4、按电气控制方式分类（1）轿内手柄开关控制的电梯由电梯司机控制轿厢内操纵箱的手柄开关，实现控制电梯运行；（2）轿内按钮开关控制的电梯由电梯司机控制轿厢内操纵箱的按钮，实现控制电梯运行；（3）轿内、外按钮开关控制的电梯由乘用人员自行控制厅门外召唤箱或轿厢内操纵箱的按钮，实现控制电梯运行；（4）轿外按钮开关控制的电梯由使用人员控制厅门外操纵箱按钮，实现控制电梯的运行最好的是由微机控制的交流变频调压调速（VVVF）电梯，这种电梯调速范围宽、平层准确、乘坐舒服、低能耗、低噪声，占用机房小；（5）集选控制的电梯由厅门召唤箱发出的外指令信号，轿厢内发出的内指令信号和其他专用信号，综合分析后，由电梯司机或乘用人员控制电梯的运行；（6）并联控制电梯由2-3台被连在一起控制，共用厅门外召唤信号的电梯，电梯本身具有集选功能。在无任务时，一台电梯停靠在基站，另一台电梯在预先选定的楼层，称自由梯；（7）梯群程序控制电梯对集中排列的电梯，共用厅门外的召唤信号，按规定顺序自动调配，确定其运行状态的电梯；这种电梯一般有四程序控制和六程序控制；（8）梯群智能控制电梯由电脑根据客流情况，自动选择最佳运行控制方式的梯群控制电梯；5、按载重量分类客厅额定载重量：630、800、1000、1250、1600（KG）住宅梯额定载重量：400、630、1000（KG）货梯额定载重量630、1000、1600、2000、2500（KG）医梯额定载重量1600、2000、2500（KG）杂物梯额定载重量40、100、250（KG）二、电梯的选择与设置电梯的交通计算1、电梯运行周期的计算电梯运行周期指电梯从底层端站满载上行，经E个停靠站到达顶层端站，然后再从顶层端站直通底层端站，这样运行一周的时间称为电梯运行周期，也称电梯标准环行时间；Tr=t1+t2+t3+t4+t5+t6Tr电梯轿厢运行一周所需的时间，s；t1电梯稳速运行时间，s；t2电梯启动与制动时间，s；t3电...
