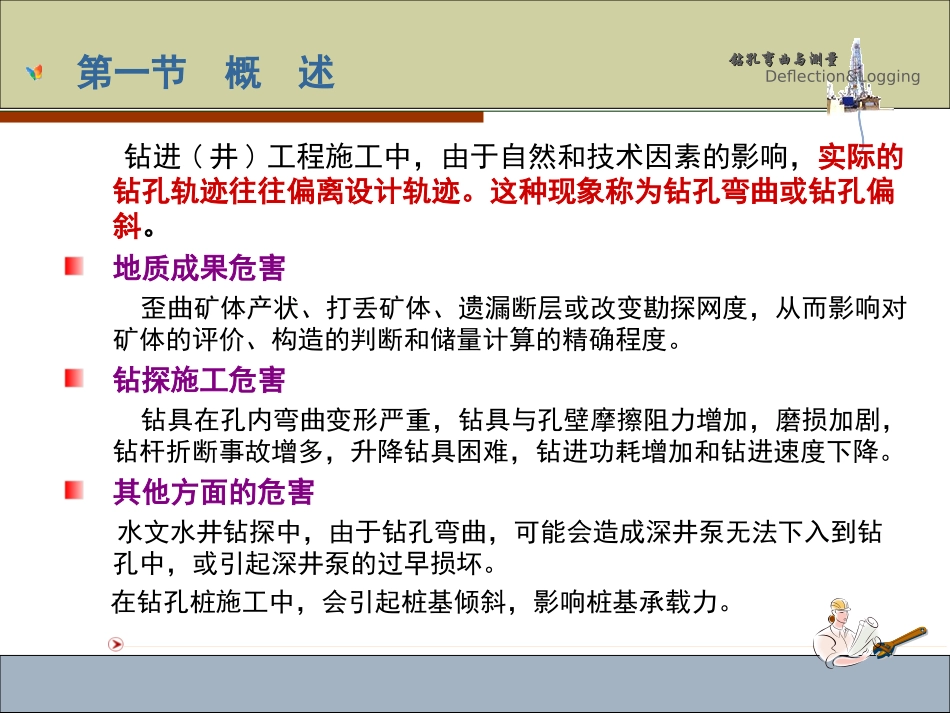

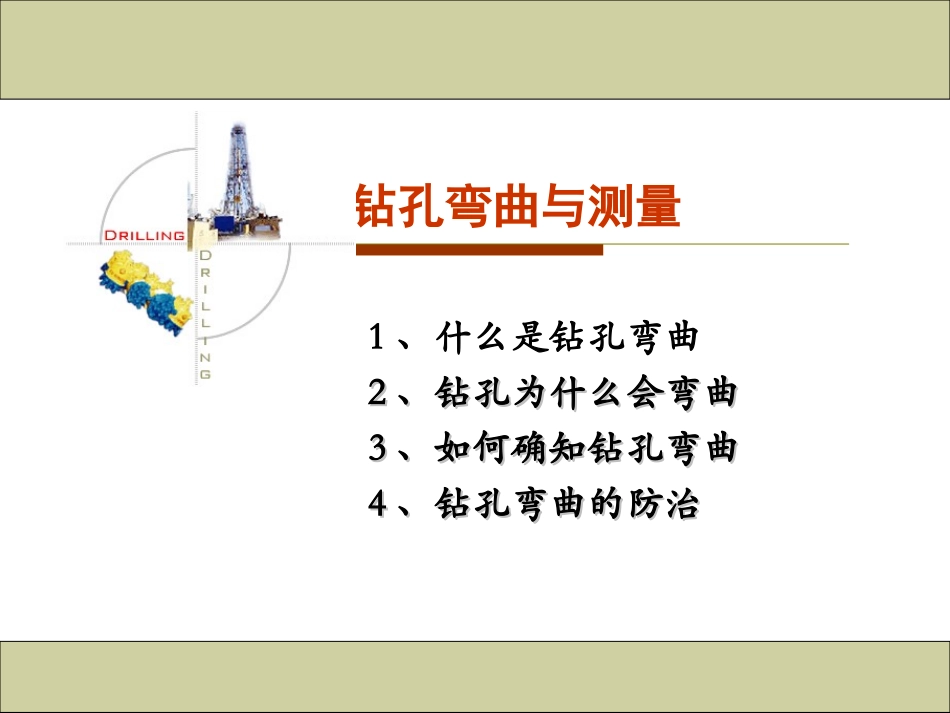

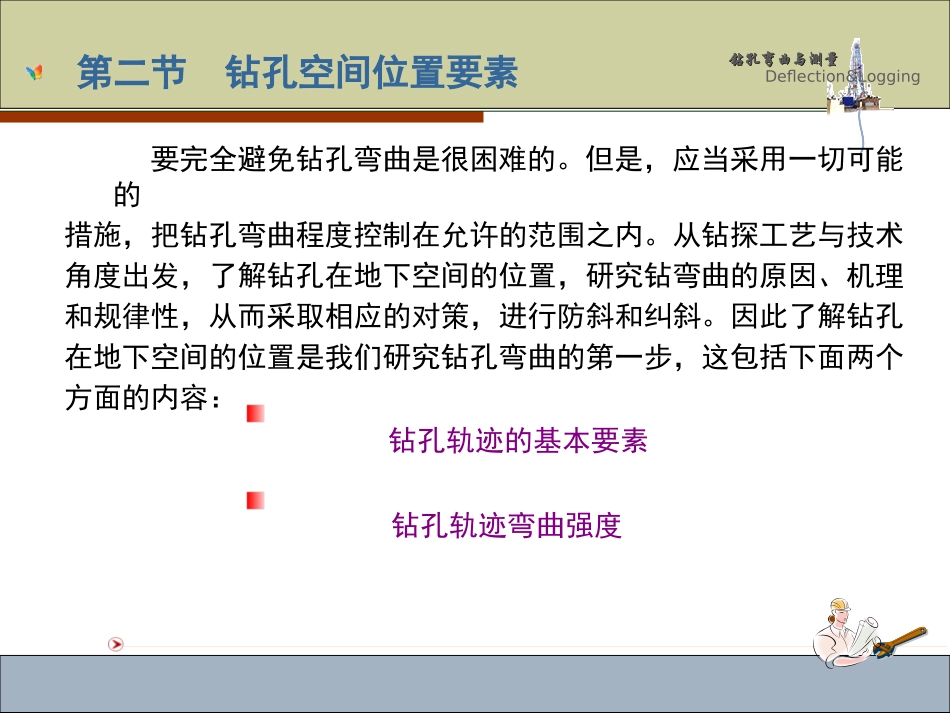

钻孔弯曲与测量1、什么是钻孔弯曲22、钻孔为什么会弯曲、钻孔为什么会弯曲33、如何确知钻孔弯曲、如何确知钻孔弯曲44、钻孔弯曲的防治、钻孔弯曲的防治Deflection&Logging钻孔弯曲与测量钻孔弯曲与测量第一节概述钻进(井)工程施工中，由于自然和技术因素的影响，实际的钻孔轨迹往往偏离设计轨迹。这种现象称为钻孔弯曲或钻孔偏斜。地质成果危害歪曲矿体产状、打丢矿体、遗漏断层或改变勘探网度，从而影响对矿体的评价、构造的判断和储量计算的精确程度。钻探施工危害钻具在孔内弯曲变形严重，钻具与孔壁摩擦阻力增加，磨损加剧，钻杆折断事故增多，升降钻具困难，钻进功耗增加和钻进速度下降。其他方面的危害水文水井钻探中，由于钻孔弯曲，可能会造成深井泵无法下入到钻孔中，或引起深井泵的过早损坏。在钻孔桩施工中，会引起桩基倾斜，影响桩基承载力。Deflection&Logging钻孔弯曲与测量钻孔弯曲与测量第二节钻孔空间位置要素要完全避免钻孔弯曲是很困难的。但是，应当采用一切可能的措施，把钻孔弯曲程度控制在允许的范围之内。从钻探工艺与技术角度出发，了解钻孔在地下空间的位置，研究钻弯曲的原因、机理和规律性，从而采取相应的对策，进行防斜和纠斜。因此了解钻孔在地下空间的位置是我们研究钻孔弯曲的第一步，这包括下面两个方面的内容：钻孔轨迹的基本要素钻孔轨迹弯曲强度Deflection&Logging钻孔弯曲与测量钻孔弯曲与测量一钻孔轨迹的基本要素为了解钻孔轨迹在地下空间的位置，表征其空间形态，就必须了解和控制钻孔轨迹要素。图中0代表开孔点，X轴代表南北，Y轴代表东西，Z轴代表地下方向，0ABC是钻孔的空间轨迹。其基本要素包括：顶角钻孔轨迹上某点的顶角是该点的切线与铅垂线之间的夹角，其余角称为钻孔倾角。顶角变化的范围是0°～90°方位角钻孔轨迹上某点的方位角是该点的切线在水平面上的投影与真北方向之间的夹角，有磁方位和地理方位。0°～360°对应的钻孔孔深钻孔轨迹上某点的孔深是孔口到该点的钻孔轴线的长度Deflection&Logging钻孔弯曲与测量钻孔弯曲与测量一钻孔轨迹的基本要素利用钻孔轨迹的基本要素，可以计算出轨迹上每一点的空间坐标，如下右图所示。假设钻孔轨迹为一斜直线，坐标系的原点为孔口，X轴取正北方向，Y轴取正东方向，Z轴铅垂向下。根据钻孔各个深度上(即测点)的顶角和方位角。轨迹上的空间坐标计算如下：式中：xx00,,yy00,,zz00--孔口坐标；xxAA,,yyAA,,zzAA—钻孔轴线上点A的坐标；θθ—开孔顶角；αα—开孔方位角；LLAA—孔口至测点钻孔轴线的长度。Deflection&Logging钻孔弯曲与测量钻孔弯曲与测量二钻孔轨迹弯曲强度钻孔轨迹的弯曲程度实质上是指钻孔轨迹单位长度钻孔弯曲角度的变化量钻孔轨迹的弯曲程度实质上是指钻孔轨迹单位长度钻孔弯曲角度的变化量可用曲率k或弯强i表示。曲率的单位是rad／m，弯强的单位是°/m。它们的关系是：钻孔轨迹的弯曲强度可分为顶角弯曲强度、方位角弯曲强度和全弯曲强度。顶角弯强顶角弯强：：钻孔轴线单位长度上顶角的变化量；方位角弯强方位角弯强：钻孔轴线单位长度的方位角变化量；全弯强全弯强：：钻孔轴线单位长度的全角变化量。如果某一孔段既有顶角又有方位角变化，则产生全弯曲角γ,钻孔轨迹上A、B两点的全弯曲角γ可用下式计算：钻孔全弯强对于校核钻杆柱工作的安全性和粗径钻具入孔的可通过性有实际意义。也是设计定向钻孔轨迹的一个重要参数。k.π/ki3572360ABABLL/αααiABABLL/γγi)αcos(αsinθsinθcosθcosθγABBABADeflection&Logging钻孔弯曲与测量钻孔弯曲与测量第三节钻孔弯曲的原因和规律一、钻孔弯曲的条件造成钻孔弯曲的根本原因是粗径钻具轴线偏离钻孔轴线。粗径钻具轴线偏离钻孔轴线的方式，可能是偏倒，也可能是弯曲。因此，产生钻孔弯曲必要而充分的条件是：存在孔壁间隙，为粗径钻具提供偏倒(或弯曲)的空间具备倾倒或弯曲的力，为粗径钻具轴线偏离钻孔轴线提供动力粗径钻具倾斜面方向稳定。保持偏倒(或弯曲)和力的方向稳定孔壁间隙和倾倒(或弯曲)力是钻孔弯曲的必要条件；而粗径钻具倾斜面方向稳定是产生钻孔弯曲的充...
