为何射频电路中电容都是pF级别电感都是nH等级VIP免费

为何射频电路中电容都是pF级别电感都是nH等级_第1页
1/19

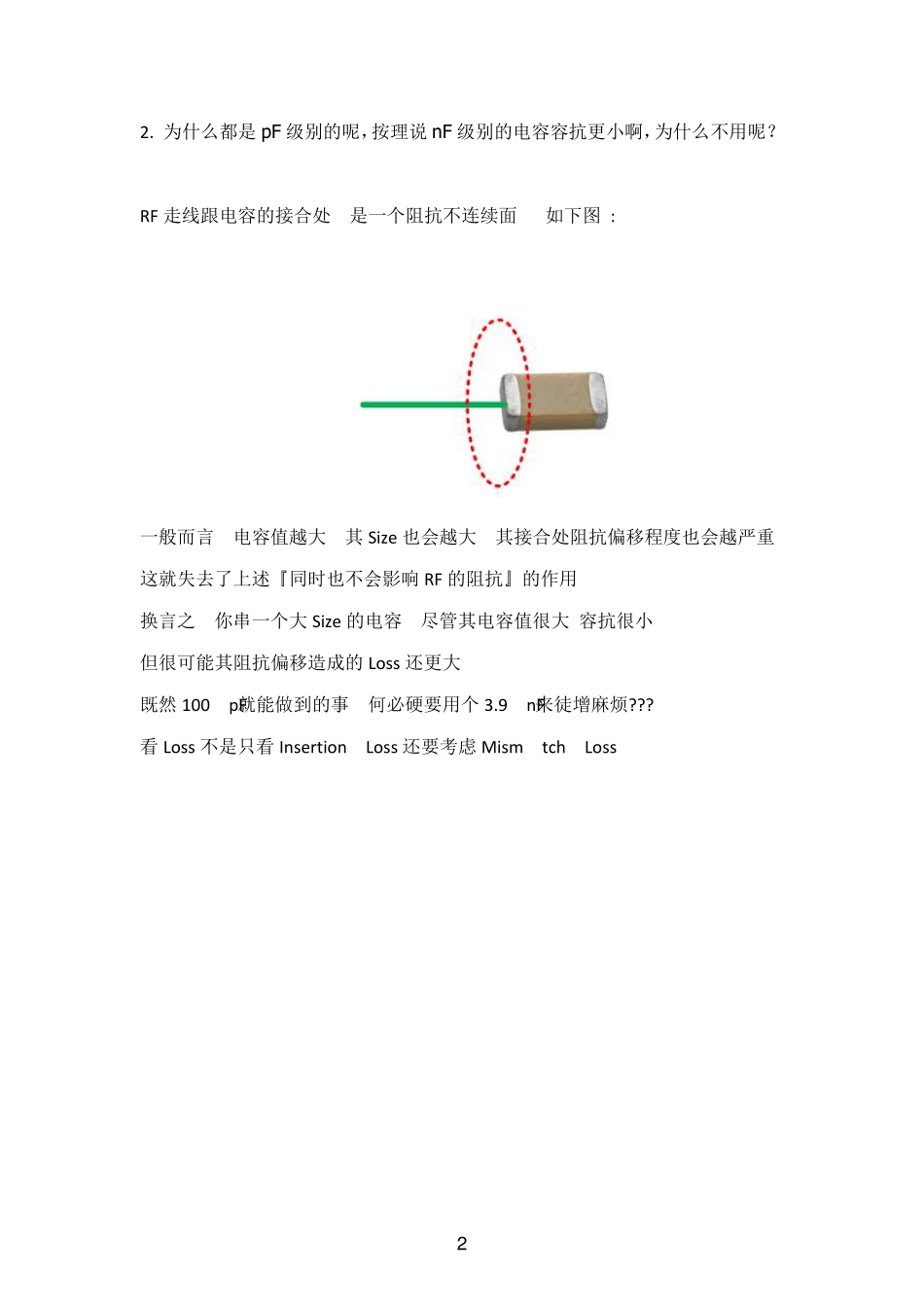

为何射频电路中电容都是pF级别电感都是nH等级_第2页
2/19

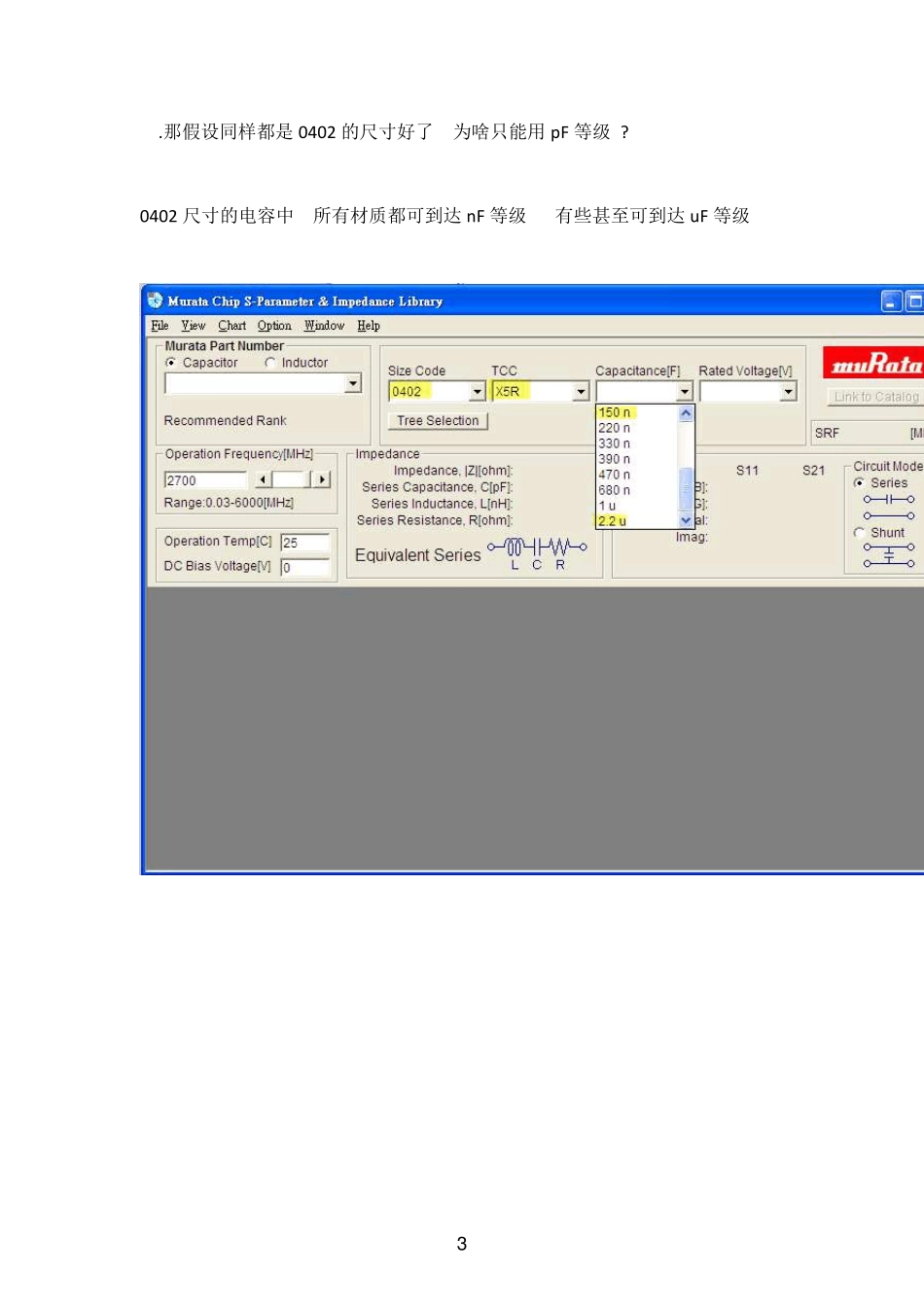

为何射频电路中电容都是pF级别电感都是nH等级_第3页
3/19
Author : Criterion 1. 在电路中串100pF 相当于直连,这是为何? 依照下述容抗公式 频率为 0 就是开路 所以只要串电容 不管电容值为何 就是可以挡 DC 再来 由上述公式也知 电容值越大 其容抗越小 亦即 Loss越小 同时也得知 电容值越大 对 RF 讯号而言 会越接近 0 奥姆电阻 而 0 奥姆理论上对于RF 阻抗 是不会有任何改变 所以得到一个结论 理论上 串一个大电容 不但可以当DC Block 同时也不会影响 RF 的阻抗 1Author : Criterion 2. 为什么都是pF 级别的呢,按理说nF 级别的电容容抗更小啊,为什么不用呢? RF 走线跟电容的接合处 是一个阻抗不连续面 如下图 : 一般而言 电容值越大 其Size 也会越大 其接合处阻抗偏移程度也会越严重 这就失去了上述『同时也不会影响 RF 的阻抗』的作用 换言之 你串一个大Size 的电容 尽管其电容值很大 容抗很小 但很可能其阻抗偏移造成的Loss 还更大 既然 100 pF就能做到的事 何必硬要用个3.9 nF来徒增麻烦??? 看 Loss 不是只看 Insertion Loss 还要考虑 Mismatch Loss 2Author : Criterion 3. 那假设同样都是0402 的尺寸好了 为啥只能用pF 等级 ? 0402 尺寸的电容中 所有材质都可到达 nF 等级 有些甚至可到达 uF 等级 3Author : Criterion 但这些材质中 只有 C0G(或叫 NP0)材质的电容 其稳定度是最高的 时间稳定度 : 温度稳定度 : 4Author : Criterion 频率稳定度 : 5Author : Criterion 换言之 只有C0G(NP0)材质的电容 其电容值不随时间,温度, 频率而有所偏差 因此在 RF 应用中 只有C0G(NP0)材质的电容为首选 其他都不是好选择 而 C0G(NP0)材质的电容值 最大也只到 1nF 所以多半只能用 pF 等级 6Author : Criterion 3. 假设同样都是0402 的尺寸 同样都是C0G(NP0)材质 最大也还有1nF 为啥只能用 pF 等级 ? 先来比较 IL (Insertion Loss) 假设RF 频率为 LTE Band 7的2700 MHz好了 1nF 的IL 为 0.036 dB 7Author : Criterion 8pF的IL为0.0385 dB IL方面 确实8pF比较大 因为电容值越小 其ESR 越大 当然IL就越大 所以1nF跟8pF之所以IL有差 主要是来自于ESR 的差异 但话说回来 一个 0.036 dB 一个 0.0385 dB 其实也没啥太大差别 不需要计较到 0.002 5 dB的差异 8Author : Criterion 但阻抗偏移程度就有差别了 假设...
