二极管的型号区分VIP免费

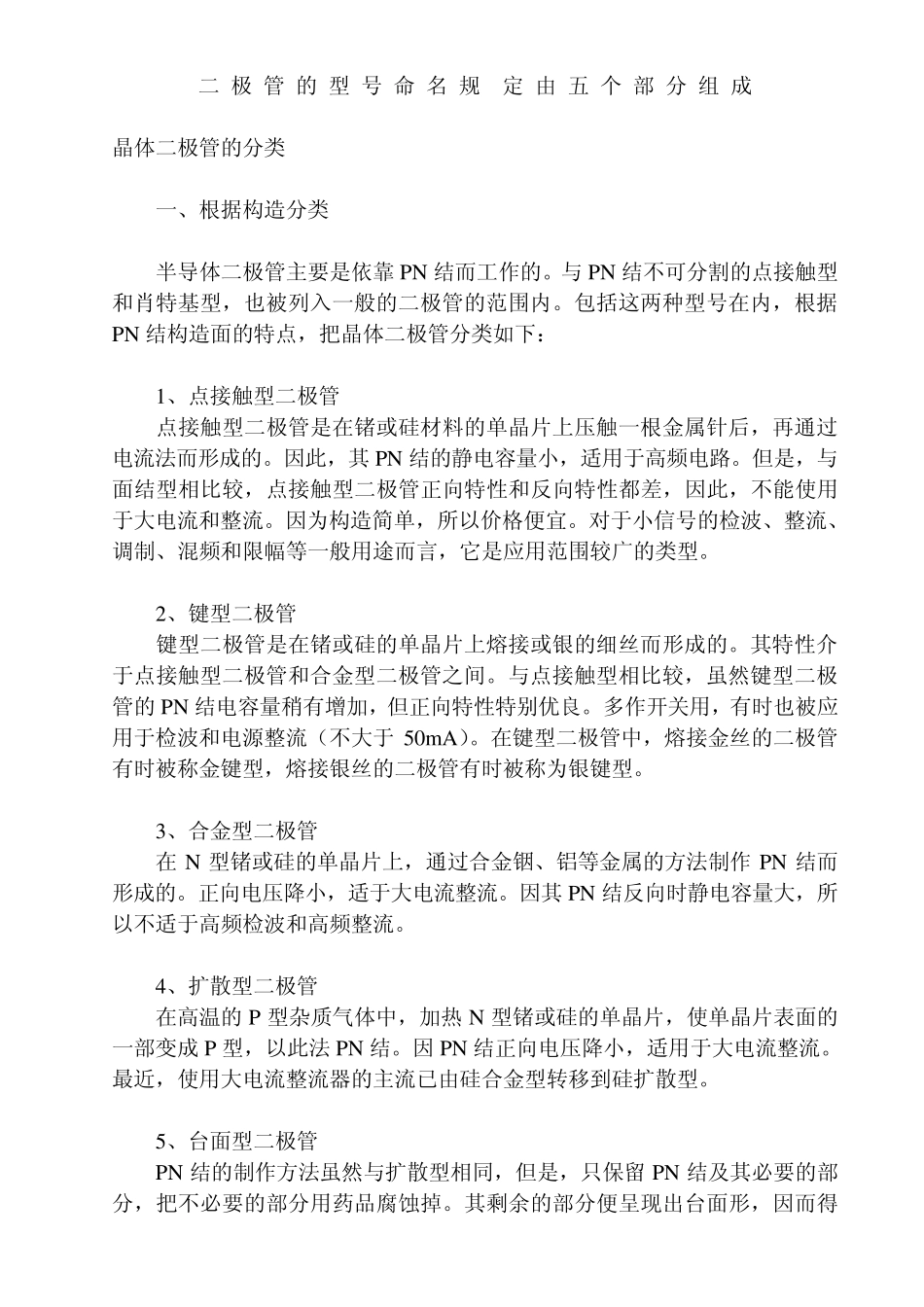

二极管的型号区分_第1页
1/10

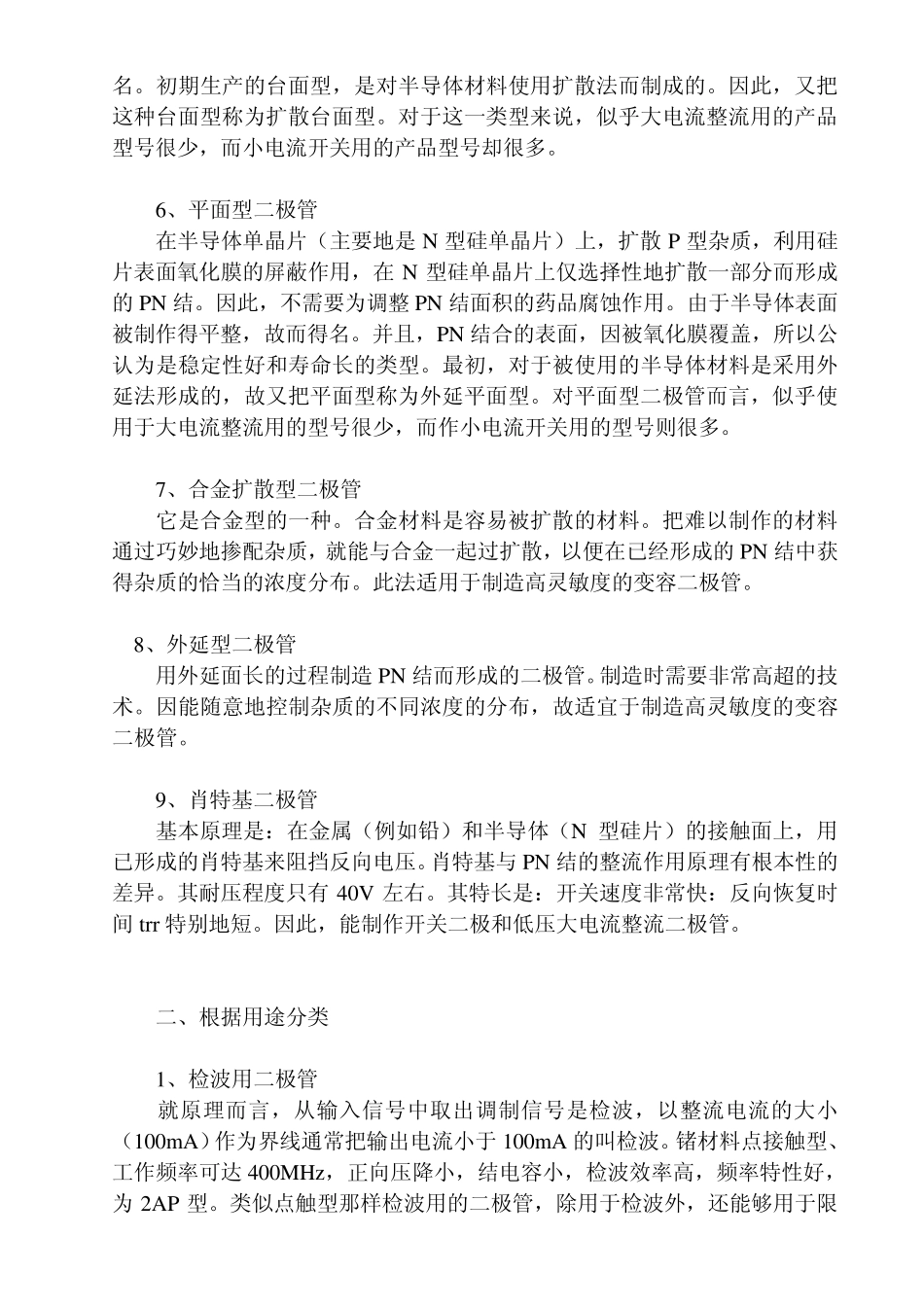

二极管的型号区分_第2页
2/10

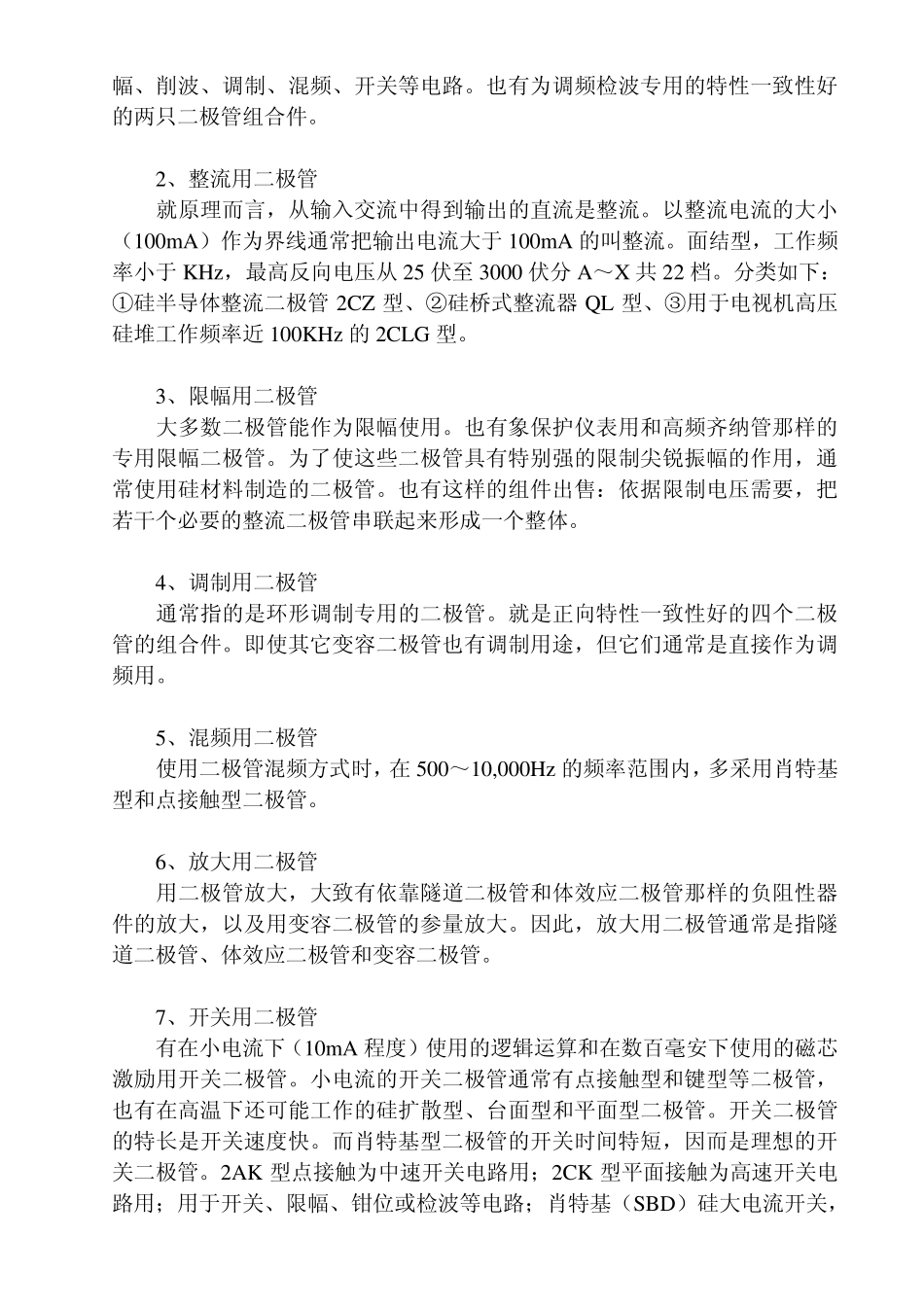

二极管的型号区分_第3页
3/10
二 极 管 的 型 号 命 名 规 定 由 五 个 部 分 组 成 晶体二极管的分类 一、根据构造分类 半导体二极管主要是依靠 PN 结而工作的。与 PN 结不可分割的点接触型和肖特基型,也被列入一般的二极管的范围内。包括这两种型号在内,根据PN 结构造面的特点,把晶体二极管分类如下: 1、点接触型二极管 点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后,再通过电流法而形成的。因此,其 PN 结的静电容量小,适用于高频电路。但是,与面结型相比较,点接触型二极管正向特性和反向特性都差,因此,不能使用于大电流和整流。因为构造简单,所以价格便宜。对于小信号的检波、整流、调制、混频和限幅等一般用途而言,它是应用范围较广的类型。 2、键型二极管 键型二极管是在锗或硅的单晶片上熔接或银的细丝而形成的。其特性介于点接触型二极管和合金型二极管之间。与点接触型相比较,虽然键型二极管的PN 结电容量稍有增加,但正向特性特别优良。多作开关用,有时也被应用于检波和电源整流(不大于 50m A)。在键型二极管中,熔接金丝的二极管有时被称金键型,熔接银丝的二极管有时被称为银键型。 3、合金型二极管 在 N 型锗或硅的单晶片上,通过合金铟、铝等金属的方法制作 PN 结而形成的。正向电压降小,适于大电流整流。因其 PN 结反向时静电容量大,所以不适于高频检波和高频整流。 4、扩散型二极管 在高温的P 型杂质气体中,加热 N 型锗或硅的单晶片,使单晶片表面的一部变成P 型,以此法 PN 结。因 PN 结正向电压降小,适用于大电流整流。最近,使用大电流整流器的主流已由硅合金型转移到硅扩散型。 5、台面型二极管 PN 结的制作方法虽然与扩散型相同,但是,只保留 PN 结及其必要的部分,把不必要的部分用药品腐蚀掉。其剩余的部分便呈现出台面形,因而得名。初期生产的台面型,是对半导体材料使用扩散法而制成的。因此,又把这种台面型称为扩散台面型。对于这一类型来说,似乎大电流整流用的产品型号很少,而小电流开关用的产品型号却很多。 6、平面型二极管 在半导体单晶片(主要地是N 型硅单晶片)上,扩散P 型杂质,利用硅片表面氧化膜的屏蔽作用,在 N 型硅单晶片上仅选择性地扩散一部分而形成的PN 结。因此,不需要为调整PN 结面积的药品腐蚀作用。由于半导体表面被制作得平整,故而得名。并且,PN 结合的表面,因被氧化膜覆盖,所以公认为是稳定性好和寿命长的类型。...
