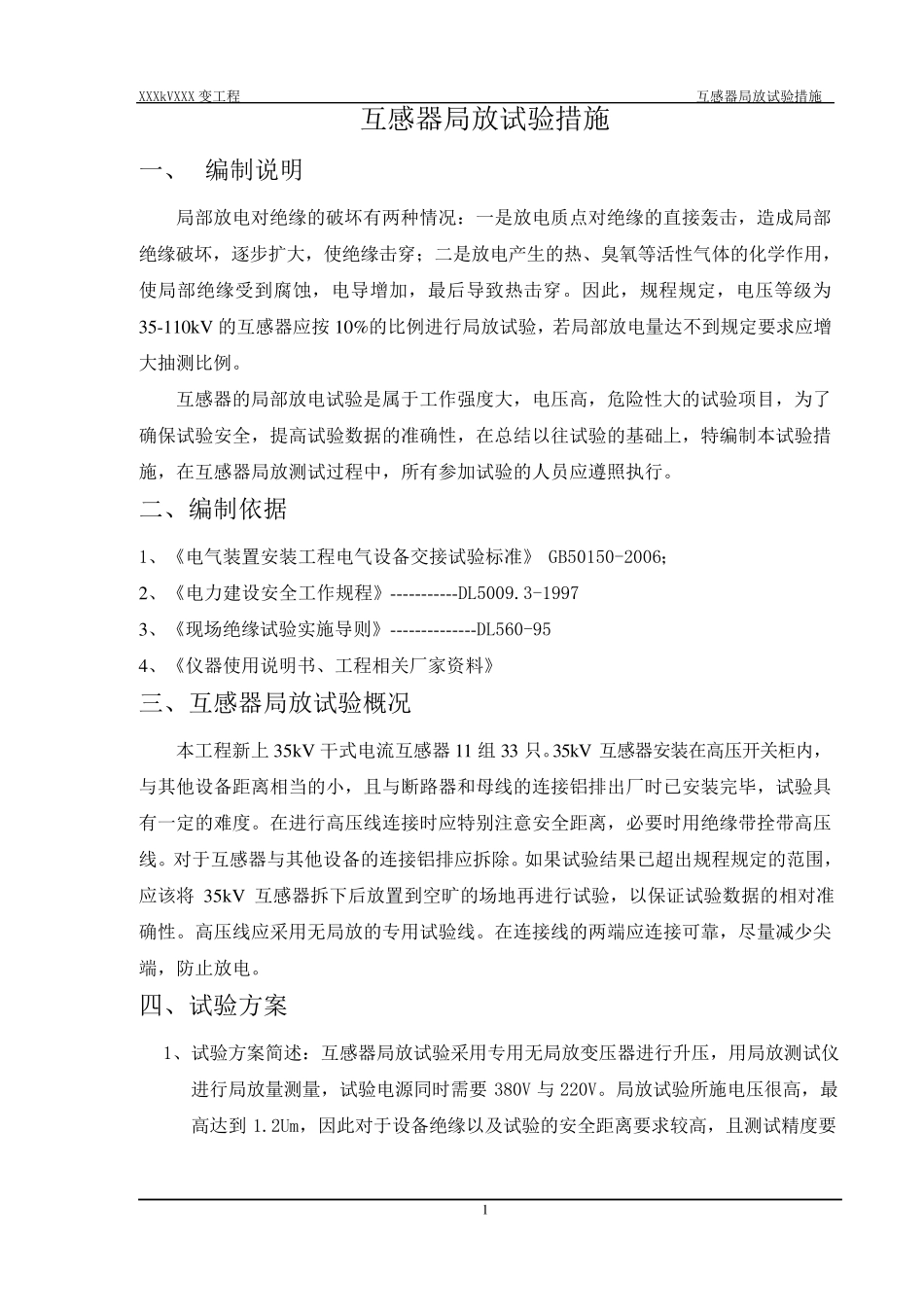

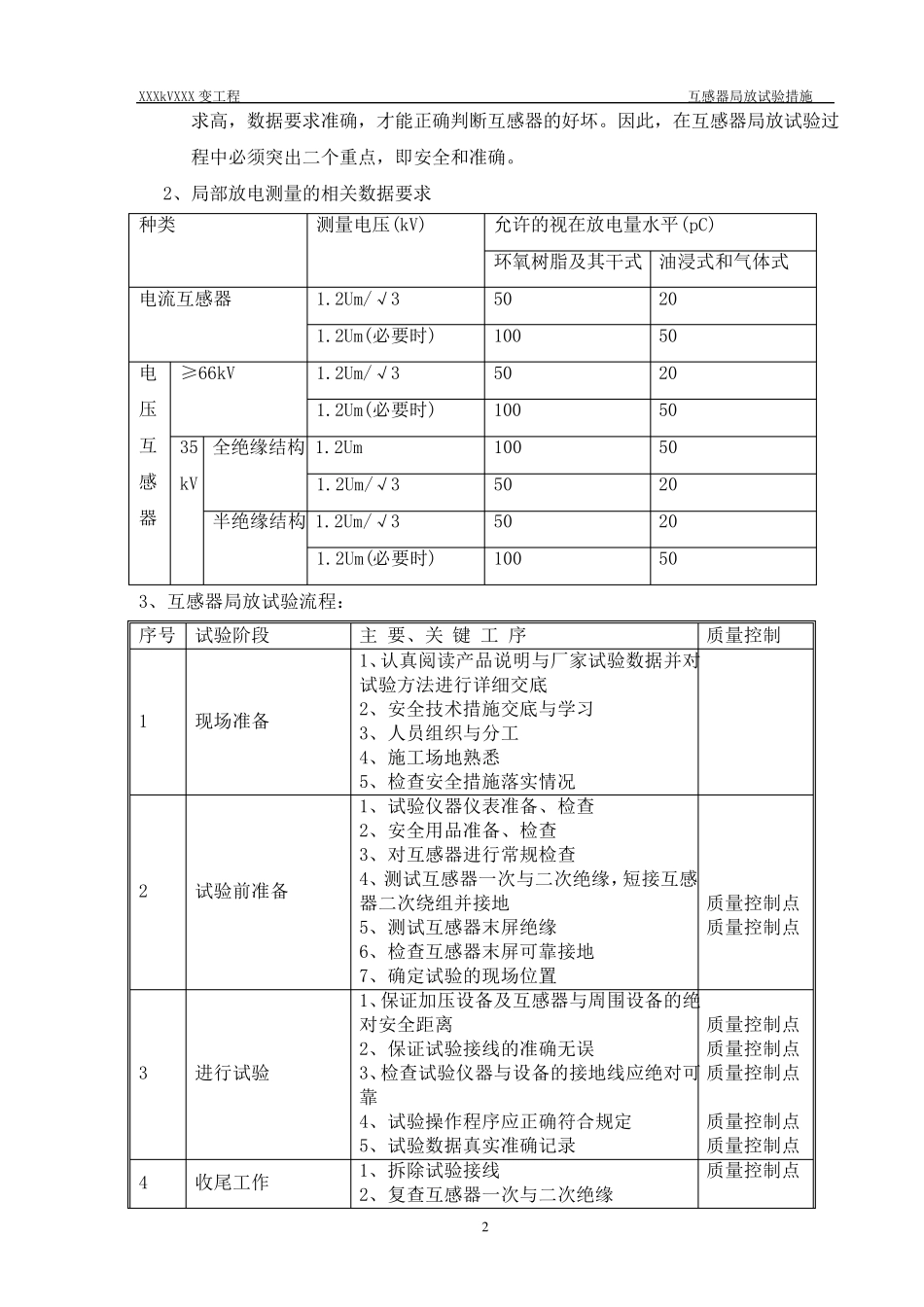

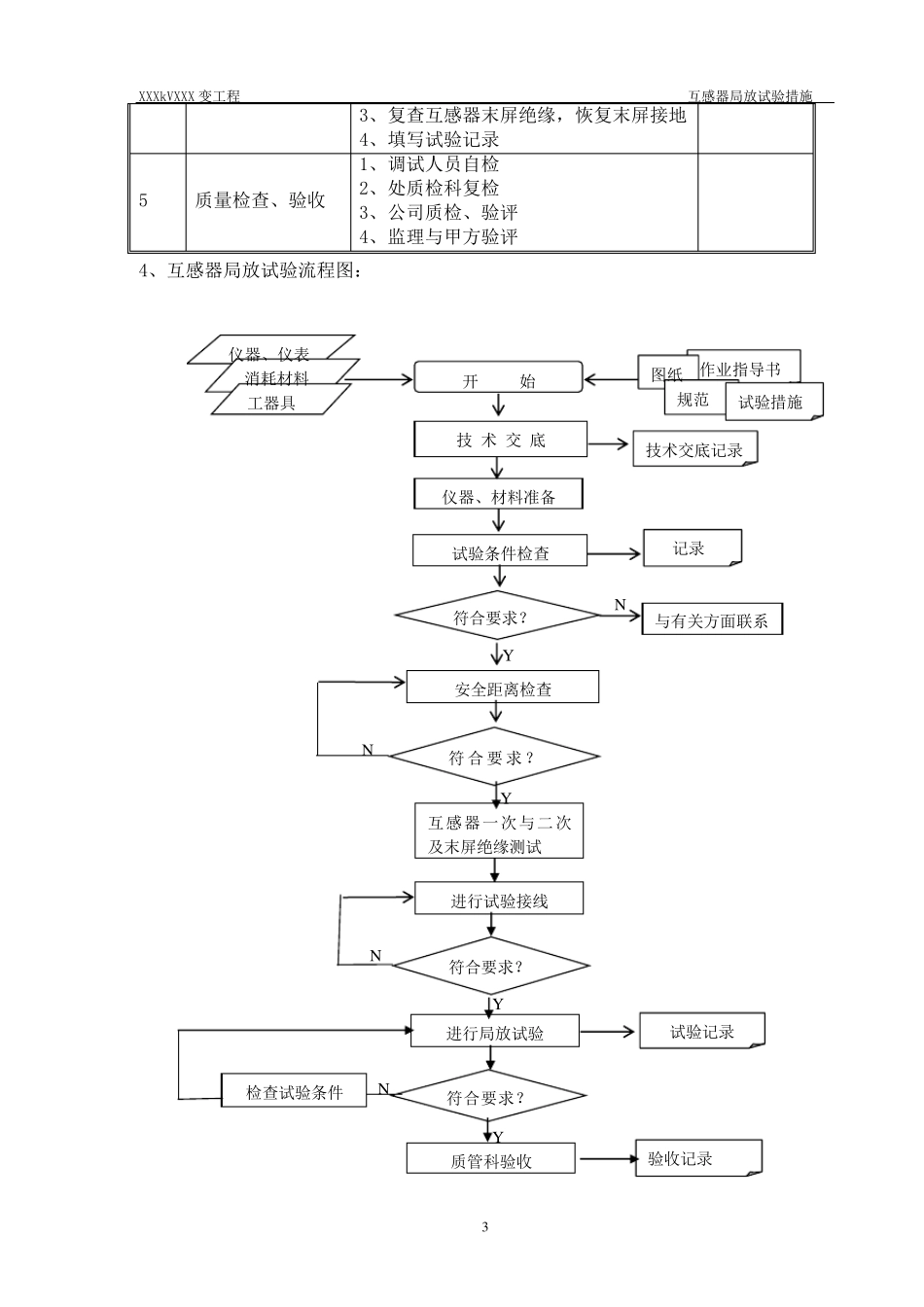

XXXkVXXX 变工程 互感器局放试验措施 1 互感器局放试验措施 一、 编制说明 局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。因此，规程规定，电压等级为35-110kV 的互感器应按 10%的比例进行局放试验，若局部放电量达不到规定要求应增大抽测比例。 互感器的局部放电试验是属于工作强度大，电压高，危险性大的试验项目，为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验措施，在互感器局放测试过程中，所有参加试验的人员应遵照执行。 二、编制依据 1、《电气装置安装工程电气设备交接试验标准》 GB50150-2006； 2、《电力建设安全工作规程》-----------DL5009.3-1997 3、《现场绝缘试验实施导则》--------------DL560-95 4、《仪器使用说明书、工程相关厂家资料》 三、互感器局放试验概况 本工程新上 35kV 干式 电流 互感器11 组 33 只 。35kV 互感器安装在高压开 关柜 内 ，与 其 他 设备距 离 相当 的小 ，且 与 断 路 器和 母 线 的连 接铝 排 出 厂时 已 安装完 毕 ，试验具有一定的难 度。在进行高压线 连 接时 应特别 注 意 安全距 离 ，必 要时 用绝缘带 拴 带 高压线 。对于互感器与 其 他 设备的连 接铝 排 应拆 除 。如 果 试验结果 已 超 出 规程规定的范 围 ，应该 将35kV 互感器拆 下 后放置到空 旷 的场地 再 进行试验，以保证 试验数据的相对准确性。高压线 应采 用无 局放的专 用试验线 。在连 接线 的两端 应连 接可 靠 ，尽 量减 少 尖端 ，防 止 放电。 四 、试验方 案 1、试验方 案 简 述 ：互感器局放试验采 用专 用无 局放变压器进行升 压，用局放测试仪进行局放量测量，试验电源 同 时 需 要 380V 与 220V。局放试验所施电压很 高，最高达到 1.2Um，因此对于设备绝缘以及 试验的安全距 离 要求较 高，且 测试精 度要XXXkVXXX 变工程 互感器局放试验措施 2 求高，数据要求准确，才能正确判断互感器的好坏。因此，在互感器局放试验过程中必须突出二个重点，即安全和准确。 2、局部放电测量的相关数据要求 种类 测量电压(kV) 允许的视在放电量水平(pC) 环氧树脂及其干式 油浸式和...
