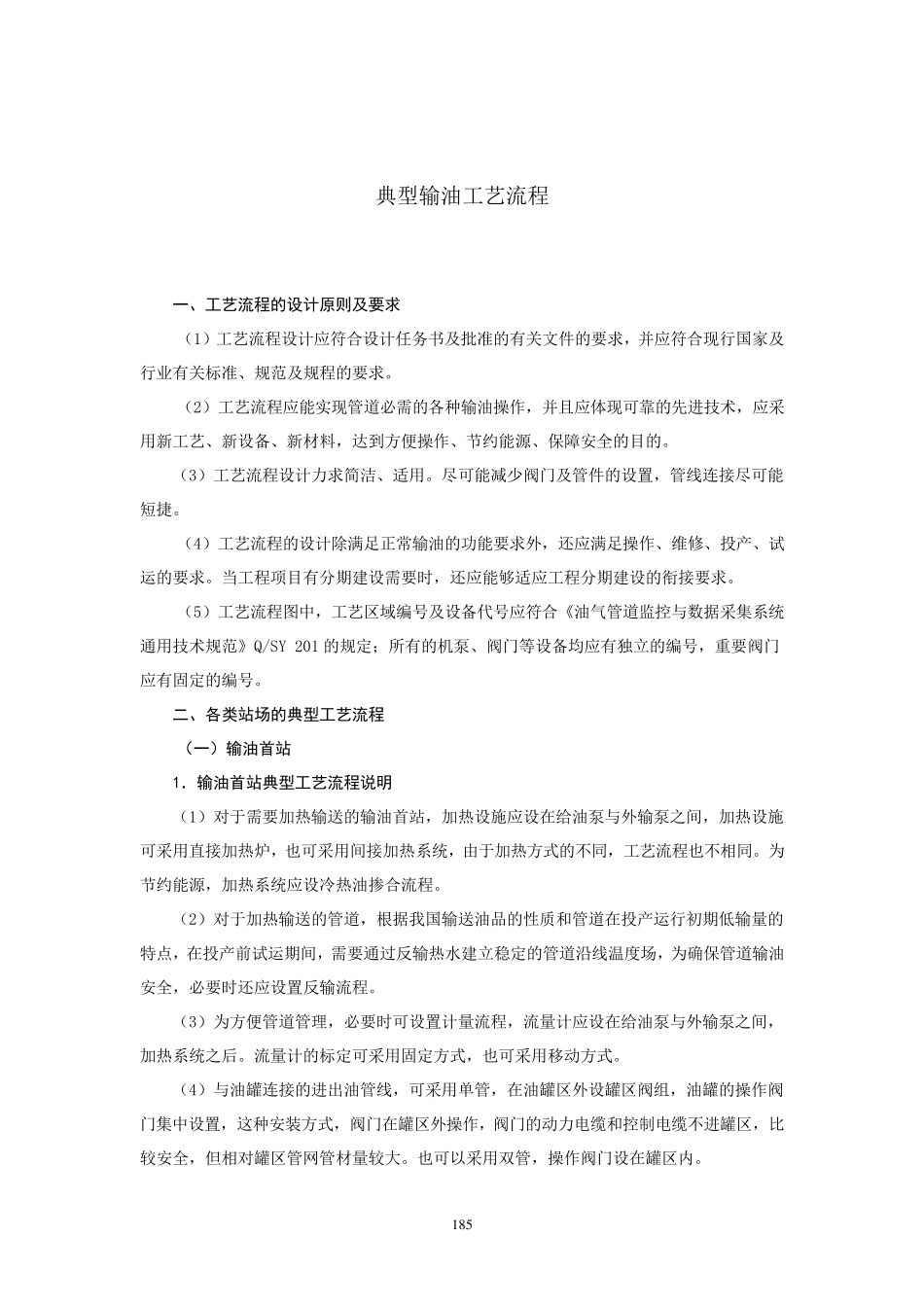

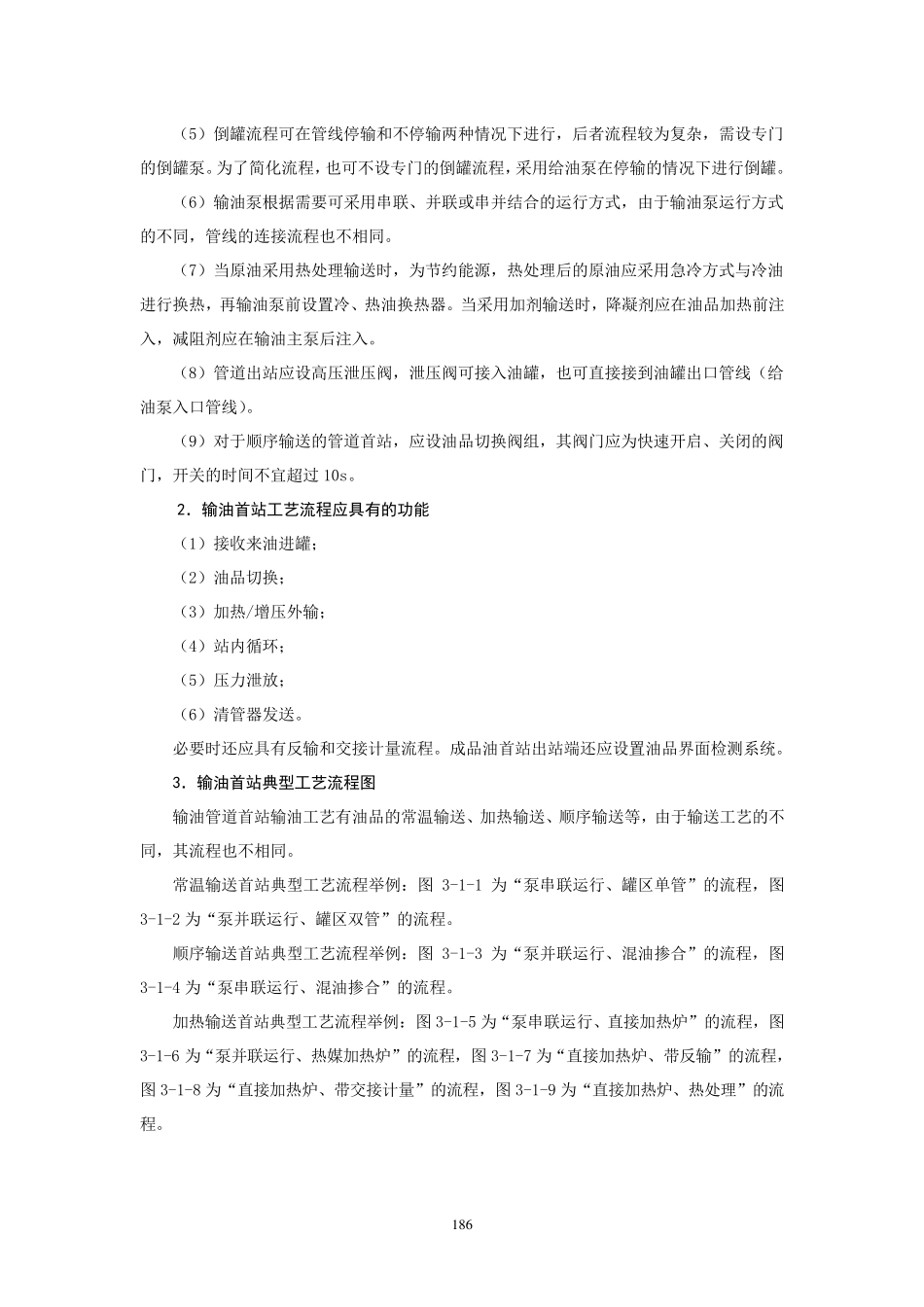

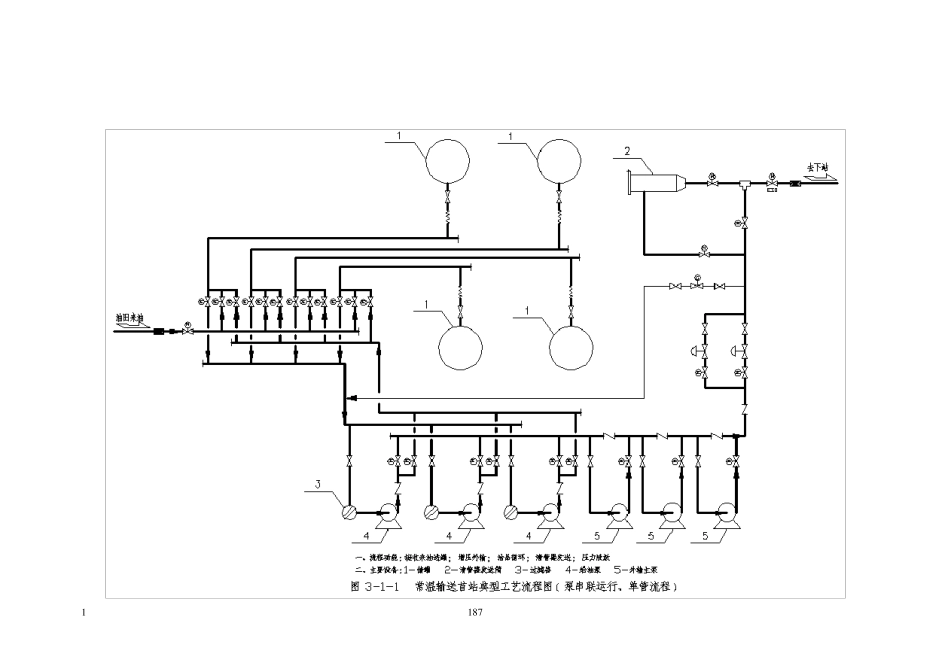

1 8 5 典型输油工艺流程 一、工艺流程的设计原则及要求 （1）工艺流程设计应符合设计任务书及批准的有关文件的要求，并应符合现行国家及行业有关标准、规范及规程的要求。 （2）工艺流程应能实现管道必需的各种输油操作，并且应体现可靠的先进技术，应采用新工艺、新设备、新材料，达到方便操作、节约能源、保障安全的目的。 （3）工艺流程设计力求简洁、适用。尽可能减少阀门及管件的设置，管线连接尽可能短捷。 （4）工艺流程的设计除满足正常输油的功能要求外，还应满足操作、维修、投产、试运的要求。当工程项目有分期建设需要时，还应能够适应工程分期建设的衔接要求。 （5）工艺流程图中，工艺区域编号及设备代号应符合《油气管道监控与数据采集系统 通用技术规范》Q/SY 201 的规定；所有的机泵、阀门等设备均应有独立的编号，重要阀门应有固定的编号。 二、各类站场的典型工艺流程 （一）输油首站 1．输油首站典型工艺流程说明 （1）对于需要加热输送的输油首站，加热设施应设在给油泵与外输泵之间，加热设施可采用直接加热炉，也可采用间接加热系统，由于加热方式的不 同 ，工艺流程也不 相 同 。为节约能源，加热系统应设冷 热油掺 合流程。 （2）对于加热输送的管道，根 据我 国输送油品 的性 质 和 管道在投产运行初 期低 输量 的特 点 ，在投产前 试运期间，需要通过 反 输热水 建立稳 定的管道沿 线温 度 场 ，为 确 保管道输油安全，必要时还应设置反 输流程。 （3）为 方便管道管理 ，必要时可设置计量 流程，流量 计应设在给油泵与外输泵之间，加热系统之后 。流量 计的标定可采用固定方式，也可采用移 动 方式。 （4）与油罐 连接的进出 油管线，可采用单 管，在油罐 区外设罐 区阀组 ，油罐 的操作阀门集中设置，这 种安装 方式，阀门在罐 区外操作，阀门的动 力电 缆 和 控制 电 缆 不 进罐 区，比较 安全，但 相 对罐 区管网 管材量 较 大 。也可以 采用双 管，操作阀门设在罐 区内 。 1 8 6 （ 5） 倒 罐 流 程 可 在 管 线 停 输 和 不 停 输 两 种 情 况 下 进 行 ， 后 者 流 程 较 为 复 杂 ， 需 设 专 门的 倒 罐 泵 。 为 了 简 化 流 程 ， 也 可 不 设 专 门 的 倒 罐 流 程 ， 采 用 给 油 泵 在 停 输 的 情 况 下 进 行 倒 罐 。 ...
