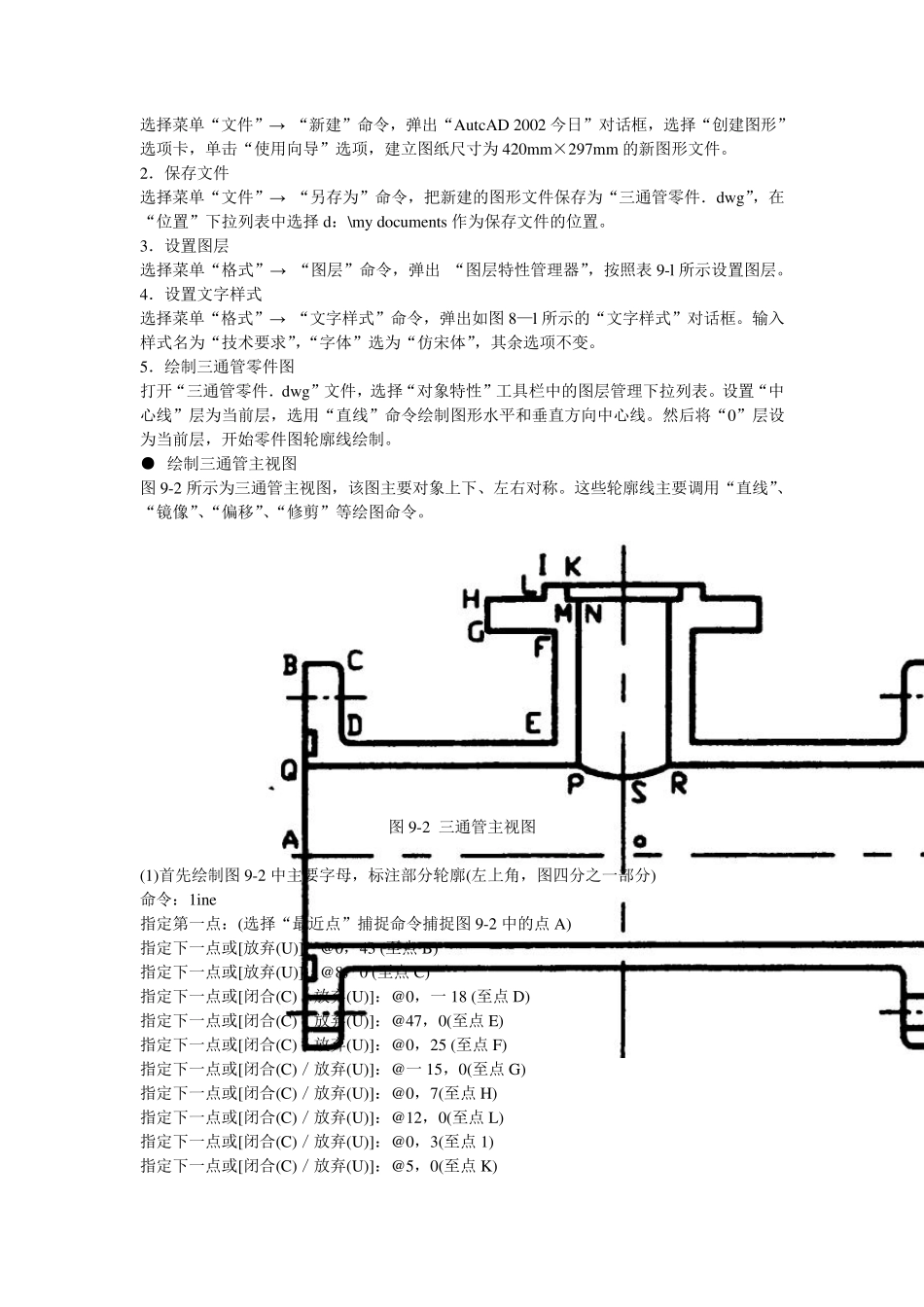

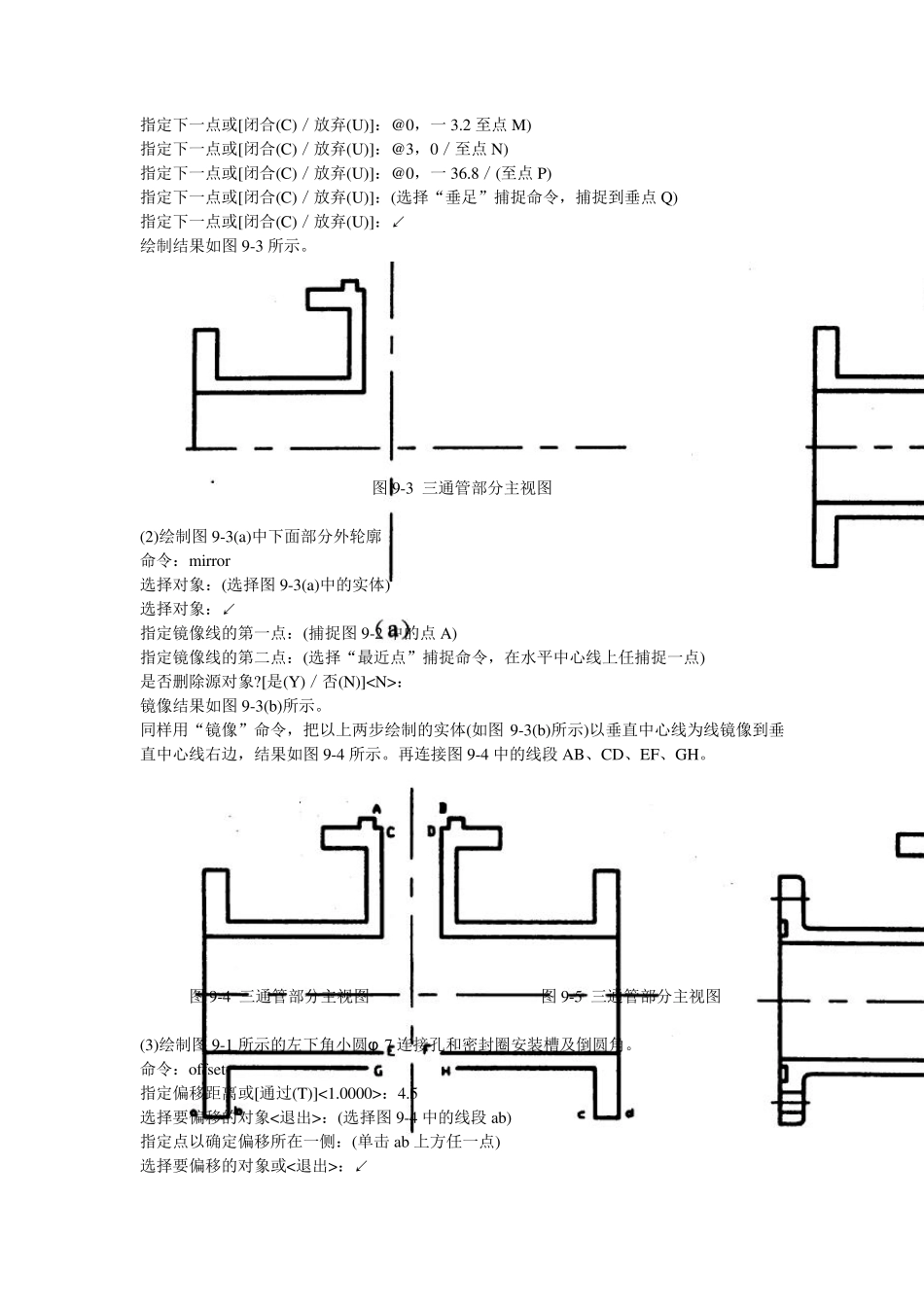

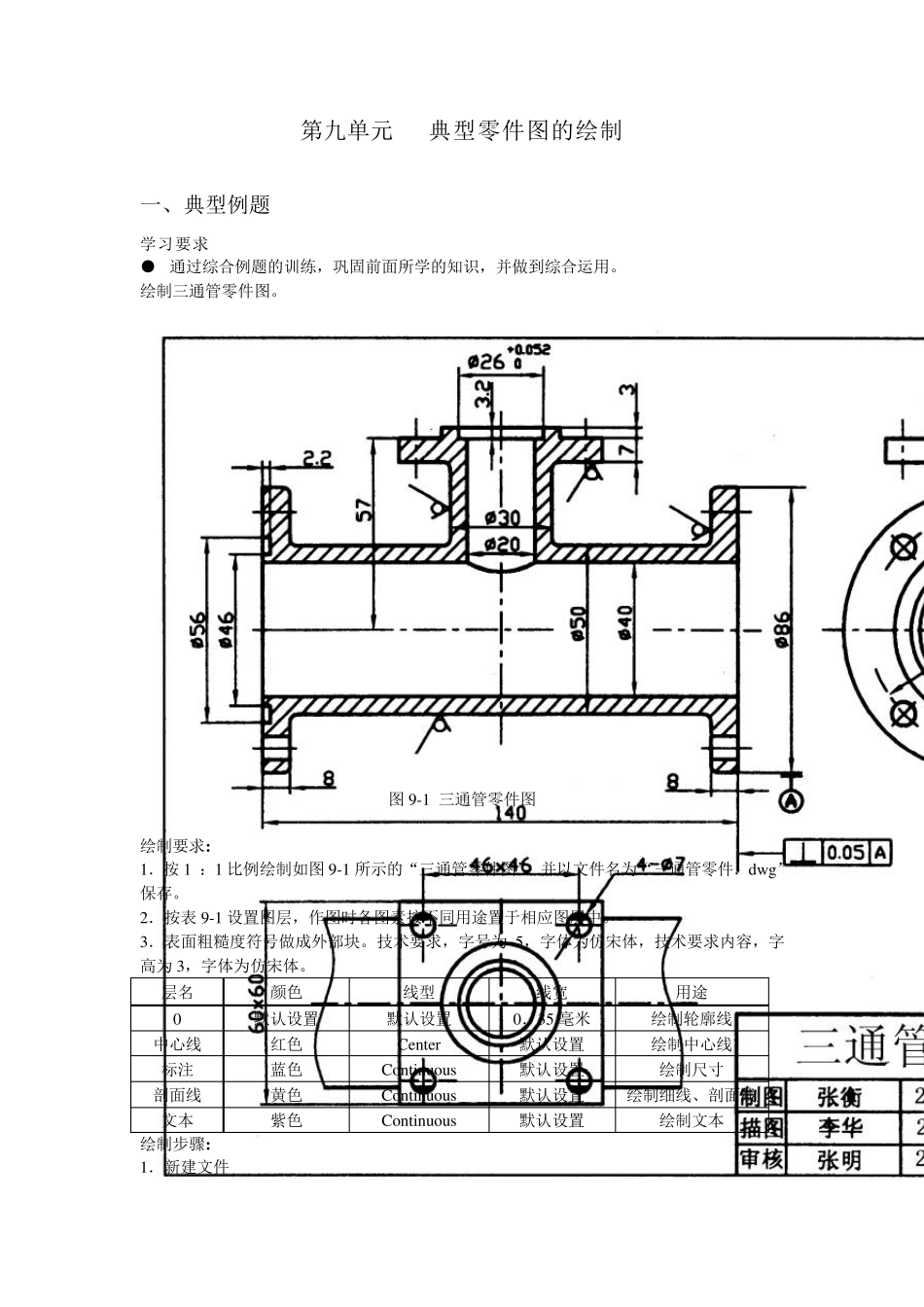

第九单元 典型零件图的绘制 一、典型例题 学习要求: ● 通过综合例题的训练，巩固前面所学的知识，并做到综合运用。 绘制三通管零件图。 图9-1 三通管零件图 绘制要求: 1．按1 ：1 比例绘制如图9-1 所示的“三通管零件图”，并以文件名为“三通管零件．dw g”保存。 2．按表 9-1 设置图层，作图时各图素按不同用途置于相应图层中。 3．表面粗糙度符号做成外部块。技术要求，字号为 5，字体为仿宋体，技术要求内容，字高为 3，字体为仿宋体。 层名 颜色 线型 线宽 用途 0 默认设置 默认设置 0．35 毫米 绘制轮廓线 中心线 红色 Center 默认设置 绘制中心线 标注 蓝色 Continuous 默认设置 绘制尺寸 剖面线 黄色 Continuous 默认设置 绘制细线、剖面线 文本 紫色 Continuous 默认设置 绘制文本 绘制步骤: 1．新建文件 选择菜单“文件”→ “新建”命令，弹出“AutcAD 2002 今日”对话框，选择“创建图形”选项卡，单击“使用向导”选项，建立图纸尺寸为420mm×297mm 的新图形文件。 2．保存文件 选择菜单“文件”→ “另存为”命令，把新建的图形文件保存为“三通管零件．dwg”，在“位置”下拉列表中选择d：\my documents 作为保存文件的位置。 3．设置图层 选择菜单“格式”→ “图层”命令，弹出 “图层特性管理器”，按照表 9-l 所示设置图层。 4．设置文字样式 选择菜单“格式”→ “文字样式”命令，弹出如图8—l 所示的“文字样式”对话框。输入样式名为“技术要求”，“字体”选为“仿宋体”，其余选项不变。 5．绘制三通管零件图 打开“三通管零件．dwg”文件，选择“对象特性”工具栏中的图层管理下拉列表。设置“中心线”层为当前层，选用“直线”命令绘制图形水平和垂直方向中心线。然后将“0”层设为当前层，开始零件图轮廓线绘制。 ● 绘制三通管主视图 图9-2 所示为三通管主视图，该图主要对象上下、左右对称。这些轮廓线主要调用“直线”、“镜像”、“偏移”、“修剪”等绘图命令。 图9-2 三通管主视图 (1)首先绘制图9-2 中主要字母，标注部分轮廓(左上角，图四分之一部分) 命令：1ine 指定第一点：(选择“最近点”捕捉命令捕捉图9-2 中的点 A) 指定下一点或[放弃(U)]：@0，43 (至点 B) 指定下一点或[放弃(U)]：@8，0 (至点 C) 指定下一点或[闭合(C)／放弃(U)]：@0，一 18 (至点 D) 指定下一点或[闭合(C)／放弃(U)]：@47，0(至...
