冷轧缺陷图谱VIP专享VIP免费

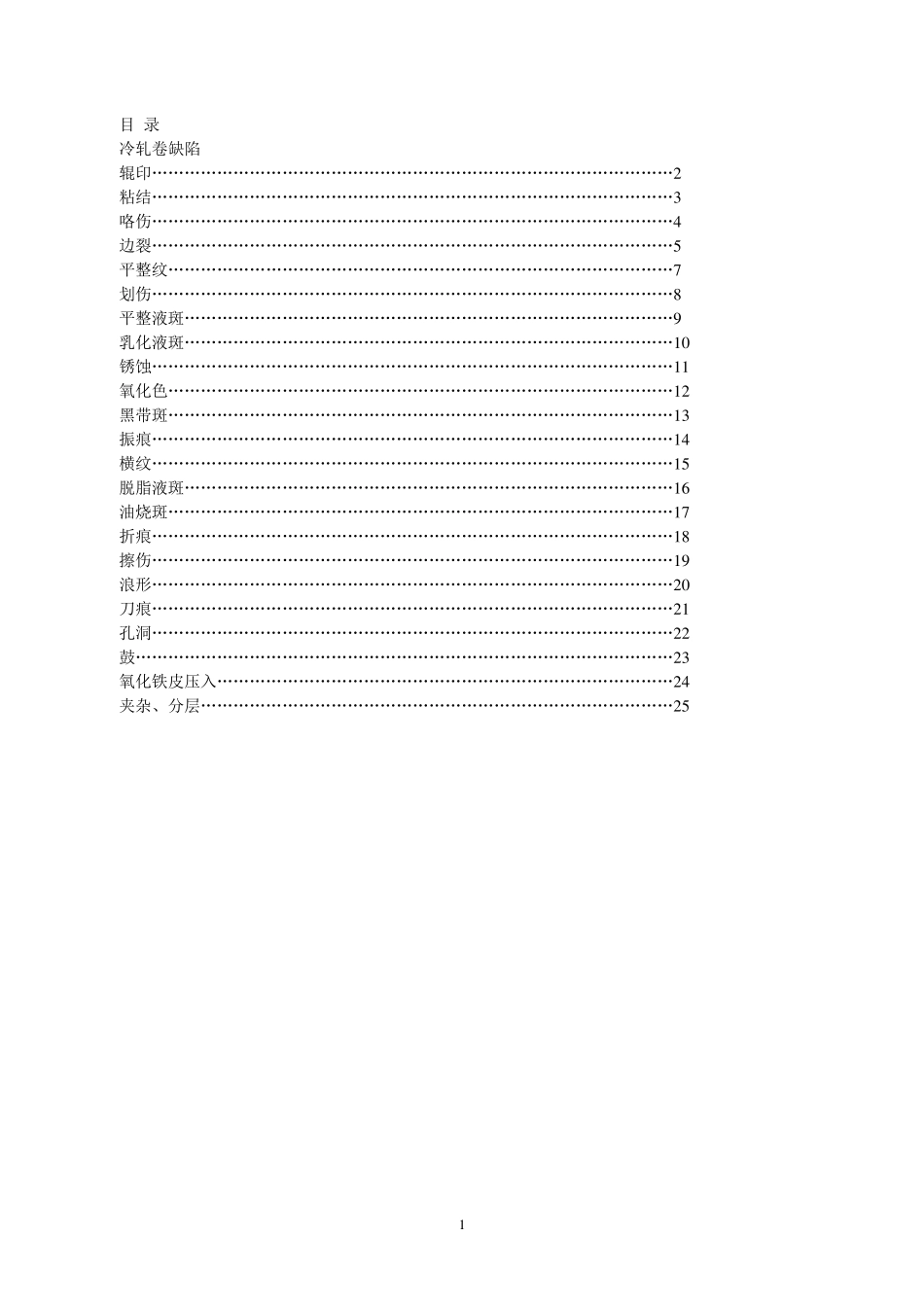

1 目 录 冷轧卷缺陷 辊印……………………………………………………………………………………2 粘结……………………………………………………………………………………3 咯伤……………………………………………………………………………………4 边裂……………………………………………………………………………………5 平整纹…………………………………………………………………………………7 划伤……………………………………………………………………………………8 平整液斑………………………………………………………………………………9 乳化液斑………………………………………………………………………………1 0 锈蚀……………………………………………………………………………………1 1 氧化色…………………………………………………………………………………1 2 黑带斑…………………………………………………………………………………1 3 振痕……………………………………………………………………………………1 4 横纹……………………………………………………………………………………1 5 脱脂液斑………………………………………………………………………………1 6 油烧斑…………………………………………………………………………………1 7 折痕……………………………………………………………………………………1 8 擦伤……………………………………………………………………………………1 9 浪形……………………………………………………………………………………2 0 刀痕……………………………………………………………………………………2 1 孔洞……………………………………………………………………………………2 2 鼓………………………………………………………………………………………2 3 氧化铁皮压入…………………………………………………………………………2 4 夹杂、分层……………………………………………………………………………2 5 2 0 5 0 1 辊 印 1 . 图例 2 . 缺陷特征 ①沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的缺陷； ②平整辊印与轧机辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧机辊印伤疤处发暗，有一定的粗糙度。 3 . 产生原因及危害 ①轧钢辊表面受损； ②轧辊表面粘有异物； ③退...
