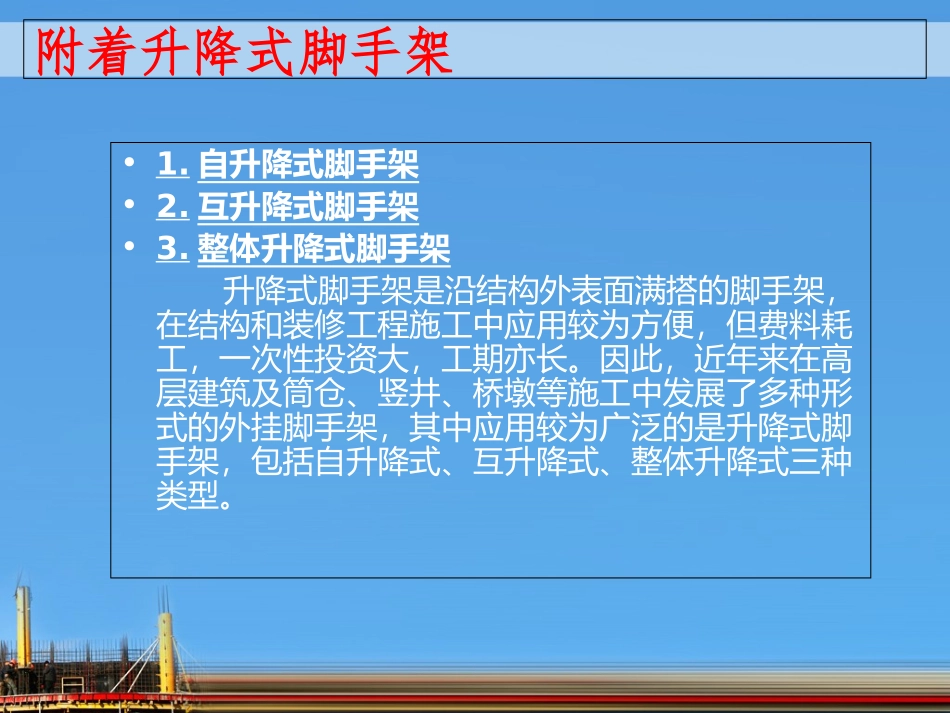

脚手架工程施工附着升降式脚手架附着升降式脚手架•1.自升降式脚手架•2.互升降式脚手架•3.整体升降式脚手架升降式脚手架是沿结构外表面满搭的脚手架，在结构和装修工程施工中应用较为方便，但费料耗工，一次性投资大，工期亦长。因此，近年来在高层建筑及筒仓、竖井、桥墩等施工中发展了多种形式的外挂脚手架，其中应用较为广泛的是升降式脚手架，包括自升降式、互升降式、整体升降式三种类型。升降式脚手架主要特点是：•①脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；②地面不需做支承脚手架的坚实地基，也不占施工场地；③脚手架及其上承担的荷载传给与之相连的结构，对这部分结构的强度有一定要求；④随施工进程，脚手架可随之沿外墙升降，结构施工时由下往上逐层提升，装修施工时由上往下逐层下降。1、自升降式脚手架自升降脚手架的升降运动是通过手动或电动倒链交替对活动架和固定架进行升降来实现的。从升降架的构造来看，活动架和固定架之间能够进行上下相对运动。当脚手架工作时，活动架和固定架均用附墙螺栓与墙体锚固，两架之间无相对运动；当脚手架需要升降时，活动架与固定架中的一个架子仍然锚固在墙体上，使用倒链对另一个架子进行升降，两架之间便产生相对运动。通过活动架和固定架交替附墙，互相升降，脚手架即可沿着墙体上的预留孔逐层升降。具体操作过程如下：(1)施工前准备•按照脚手架的平面布置图和升降架附墙支座的位置，在混凝土墙体上设置预留孔。预留孔尽可能与固定模板的螺栓孔结合布置，孔径一般为40～50mm。为使升降顺利进行，预留孔中心必须在一直线上。脚手架爬升前，应检查墙上预留孔位置是否正确，如有偏差，应预先修正，墙面突出严重时，也应预先修平。(2)安装该脚手架的安装在起重机配合下按脚手架平面图进行。先把上、下固定架用临时螺栓连接起来，组成一片，附墙安装。一般每2片为一组，每步架上用4根φ48×3.5钢管作为大横杆，把2片升降架连接成一跨，组装成一个与邻跨没有牵连的独立升降单元体。附墙支座的附墙螺栓从墙外穿入，待架子校正后，在墙内紧固。对壁厚的筒仓或桥墩等，也可预埋螺母，然后用附墙螺栓将架子固定在螺母上。脚手架工作时，每个单元体共有8个附墙螺栓与墙体锚固。为了满足结构工程施工，脚手架应超过结构一层的安全作业需要。在升降脚手架上墙组装完毕后，用Ф48×3.5钢管和对接扣件在上固定架上面再接高一步。最后在各升降单元体的顶部扶手栏杆处设临时连接杆，使之成为整体，内侧立杆用钢管扣件与模板支撑系统拉结，以增强脚手架整体稳定。(3)爬升爬升可分段进行，视设备、劳动力和施工进度而定，每个爬升过程提升1.5～2m，每个爬升过程分2步进行（图3-9）。①爬升活动架解除脚手架上部的连接杆，在一个升降单元体两端升降架的吊钩处，各配置1只倒链，倒链的上、下吊钩分别挂入固定架和活动架的相应吊钩内。操作人员位于活动架上，倒链受力后卸去活动架附墙支座的螺栓，活动架即被倒链挂在固定架上，然后在两端同步提升，活动架即呈水平状态徐徐上升。爬升到达预定位置后，将活动架用附墙螺栓与墙体锚固，卸下倒链，活动架爬升完毕。②爬升固定架•同爬升活动架相似，在吊钩处用倒链的上、下吊钩分别挂入活动架和固定架的相应吊钩内，倒链受力后卸去固定架附墙支座的附墙螺栓，固定架即被倒链挂吊在活动架上。然后在两端同步抽动倒链，固定架即徐徐上升，同样爬升至预定位置后，将固定架用附墙螺栓与墙体锚固，卸下倒链，固定架爬升完毕。至此，脚手架完成了一个爬升过程。待爬升一个施工高度后，重新设置上部连接杆，脚手架进入工作状态，以后按此循环操作，脚手架即可不断爬升，直至结构到顶。图3-9自升降式脚手架爬升过程a)爬升前的位置；b)活动架爬升(半个层高)；c)固定架爬升(半个层高)1--活动架；2—固定架；3—附墙螺栓；4—倒链(5)拆除拆除时设置警戒区，有专人监护，统一指挥。先清理脚手架上的垃圾杂物，然后自上而下逐步拆除。拆除升降架可用起重机、卷扬机或倒链。升降机拆下后要及时清理整修和保养，以利重复使用，运输和堆放均应设置地楞，防止变形。•(4)下降与爬升操作顺序相反，...
