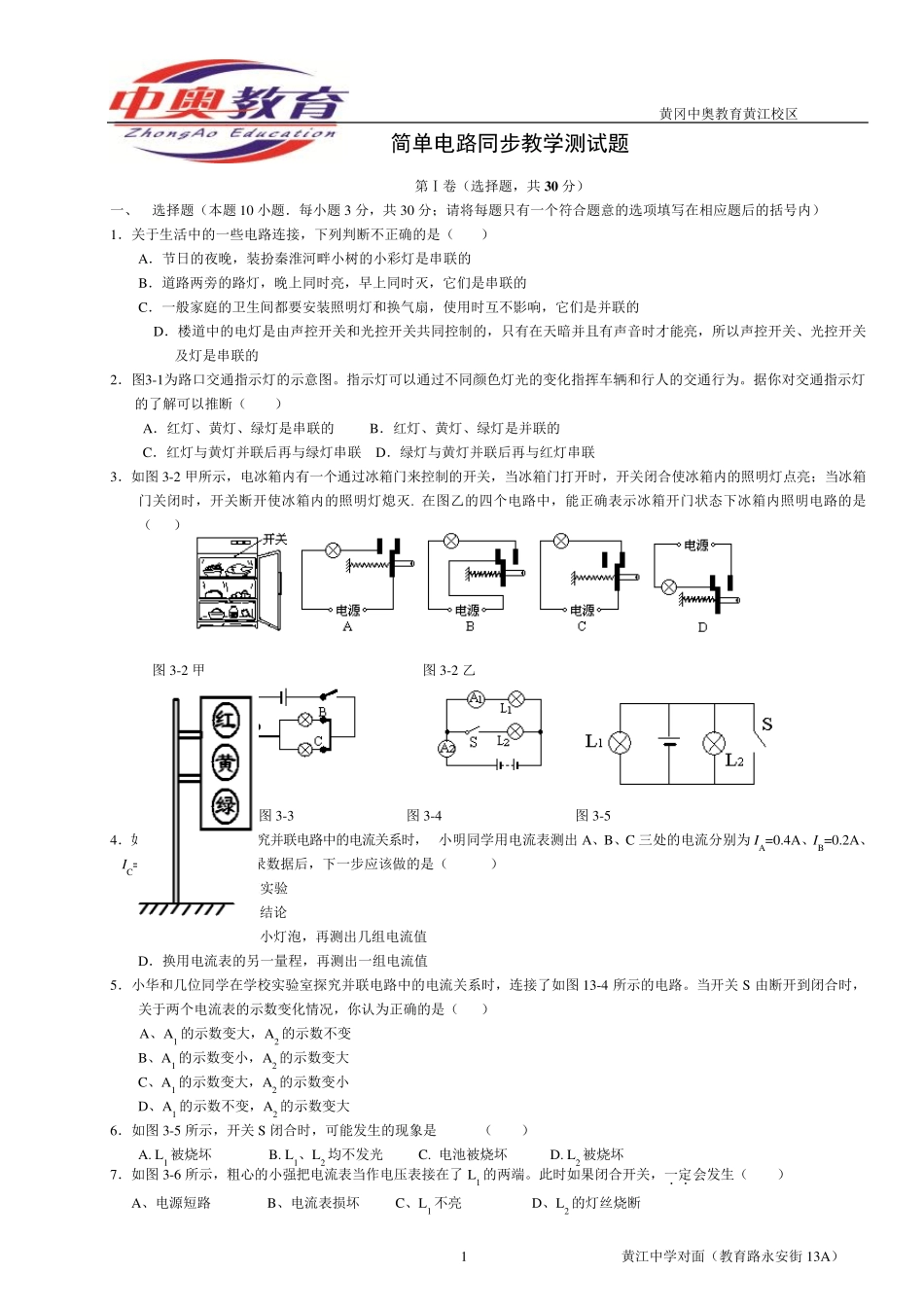

黄冈中奥教育黄江校区 1 黄江中学对面（教育路永安街13A） 简单电路同步教学测试题 第Ⅰ卷（选择题，共 3 0 分） 一、 选择题（本题 10 小题．每小题 3 分，共 30 分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（ ） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的 2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图 3-2 甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（ ） 图 3-2 甲 图 3-2 乙 图 3-1 图 3-3 图 3-4 图 3-5 4．如图 13-3 所示，在探究并联电路中的电流关系时， 小明同学用电流表测出 A、B、C 三处的电流分别为 IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图 13-4 所示的电路。当开关 S 由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ ） A、A1 的示数变大，A2 的示数不变 B、A1 的示数变小，A2 的示数变大 C、A1 的示数变大，A2 的示数变小 D、A1 的示数不变，A2 的示数变大 6．如图 3-5 所示，开关 S 闭合时，可能发生的现象是 （ ） A. L1 被烧坏 B. L1、L2 均不发光 C. 电池被烧坏 D. L2 被烧坏 7．如图 3-6 所示，粗心的小强把电流表当作电压表接在了 L1 的两端。此时如果闭合开关，一定．．会发生（ ） A、电源短路 B、电流表损坏 C...
