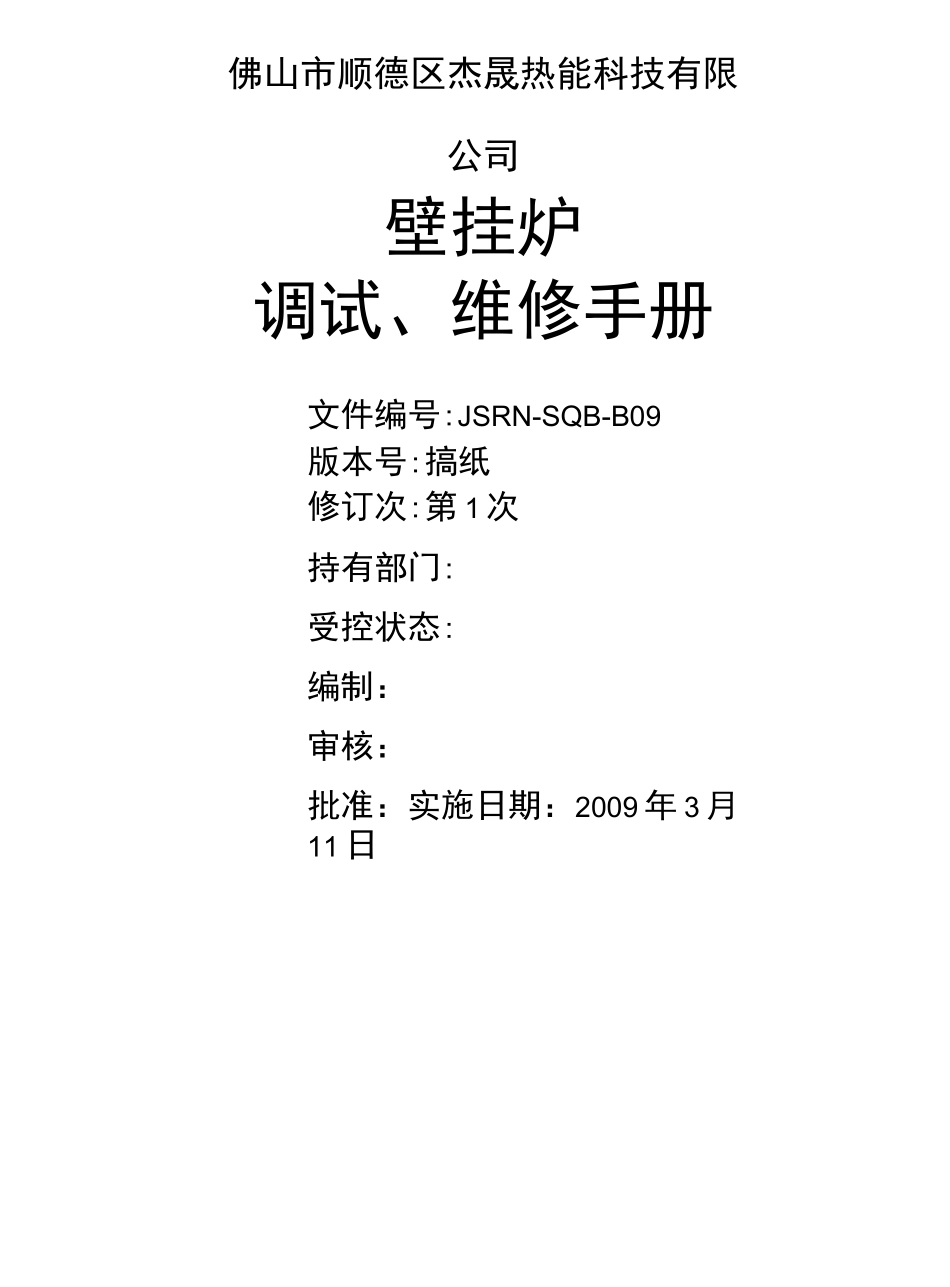

B■」|;1卜挂ILh-=,.fBnpn=■_r-rE・=_-ur3-・-■■*■""Ant111»-■»-■►■fc»IIsIrrL1■1■--L'LI—1-J^Bl一澤矗•工片三云_蔵三二Sep■—lib.CompanyDocumentnumber:WTUTjWjT8 缙 W8BBQBBWYTTJ9998 并扌専佛山市顺德区杰晟热能科技有限公司壁挂炉调试、维修手册文件编号:JSRN-SQB-B09版本号:搞纸修订次:第 1 次持有部门:受控状态:编制：审核：批准：实施日期：2009 年 3 月11 日第一章.家用燃气壁挂炉相关介绍第二章.两用壁挂炉产品介绍第三章.两用壁挂炉工作、检修、调试流程第五章.板换系列壁挂炉检修流程图第六章.套管系列壁挂炉检修流程图第七章.两用壁挂炉调试流程第八章.两用壁挂炉常见故障及原因分析第九章.两用壁挂炉日常保养知识1按用途分：A、单供暖型（JN）按供暖系统结B、供暖、供热水两用型234BB、密闭式B、室外型套管第一章•家用燃气壁挂炉相关介绍―、家用燃气壁挂炉简介：家用燃气壁挂炉是一种以天然气、液化气、城市煤气为燃料，以户为单位的独立供热系统，可同时满足房间面积为 50-300 平方米住户内的供热及供应卫生热水需求的燃气具。它具有单位热计量独立调节的优点。可以安装在厨房里、阳台上、地下室或阁楼上。采暖时间可自由设定，随时开启，每个房间温度能在一定范围内随意调节。燃烧的废气强制排出室外，所需新鲜空气能自动吸入。二、家用燃气壁挂炉的分类：产品设计型号：厂家自定额定热负荷：24KW排气方式：G—强制给排气式产品代号：JL—供暖热水两用型注：型号中所出现的字符全部采用大写;本公司壁挂炉型号说明：1 •W-代表密闭板换式;采用欧式板换 2 次交换器加热生活热水。其输入功率有 18KW、20KW、24KW、26KW、28KW、30KW、36KW 不等。2 •B-代表密闭套管式;采用欧式燃烧结构和热交换方式其主要特点是将热交换在一个采暖水和热水完全分开的套管式热交换器中完成。其输入功率有 16KW、18KW、20KW、24KW、26KW、28KW、30KW、36KW 不五、本公司壁挂炉技术参数表:产品名称供暖/热水两用型家用燃气快速热水器（两用壁挂炉）产品型号JLG16JLG18JLG20JLG24JLG26JLG28JLG30JLG32JLG34JLG36JLG40燃气种类及压力液化石油气 2800Pa 天然气 2000Pa 人工煤气 1000Pa额定输入热负荷（KW）1618202426283032343640输出负荷调节比:1供暖性能额定供暖输出（KW）30温度调节范围25~60°C（地板采暖）30~80°C（散热片采暖）系统最大压力Bar膨胀水箱容积6L8L膨胀水箱压力Bar供暖参考面积（m2）60-10060...
